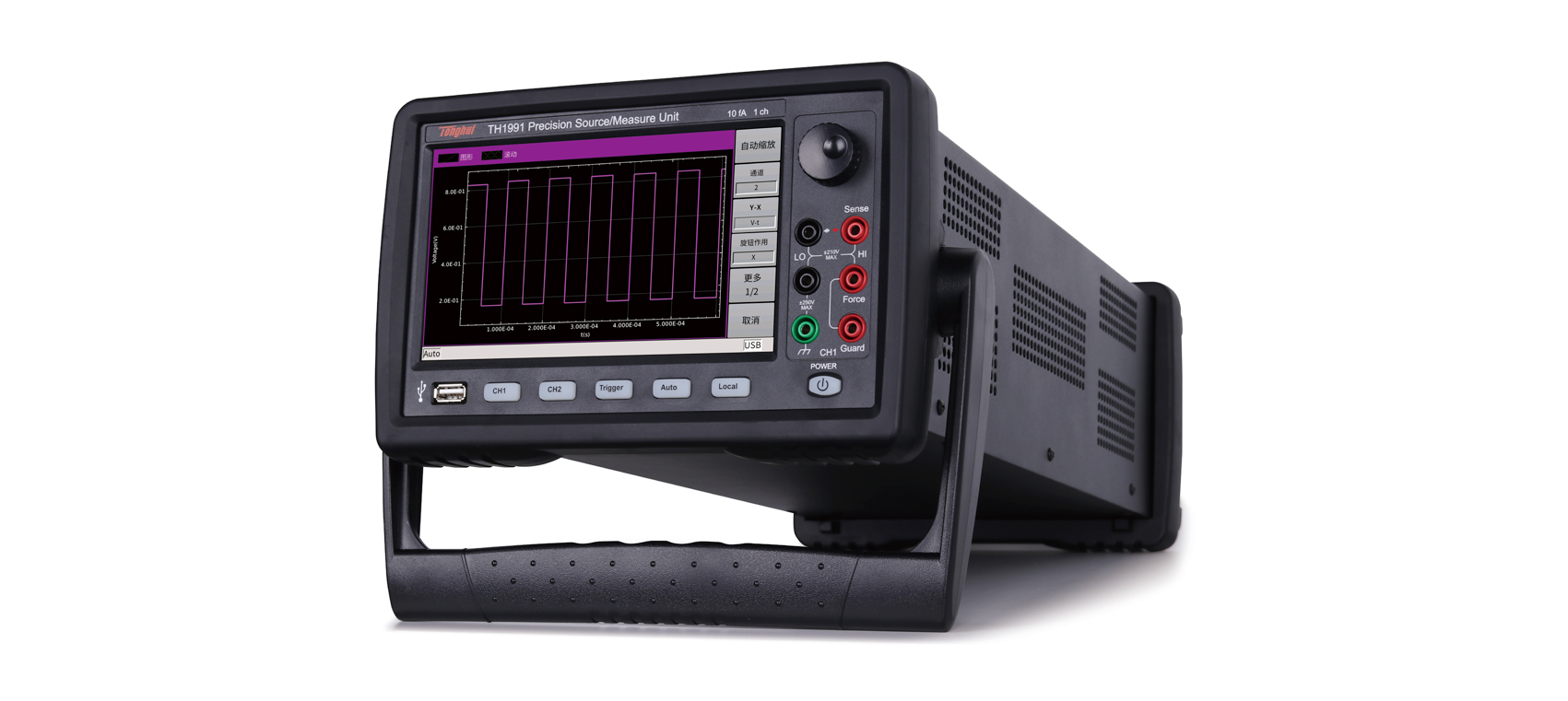

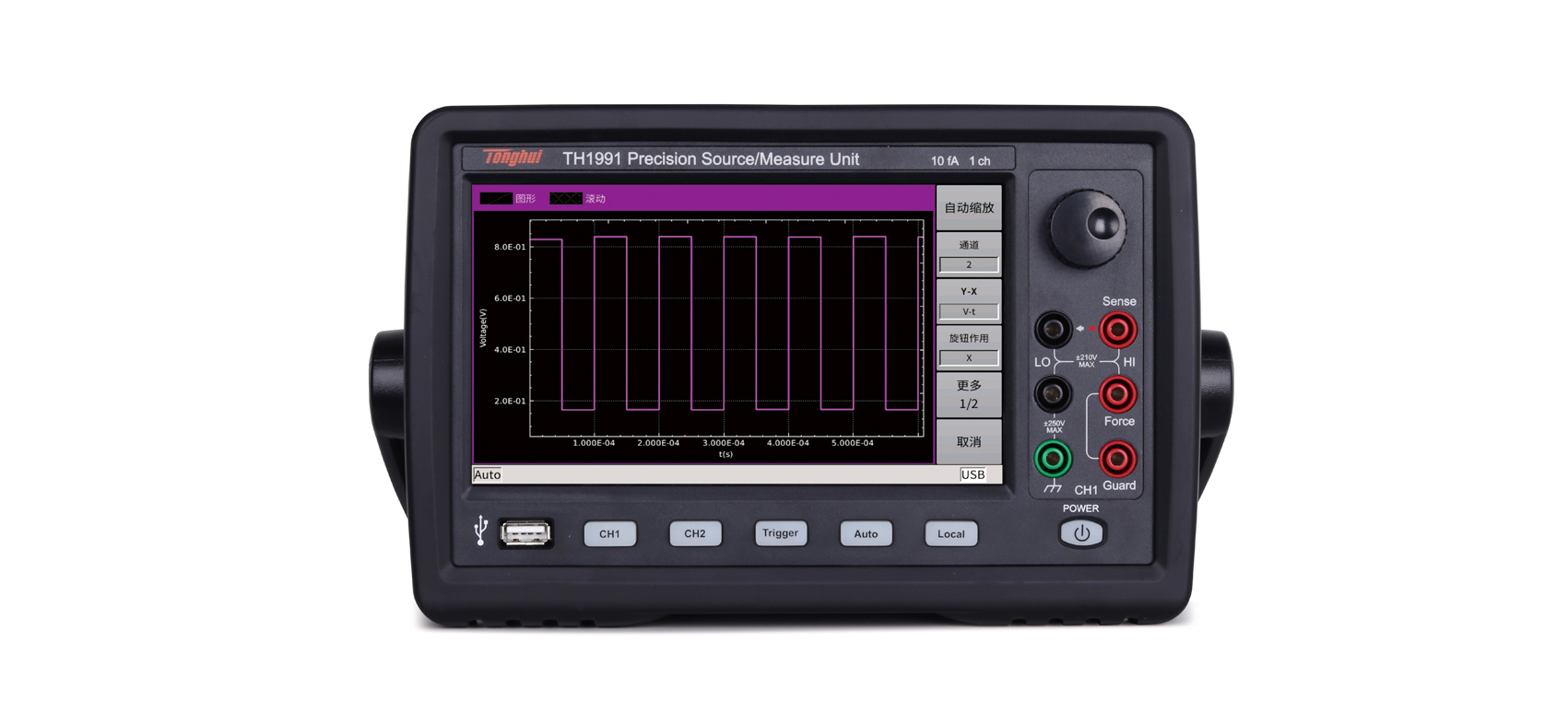

同惠电子（Tonghui）作为国内领先的电子测量仪器制造商，其YH1991系列数字源表（Source Measure Unit, SMU）凭借高性价比与稳定的测量性能，已广泛应用于科研院所、高校实验室及产线测试环节。YH1991集电压源、电流源与高精度万用表功能于一体，能够同时完成激励输出与参数测量，是精密测试场景中的核心设备。任何精密仪器在长期高频率使用过程中，都可能因操作过载、静电冲击或环境因素出现各类故障。本文将为您详细解析YH1991源表的常见故障及专业维修思路，帮助您的设备快速恢复测量精度。

同惠YH1991常见故障与成因分析

根据维修数据统计，YH1991源表的故障主要集中在以下几个模块：

1. 电源与启动系统故障

表现为设备无法开机、屏幕无显示或频繁自动重启。通常由内部开关电源模块损坏、保险管熔断或主板DC-DC变换器失效引起。若保险管发黑，往往意味着整流桥或压敏电阻已击穿短路，需更换相关功率元件。

2. 输出驱动模块异常

这是源表的核心故障之一。表现为设定电压/电流无输出、输出值不受控、无法带载或恒压（CV）与恒流（CC）模式切换异常。常见原因包括：末级功率放大MOS管因外部反灌电压击穿、输出保护继电器触点老化粘连、或内部钳位二极管短路导致输出直接被拉到地。

3. 测量精度偏差与读数不稳

若发现回读值与设定值严重不符、测量已知标准电阻时数据异常、或小信号测量时零点漂移严重，通常是前端模拟开关、多路复用器老化，或低偏置电流运放损坏所致。此外，存储校准系数的EEPROM数据因静电冲击丢失，也会导致全量程线性度极差。

4. 前面板与通讯控制系统故障

表现为按键失灵、旋钮编码器数值跳动、或USB/RS232接口无法与PC通讯。旋钮编码器属于高频损耗件，长期使用后内部金属弹片磨损或脏污是常见问题；通讯接口芯片被静电击穿则会导致物理层连接失败。

专业维修服务流程

针对YH1991源表的维修，应遵循以下标准化流程：

第1步：故障检测与诊断

使用高精度万用表、示波器及配套诊断软件，对设备进行全面的功能测试，精确定位故障板卡及元器件。

第2步：芯片级维修执行

由具备丰富经验的工程师实施芯片级维修，包括更换损坏的功率管、模拟开关、编码器等元器件，修复断线或短路的电路板。使用配件均经过严格筛选。

第3步：整机校准与性能验证

维修完成后，必须进行全量程精度校准。使用可追溯至国家基准的标准源，对设备的电压、电流输出和测量功能进行多点标定，确保各项指标恢复至出厂规格。

第4步：老化测试

通过校准的设备需进行连续48小时以上的老化稳定性测试，确认无温漂过大、读数跳动或死机现象后方可交付。

维修服务承诺与建议

同惠电子对其产品提供2年保修期及终身维修服务。对于已过保修期的设备，选择北光恒电专业维修服务是快速恢复设备性能的有效途径。专业的维修服务应确保周转时间短、定价透明，并对维修后的整机提供服务保修。

若您的同惠YH1991出现输出异常、测量失准或通讯故障，请及时寻求专业维修服务。精准的诊断、规范的操作、严格的校准——我们将以专业标准，让您的YH1991源表重获精准测量性能。

诚邀咨询;17319515275
