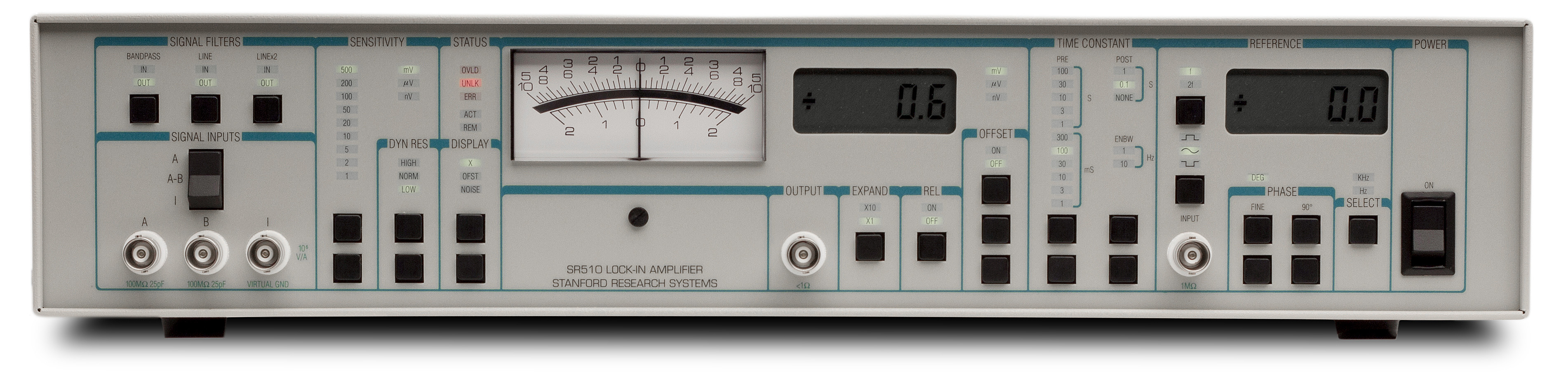

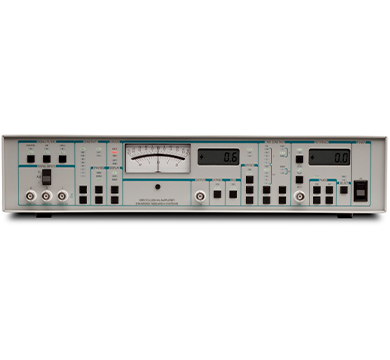

斯坦福SR510作为经典模拟锁相放大器，凭借0.5Hz-100kHz频率范围、高动态储备和纳伏级微弱信号检测能力，广泛应用于科研实验室与工业精密测量场景。长期高强度使用中，易出现按键无响应、过载报错、通信故障等问题，影响实验进度。结合本次维修案例，解析SR510常见故障与维修方案。

　　开机无响应与按键失效维修

　　SR510长期使用后，常出现开机无反应、前面板按键失灵或卡死的情况，多由电源模块老化、面板接触不良或程序死机导致。

　　真实维修案例中，一台使用8年的SR510出现按键无响应，开机仅指示灯微亮。先尝试官方复位方法：关闭电源，按住REL键重启，2秒后松开，排除程序卡死问题。若无效，拆机检查电源板，发现滤波电容鼓包、输出电压偏低，更换同规格电容并重新焊接后，设备正常开机。针对按键失效，多为面板导电橡胶老化或按键触点氧化，清洁触点并更换老化橡胶后，按键灵敏度恢复正常。

　　过载LED常亮与信号异常故障

　　前面板红色过载LED常亮是SR510最频发故障，伴随信号失真、噪声过大或测量数据漂移，核心原因是前端输入级晶体管损坏。

　　维修时先断电拆机，定位信号放大板上的Q101元件(2N6485或LSK389B场效应管)。多数故障机为2N6485老化击穿，需更换LSK-ASSY组件;新款设备若为LSK389B损坏，直接更换同型号晶体管即可。此外，输入信号过强、接地不良或前置滤波电路损坏也会引发过载，需排查外部输入信号幅值，检查输入接口是否松动，修复滤波电路损坏的电容、电阻，避免二次损坏。

　　GPIB/RS-232通信故障维修

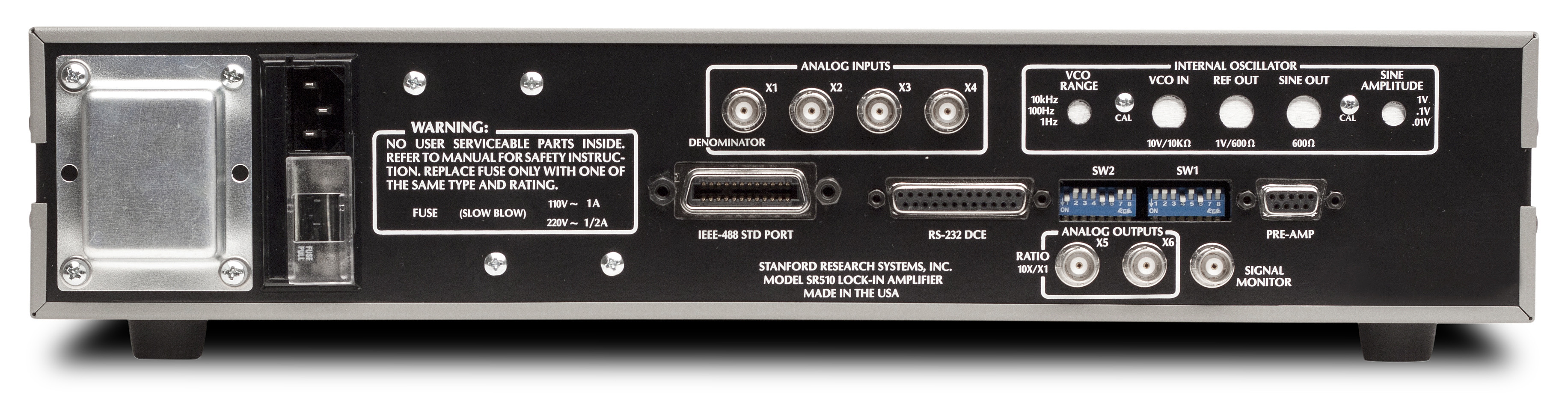

　　SR510标配RS-232接口、可选GPIB接口，用于远程控制与数据传输，使用中易出现通信失败、指令无响应或数据丢包问题。

　　真实案例中，一台SR510无法通过GPIB远程发送命令，排查发现仪器GPIB引脚未焊接270pF补偿电容，导致通信时序异常，焊接电容后通信恢复正常。若为RS-232故障，先检查串口线是否破损、波特率与地址设置是否匹配，再拆机检查串口芯片是否烧坏，更换损坏芯片并重新配置参数即可。此外，主板逻辑电路老化也会导致通信不稳定，需检测相关芯片供电与信号输出，修复虚焊或损坏元件。

　　电源故障与主板老化维修

　　电源模块是SR510的核心易损部件，长期电压波动、散热不良会导致无法开机、开机自检失败或运行中自动重启。

　　维修时先检测电源板输出电压，±15V、+5V电压偏差超过±5%时，排查整流桥、稳压芯片与滤波电容。常见故障为电容容量衰减、稳压芯片过热损坏，更换优质电容与原装稳压芯片后，电压恢复稳定。对于主板老化导致的自检失败、信号失锁问题，需全面检测电路板线路通断，修复氧化断路、虚焊焊点，更换老化的逻辑芯片与运算放大器，恢复主板功能。
