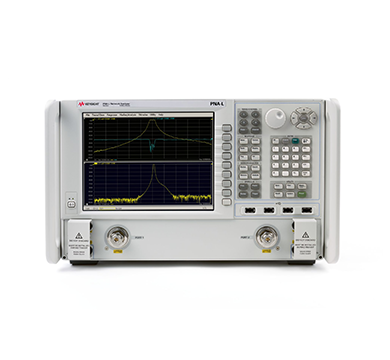

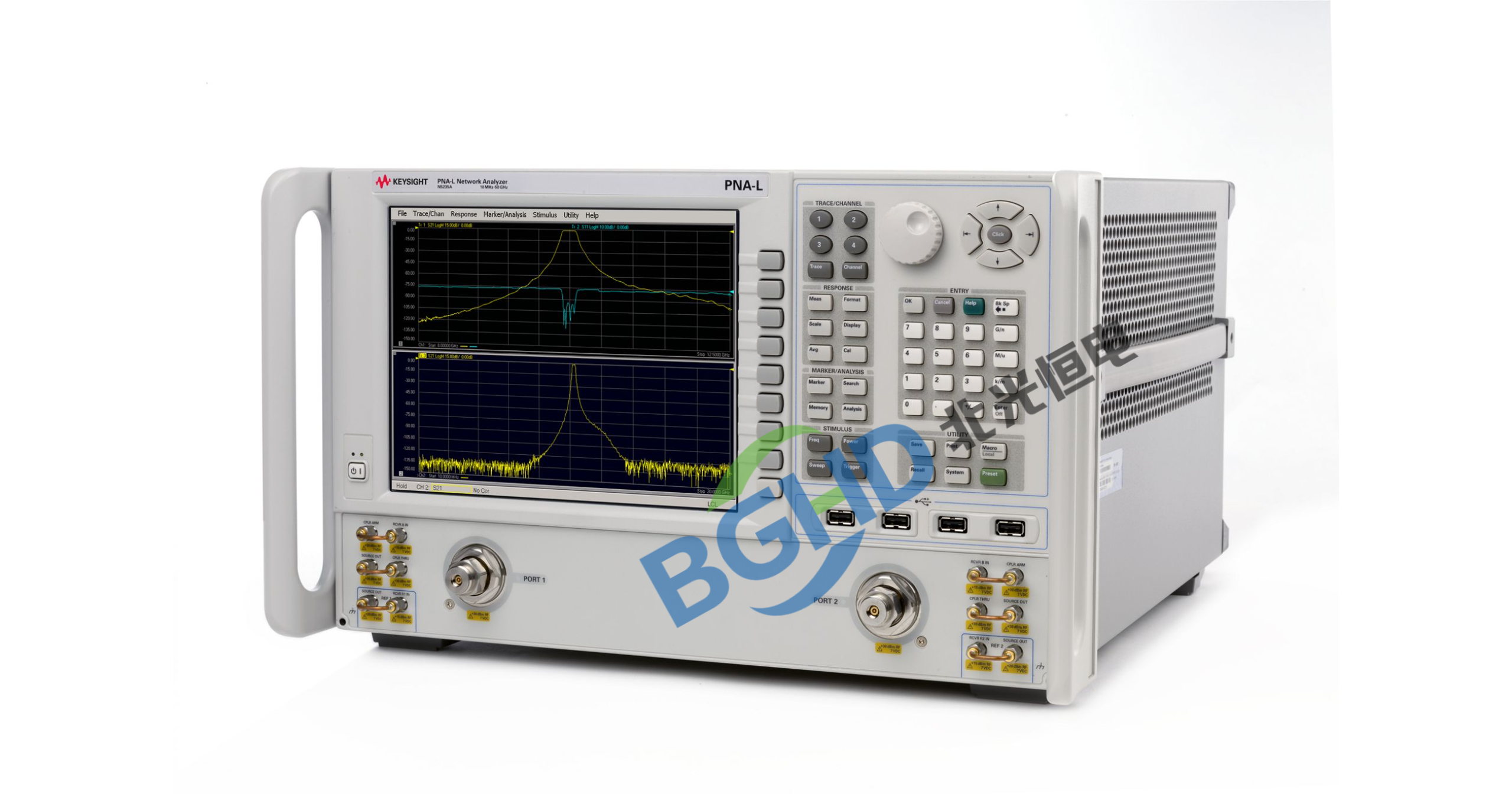

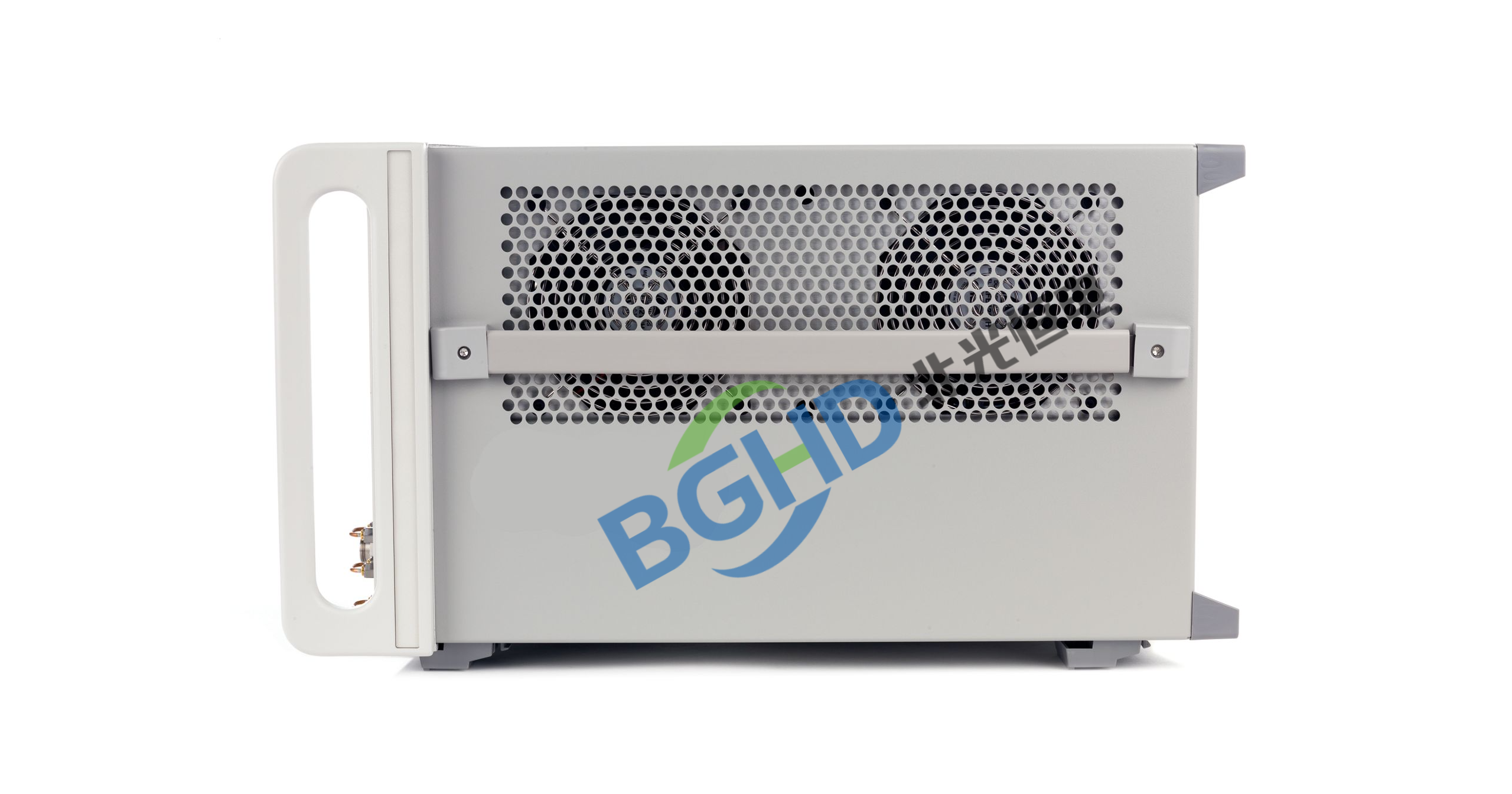

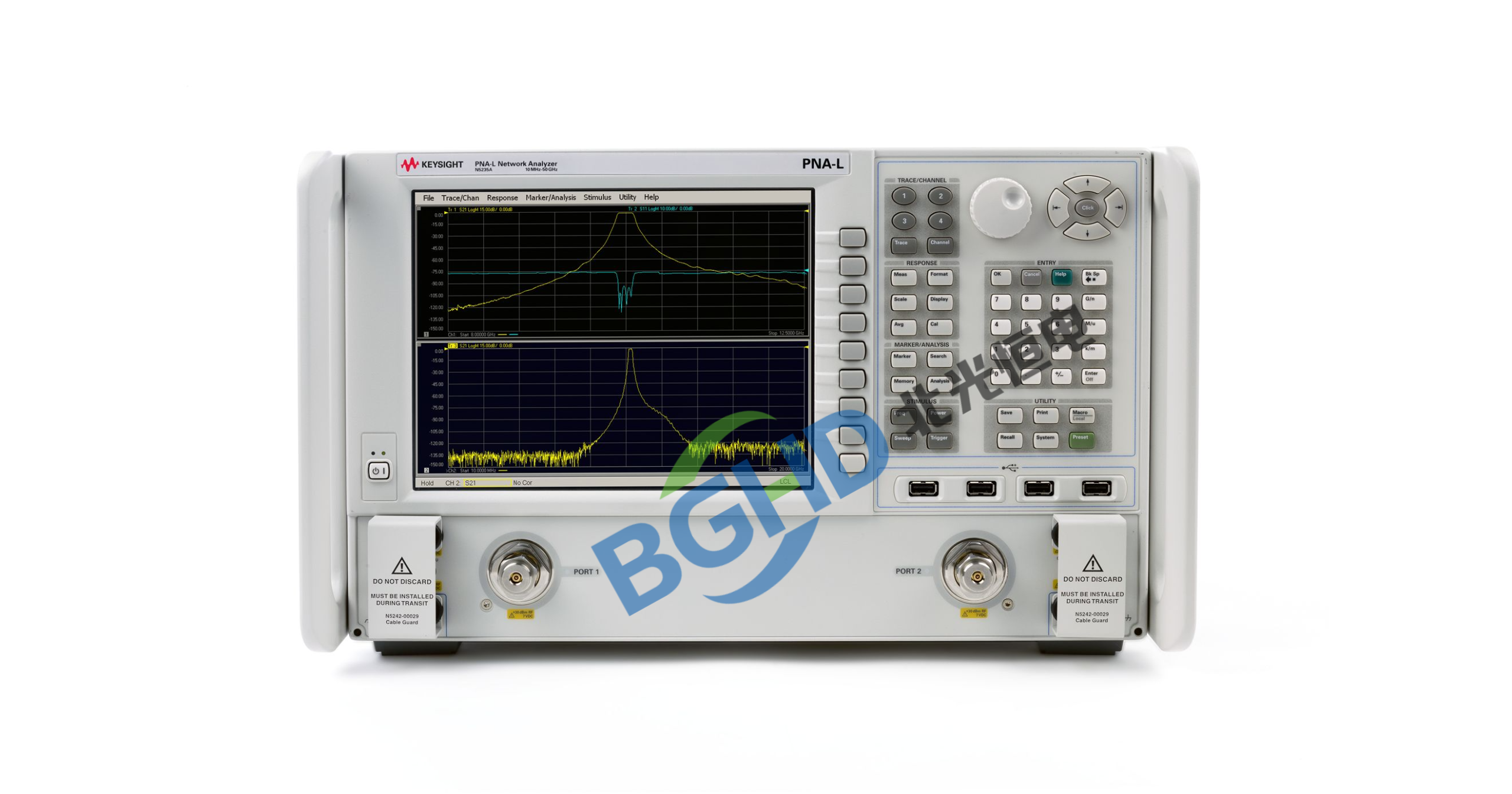

在微波元器件测试、天线匹配调试及高速背板信号完整性分析领域，是德科技(Keysight)N5235A PNA-L微波网络分析仪凭借其卓越的宽频覆盖(通常为300 kHz至20 GHz)和极高的测量吞吐量，成为射频工程师的得力工具。然而，作为精密的微波级设备，长期在高频、高功率环境下运行，出现性能下降或硬件故障在所难免。

　　当您的N5235A出现本振失锁报警、端口输出功率不足、S参数波形剧烈跳动甚至无法开机时，务必保持冷静。北光恒电结合高频微波维修一线经验，深度解析N5235A PNA-L的常见故障成因及“芯片级”修复方案，助您的设备重获出厂级指标。

　　电源与启动故障(不开机/黑屏/风扇不转)

　　现象： 按下电源键后前面板无任何显示，风扇不转;或开机后屏幕灰白，系统无法进入PNA-L操作界面，进度条卡死。

　　成因： 此类问题多源于电源模块老化失效。N5235A内部的高压开关电源板在长时间高温工作下，滤波电容鼓包漏液、功率MOSFET击穿是常见诱因。此外，主板上的CPU核心供电电路短路也会导致无法启动。

　　维修方案：

　　· 隔离检测： 首先断开负载，判断是电源本体故障还是射频板/主板短路引起保护。

　　· 元件级修复： 针对电源板，更换低ESR固态电容并调整反馈环路;针对主板短路，采用热成像精确定位击穿的DC-DC转换芯片并更换。

　　本振失锁与频率误差(“Unlocked”报警)

　　现象： 屏幕报错“Unlocked”或“Phase Lock CAL Failed”，S21曲线呈现无规则剧烈波动，测试无法进行。

　　成因： 这是PNA-L系列的高频核心故障。N5235A内部复杂的锁相环(PLL)频率合成器或YIG调谐振荡器工作异常。常见于射频板上的鉴相器芯片老化、参考晶振频率长期漂移超标，或环路滤波器电容漏电导致锁定电压偏离。

　　维修方案：

　　· 信号追踪： 维修工程师利用频谱仪与高带宽示波器追踪源模块(Source Module)中的参考信号与反馈信号，比对鉴相器输出直流电平。

　　· 精细化修复： 更换失效的鉴相器芯片或高稳晶振组件，修复后需在恒温环境下重新写入频率校准补偿数据，确保全频段锁定裕量达标。

　　端口测量故障(S参数异常/功率不足)

　　现象： 测试直通线缆后，传输系数S21显示不正常(如损耗过大);反射测量S11本底噪声抬高;或端口输出功率明显偏低(实测比设定值低数dBm)。

　　成因： 这是N5235A的“硬伤”，通常源于前端的固态开关烧毁、接收机链路混频器损坏或测试端口内部的定向耦合器故障。长期热插拔未做静电防护，或输入超强信号(如直测大功率功放)是主要诱因。

　　维修方案：

　　· 链路排查： 维修团队会沿信号路径逐级检测，从端口检查第一级衰减器、混频器至中频处理板。

　　· 组件更换： 确定是B通道采样头或接收机模块损坏后，采用原厂级拆机备件或全新国产化替代件进行微米级焊接更换。修复后必须进行全二端口SOLT(短路-开路-负载-直通)精密校准。

　　界面与通信故障(按键失灵/GPIB通信中断)

　　现象： 前面板旋钮无响应，特定按键按下无反馈;或上位机无法通过GPIB/USB/LAN控制仪器。

　　成因： 前面板导电胶老化磨损，或主板上的接口桥接芯片受浪涌冲击损坏。

　　维修方案： 清洁或整体更换按键膜组件;对通信接口电路进行逻辑分析，更换失效的接口控制芯片。

　　北光恒电专业维修保障

　　面对N5235A内部复杂的多层微波电路与密封结构，非专业拆机极易破坏阻抗匹配环境。专业维修机构应提供完整闭环服务：

　　1. 免费精准检测： 利用原厂校准件确认故障范围，先报价后维修，绝不盲目换件。

　　2. 充足核心备件： 长期储备N5235A专用的电源板、射频源板、接收机模块及各类微波开关。

　　3. 原厂级校准能力： 维修不仅仅是替换损坏部件。更换任何射频链路组件后，必须在温度受控的计量环境下，使用是德原厂机械或电子校准件进行全频段矢量校准，并出具检测报告。

　　4. 可靠售后质保： 对修复的故障点提供至少3-6个月的质量担保。

　　北光恒电温馨提示

　　N5235A PNA-L作为经典的微波网络分析仪，其维修的核心在于精准定位故障层级与严谨的指标复现。无论是“失锁”的软故障，还是“端口烧毁”的硬损伤，请及时停用并联系北光恒电是德微波网络分析仪维修服务，是延长设备寿命、保障测试精度的明智之选。
