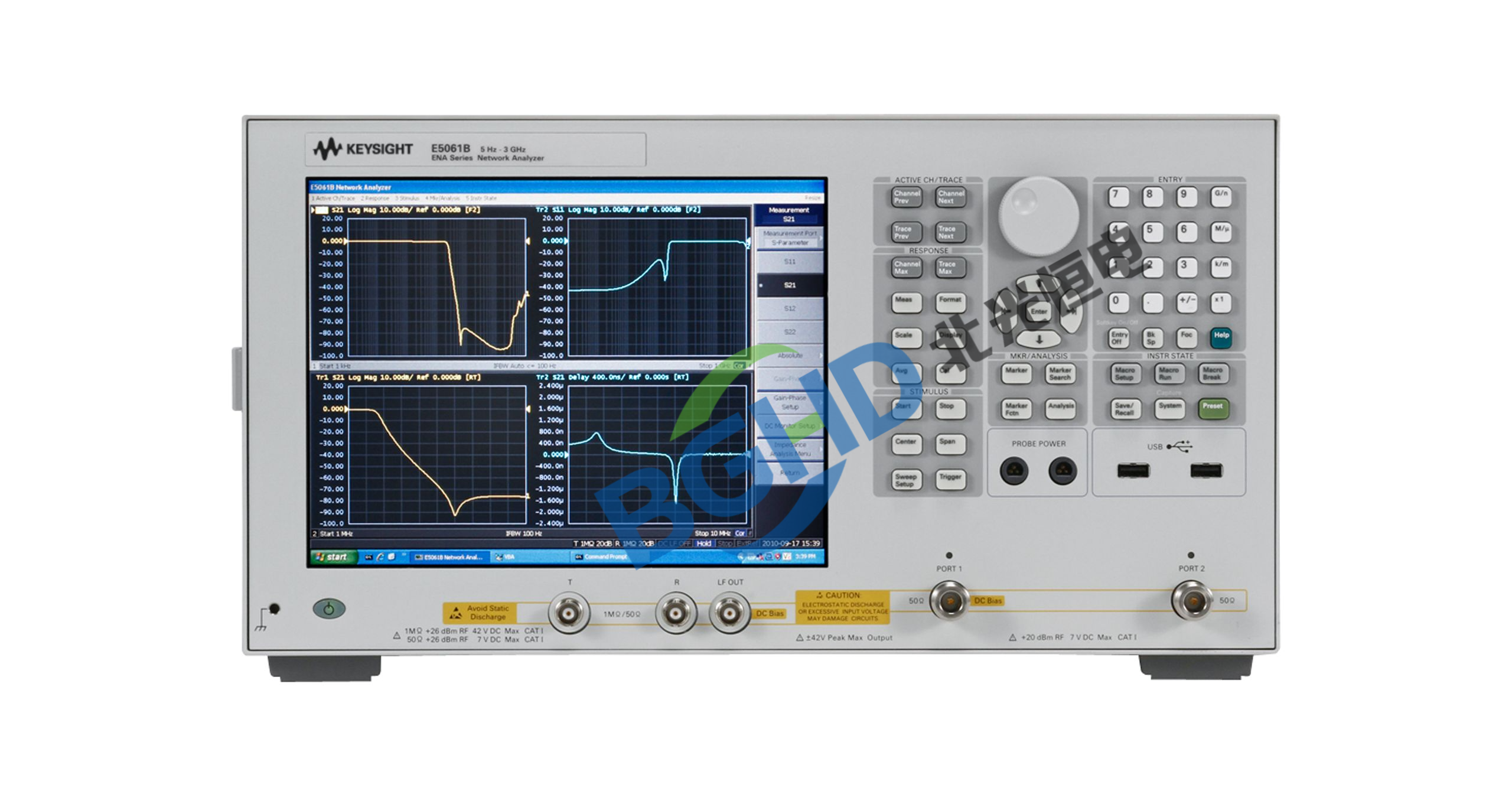

在射频电路与PCB阻抗测试领域，是德科技(Keysight)E5061BP网络分析仪因其强大的低频至高频测量能力(通常覆盖5Hz至3GHz或更高)而被广泛使用。然而，作为精密的电子测量设备，长期在高频、高负荷环境下运行，难免会出现各类软硬件故障。

　　当您的E5061BP出现数据异常、无法开机甚至报错失锁时，切勿盲目拆机。北光恒电将深度解析E5061BP常见的故障现象、成因及专业维修方案，助您的设备快速恢复“战斗力”。

　　常见故障分类与“芯片级”修复

　　根据维修实验室的数千台是德网络分析仪维修案例统计，E5061BP系列最常见的故障主要集中在以下四大板块：

　　1. 电源与启动故障(不开机/黑屏)

　　现象： 按下电源键无反应，风扇不转;或开机后屏幕灰白/花屏，进度条卡死。

　　成因： 此类故障多源于电源板(Power Supply Board)老化。E5061BP内部电源模块的高压电容漏液、滤波电容鼓包或保险丝熔断是主要原因。此外，主板CPU供电电路短路也会导致无法启动 。

　　维修方案：

　　· 北光恒电会首先进行隔离检测，判断是负载短路还是电源本体损坏。

　　· 对于电源板，采用电容替换和电压波形校准;对于主板问题，则需要芯片级排查DC-DC转换器。

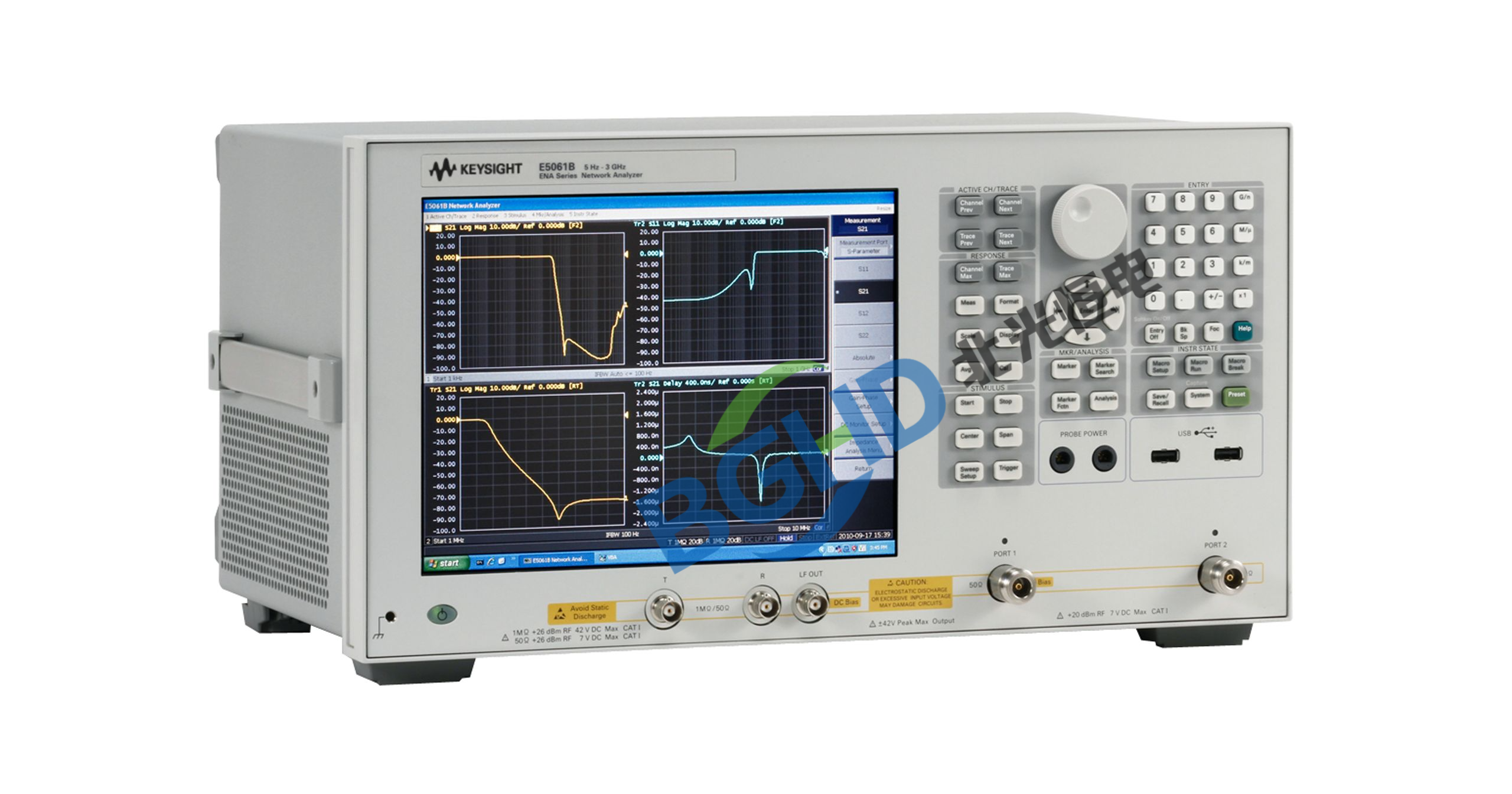

　　2. 测量端口故障(S参数异常/传输不良)

　　现象： 测试线缆或校准件后，S21传输参数波动大，或S11反射信号明显偏低(如低30dBm且曲线不平)。

　　成因： 这是E5061BP最常见的硬故障，往往源于端口定向耦合器损坏、B通道接收机链路故障或前端的电子采样头击穿。由于操作员未佩戴静电手环，或者输入信号功率超过端口承受极限(如未加衰减器直测大功率信号)，容易造成该故障 。

　　维修方案：

　　· 信号追踪法： 维修工程师会利用频谱仪沿信号链路“顺藤摸瓜”，检测第一中频(如10MHz 0.15Vpp正弦波)是否正常。

　　· 更换组件： 一旦确定是B通道采样器或第二混频器损坏，需更换原厂级拆机件或全新替代件，修复后需进行全二端口SOLT校准。

　　3. 本振失锁与相位报错

　　现象： 屏幕报错“Unlocked”或“Phase Lock CAL Failed”，波形剧烈抖动。

　　成因： E5061BP内部的锁相环(PLL)电路或YIG振荡器工作异常。常见于射频板(RF Board)上的鉴相器芯片损坏或参考晶振频率漂移 。

　　维修方案：

　　· 检查10MHz参考源是否稳定。

　　· 针对失锁问题，维修涉及更换RF控制板上的失锁检测电路组件，并重新写入频率校准补偿数据。

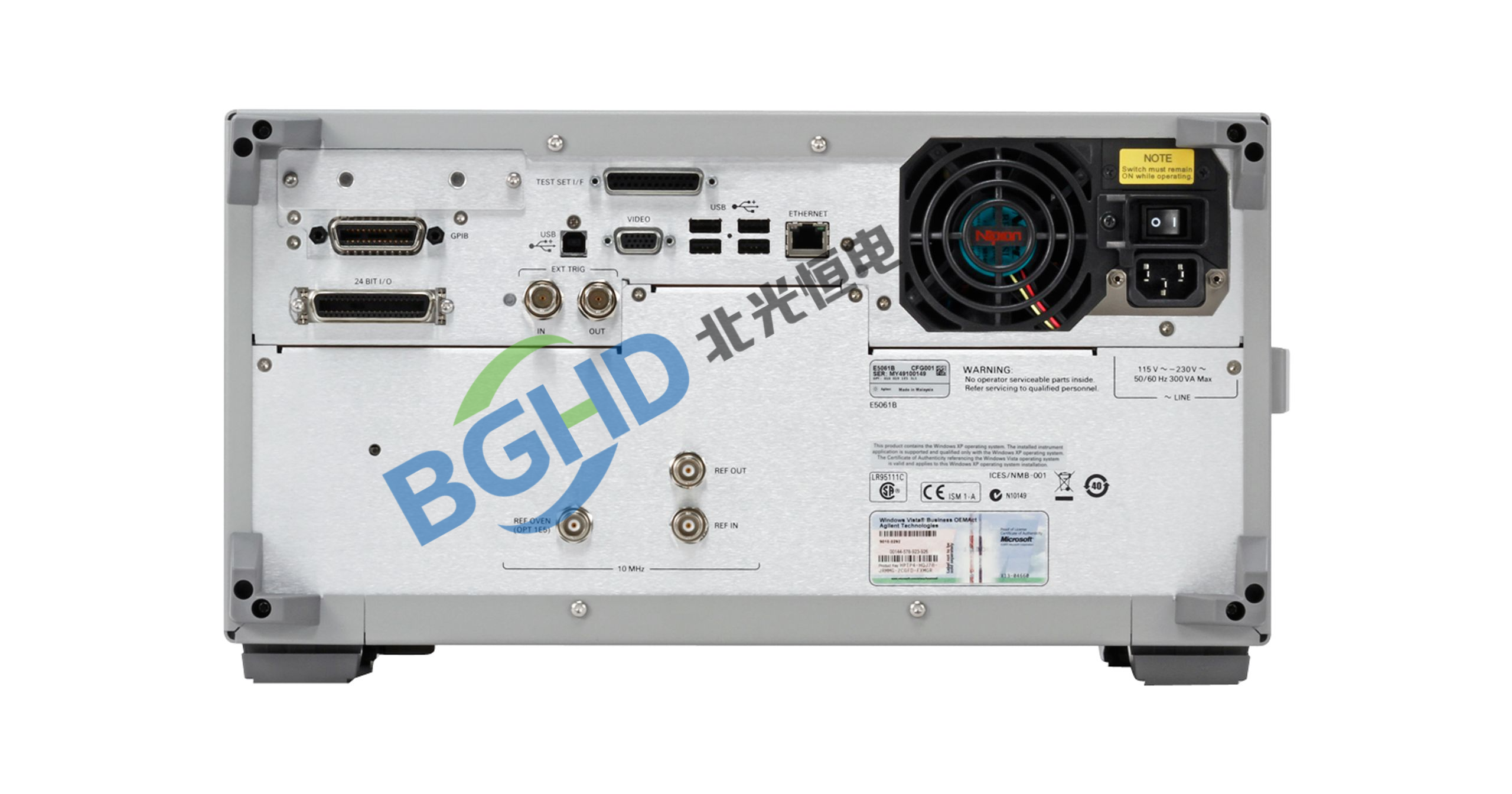

　　4. 界面与通信故障(按键无反应/GIPB通信失败)

　　现象： 前面板旋钮或按键无响应，或者无法通过LabVIEW等上位机控制仪器。

　　成因： 按键板导电胶老化氧化，或主板GPIB/USB接口控制芯片物理损坏 。

　　维修方案： 清洁或更换按键板，维修接口电路逻辑。

　　为什么选择北光恒电?

　　面对E5061BP的复杂多层电路结构，不建议用户自行开盖。仪器内部的微波暗室结构及射频密封性一旦被破坏，即使修好也可能出现指标偏离。

　　北光恒电维修流程包括：

　　1. 免费检测： 确认故障点后再报价，不盲修。

　　2. 配件充足： 拥有E5061A/E5061B/E5061BP专用的电源控制板、射频板、采样头备件库 。

　　3. 校准能力： 维修不仅是换件，更换端口组件后，必须使用是德原厂校准件在室温恒定的计量环境下进行全频段矢量校准，确保指标回归出厂状态。

　　4. 质保服务： 提供3个月的保修期，同等故障免费返修 。
