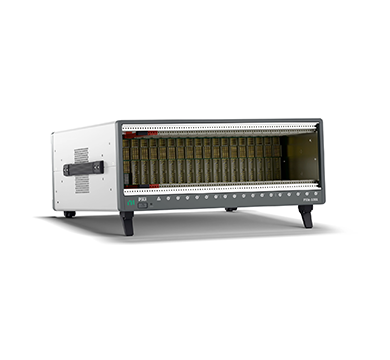

NI PXIe-1081是18槽高性能PXI Express机箱（1系统槽+17混合外设槽），单槽最高58W供电、2GB/s系统带宽、单槽250MB/s专用带宽，广泛用于高端自动化测试、军工电子、半导体检测、通信测量等场景。作为高密度测试系统核心，长期高负载、工业粉尘、电压波动易引发供电、通信、散热、插槽等故障。本指南覆盖全故障检测、标准化维修、深度保养，提供原厂级修复方案，保障设备快速恢复稳定运行。

设备基础信息

• 规格：18槽3U PXIe机箱，兼容PXIe/PXI/CompactPCI模块

• 供电：100-240VAC自适应，内置过流保护，总功率满足高负载模块需求

• 散热：3组210CFM温控风扇，Auto/High双模式，单槽58W散热能力

• 时钟：10MHz PXI时钟、100MHz PXIe时钟，低抖动同步传输

PXIe-1081常见故障与检测步骤

1. 供电与启动故障（高频）

故障现象

• 完全无法开机，电源指示灯不亮

• 指示灯红灯闪烁/常亮，开机3-5秒自动断电

• 供电不稳，模块频繁重启、掉电

检测流程

1. 外部排查

◦ 检查电源线、插座、接地是否正常，更换电源线/插座测试

◦ 长按电源键4秒重置，释放残留电荷后重试

◦ 确认Power Inhibit模式未误触发

2. 内部检测（断电防静电操作）

◦ 检查电源模块接口、保险丝有无熔断、烧蚀痕迹

◦ 最小化测试：移除所有模块，仅机箱+控制器上电

◦ 万用表测电源输出电压（12V/5V/3.3V），偏离标准值则电源故障

维修方案

更换原厂电源模块、修复供电线路、更换保险丝、重置供电控制电路。

2. 系统识别与通信故障

故障现象

• NI MAX无法识别机箱/模块，自检报错

• 模块检测失败、信号中断、触发路由异常

• 背板带宽不足、数据传输丢包、兼容性报错

检测流程

1. 软件检测

◦ 打开MAX查看机箱状态、电压/温度/风扇参数

◦ 升级机箱固件、重装驱动，重置PXI系统配置

2. 硬件检测

◦ 检查背板插槽针脚有无弯曲、氧化、断裂

◦ 交叉测试：将模块移至正常插槽/机箱，定位故障点

◦ 检测时钟信号（10MHz/100MHz），异常则时钟模块故障

维修方案

修复背板电路、更换插槽连接器、校准时钟模块、重刷固件、修复PCIe开关。

3. 散热与温控故障

故障现象

• 风扇异响、卡顿、不转，噪音异常增大

• 机箱过热、高温保护关机，内部温度超50℃

• 风扇转速不受控，Auto模式失效

检测流程

1. 外观与运行检测

◦ 查看风扇叶片积尘、异物卡滞，检查风扇接口松动

◦ MAX中监测风扇转速、进气温度，偏离标准则温控异常

2. 深度检测

◦ 清理风道积尘，测试风扇供电电压

◦ 检测温控传感器、风扇控制电路

维修方案

更换原厂风扇组件、清理散热风道、修复温控电路、更换温度传感器。

4. 插槽与接口物理故障

故障现象

• 模块插拔困难、接触不良、无法锁紧

• 插槽引脚弯曲/断裂，模块安装后无响应

• 接口信号衰减、电磁干扰增大、EMC异常

检测流程

• 目视检查插槽针脚、固定导轨、卡扣完整性

• 测试插槽供电与信号链路，排查断路/短路

• 检查插槽防尘面板、EMC屏蔽件是否缺失

维修方案

修复/更换背板插槽、矫正针脚、更换导轨组件、补装屏蔽面板。

5. 其他功能性故障

• 指示灯异常、面板按键失灵：修复指示灯电路、更换按键组件

• 性能衰减、带宽不足：全面校准背板、优化信号链路

• 固件报错、兼容性差：重刷原厂固件、修复配置芯片

PXIe-1081日常保养建议

1. 日常基础保养（每日/每周）

• 规范操作：插拔模块必须断电，轻插轻拔，避免带电损伤背板

• 环境管控：保持干燥（湿度30%-80%）、通风、无尘，远离高温/电磁干扰

• 状态监测：留意风扇噪音、温度、指示灯，异常立即停机

• 外部清洁：软布擦外壳，避免粉尘进入散热孔

2. 定期深度保养（每3-6个月）

• 内部除尘：防静电毛刷+高压气囊清理背板、风扇、风道积尘

• 接口养护：无水酒精擦插槽引脚，去除氧化层，保障接触良好

• 风扇维护：清理叶片、测试转速，异常及时更换原厂风扇

• 固件升级：定期更新NI官网固件，提升兼容性与稳定性

• 性能检测：MAX自检、空载/负载测试，排查潜在隐患

• 线路检查：排查供电线、信号线老化松动，确保连接可靠

选择北光恒电维修PXIe-1081的优势

• 技术专精：深耕NI PXI机箱多年，精通1081电路、背板、温控设计，修复率超95%

• 配件保障：常备原厂电源、风扇、背板、插槽等，缩短周期（常规3-5天）

• 性价比高：比原厂返厂价格低40%+、周期缩短50%，不耽误测试进度

• 一站式服务：维修+校准+保养+技术咨询，支持上门取送、远程诊断

• 售后无忧：双重质保，专业团队全程跟进，解决所有后顾之忧

NI PXIe-1081是高端测试系统的核心载体，故障直接影响项目进度。专业维修解决突发问题，科学保养延长寿命。无论您遇到无法开机、通信异常、散热故障、插槽损坏，还是需要定期保养，我们都能提供原厂级服务。联系我们获取免费故障检测，快速修复、长效守护，让您的PXIe-1081长期稳定运行！
