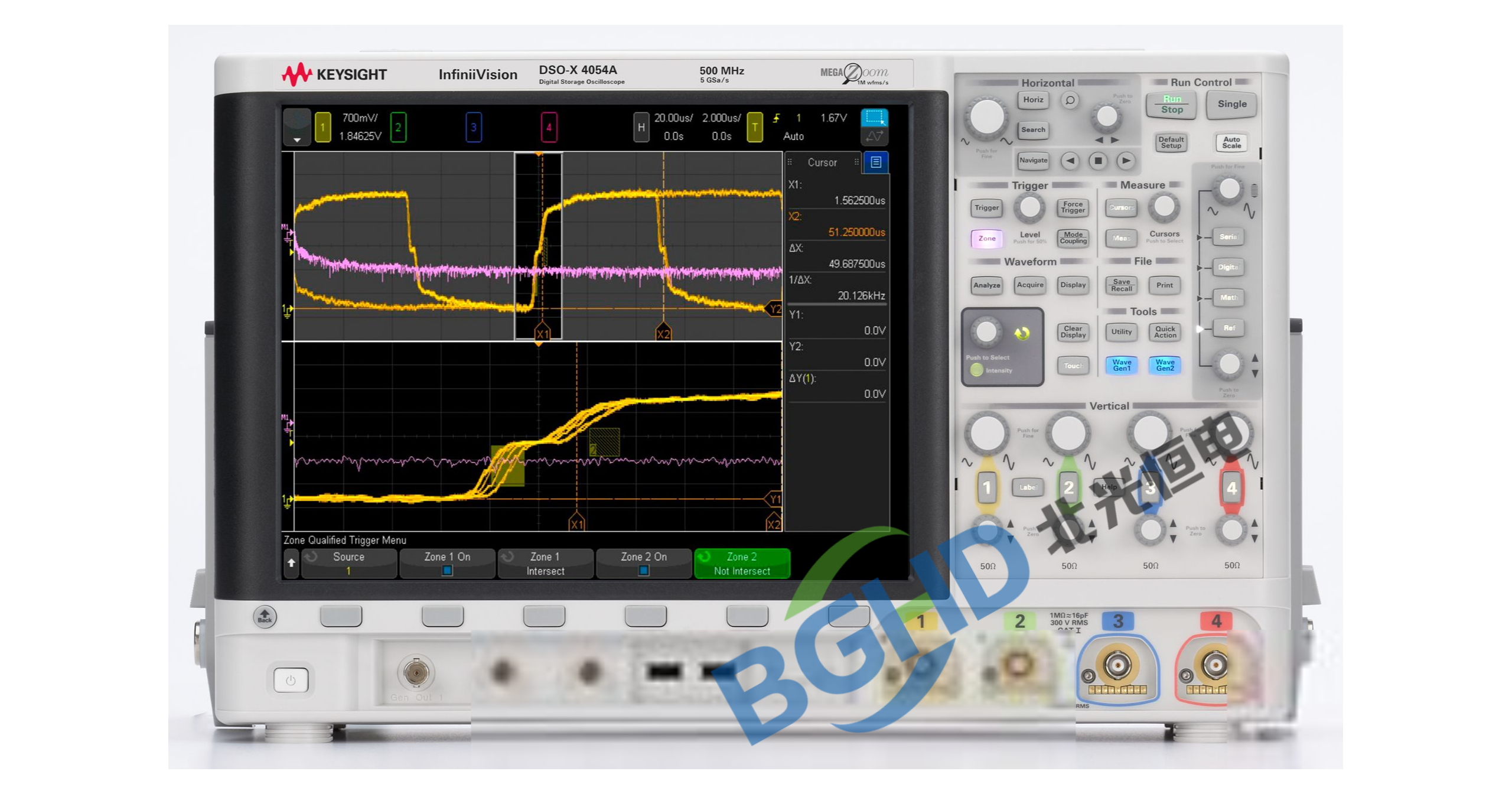

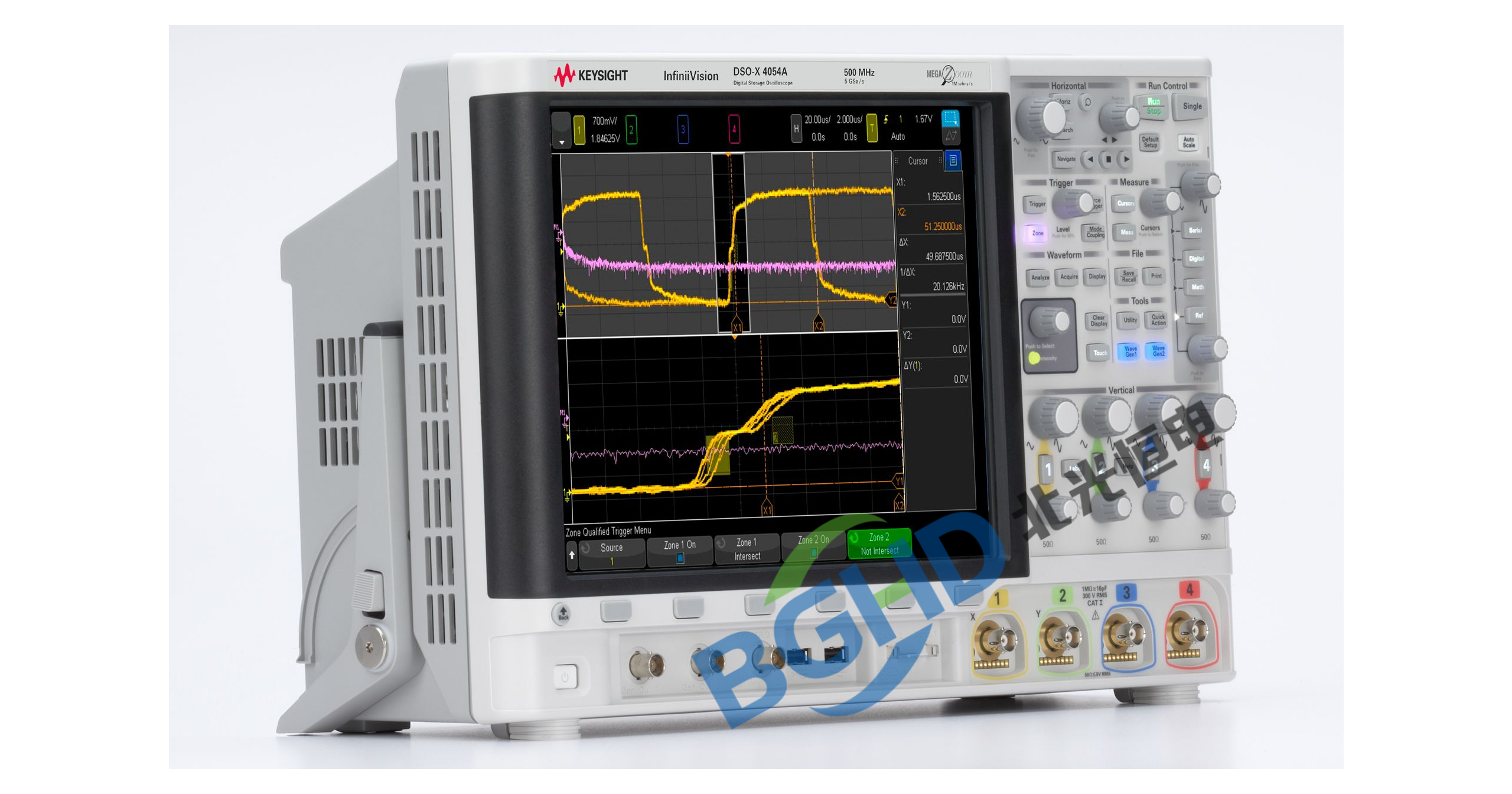

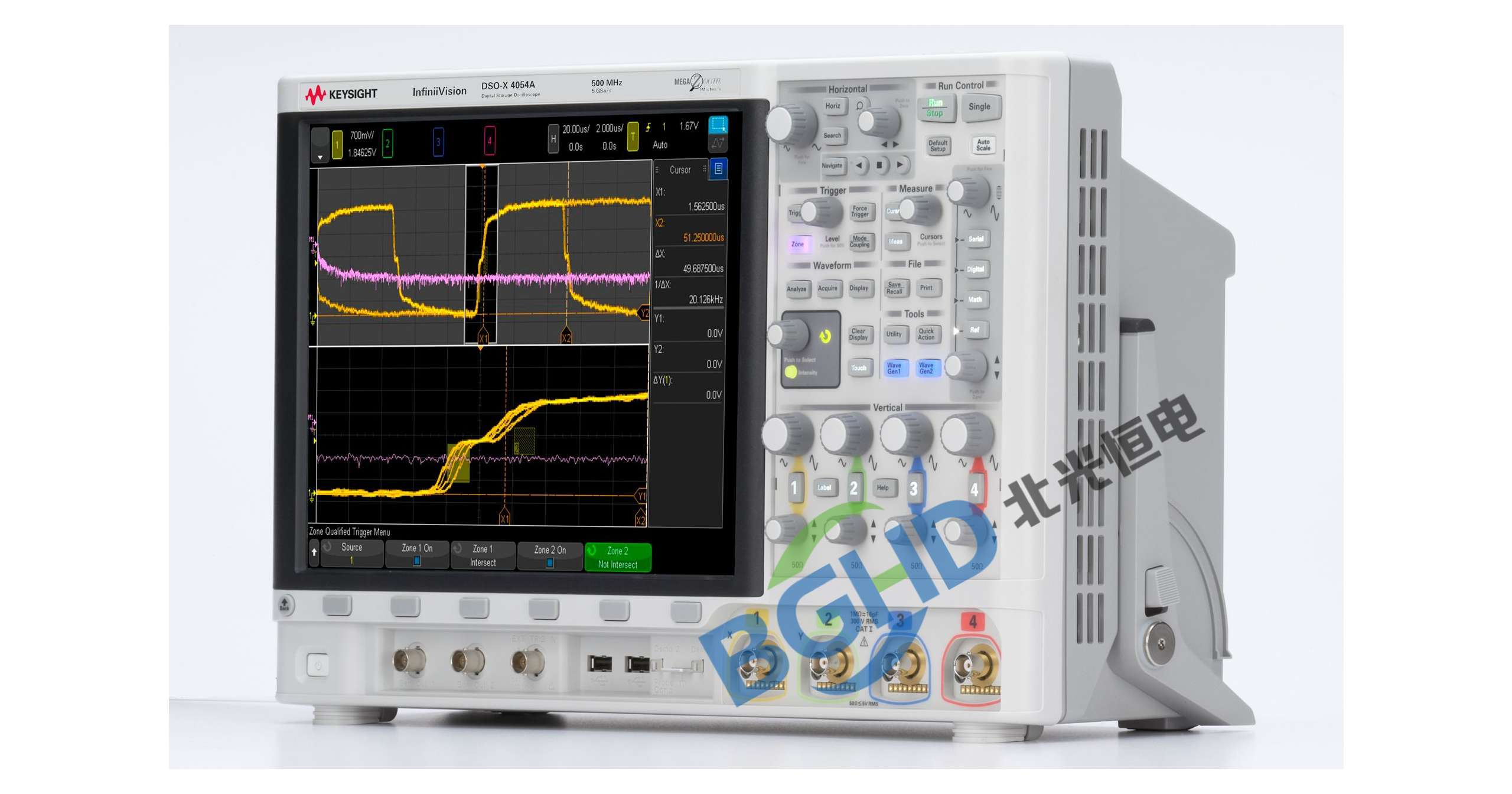

是德科技(Keysight)InfiniiVision 4000X系列示波器作为3000X系列的进阶版本，凭借其12.1英寸超大电容触摸屏、最高1.5GHz的带宽以及5GSa/s的采样率，已成为电子工程师开展复杂信号调试工作的主力设备。北光恒电结合大量维修案例，深度解析是德4000X系列示波器的典型故障现象、科学检测流程及专业的维修方案，助你高效应对设备难题。

　　核心电源故障：无法开机与工作不稳定

　　【故障现象】 按下电源开关后，设备无任何响应——电源指示灯不亮、屏幕保持黑屏、散热风扇不转。

　　【维修及检测方案】

　　电源系统是是德4000X系列正常工作的重要基础，该类故障通常指向电源模块损坏或主板供电电路异常。

　　1. 外部供电排查：进入维修的第一步是确认外部环境。首先验证电源线是否导通电畅通，并利用万用表检测插座输出电压是否稳定在220V±10%的标准范围。随后，仔细核对位于电源接口处的保险丝状态——若内部金属丝熔断或玻璃管壁发黑，需更换为同规格(参数通常在电路板上有标注)的保险丝。

　　2. 内部电源模块检测：若外围部件均完好，故障大概率源于内部开关电源。在不接通市电的情况下，打开机壳(注意：高压危险)，重点观察电源板上的电解电容是否存在鼓包、漏液现象，以及大功率电阻、PWM控制芯片有无烧焦痕迹。专业维修中，工程师会使用万用表检测电源板输出端关键电压点(如常见的+12V、±5V、+3.3V等)是否正常。

　　3. 主板级故障：若电源输出正常但主板依然无反应，则可能是主板上的电压转换电路或核心FPGA/处理器损坏，此类故障需要专业的BGA返修台进行芯片级维修。

　　显示与人机交互故障：黑屏、花屏与触控失灵

　　4000X系列最大的亮点之一就是其12.1英寸高清电容触摸屏，这也使得显示系统故障成为常见病之一。

　　【故障现象】 仪器能通电(风扇转)，但屏幕无显示、显示花屏/竖线，或触摸失灵、旋钮调节时数字乱跳。

　　【维修及检测方案】

　　1. 显示链路排查：屏幕异常需先区分是“逻辑故障”还是“硬件损坏”。尝试通过上位机(如Keysight BenchVue软件)连接示波器，如果能识别到设备，说明主板核心电路正常，故障锁定在显示子系统。此时应拆机检查LCD屏幕与主板之间的连接排线是否因长期热胀冷缩而松动或氧化;若重新插拔后无效，则大概率是液晶面板物理损坏或背光LED驱动电路失效，需更换整个显示模组。

　　2. 旋钮与编码器维修：4000X系列即便以触控为主，但时基(Time/Div)和垂直(Volt/Div)物理旋钮仍是高频使用部件。长期使用后，灰尘或氧化物易导致编码器内部触点接触不良，表现为旋转时参数随意跳动。维修时，可使用精密电子清洁剂(如WD-40精密电器清洁剂)注入编码器内部并反复旋转清洗;若无效，则需更换同规格光学或机械编码器。

　　3. 触摸功能异常：触摸屏部分区域无响应或漂移，通常是触摸层传感器故障。可先进入【Utility】菜单尝试执行触摸屏校准，若校准无效，则需更换触摸屏组件。

　　模拟前端通道故障(AFE)：无波形、基线漂移与噪声大

　　通道部分是示波器的核心敏感部件，也是最易受外部冲击而受损的区域。

　　【故障现象】 特定通道(如CH3)完全无波形显示、基线大幅偏离屏幕中心(不归零)，或测量已知标准信号(如1kHz校准方波)时幅度偏差极大、波形顶部严重失真。

　　【维修及检测方案】

　　4000X系列虽具备强大的抗静电能力，但仍无法承受超出极限(通常为300Vrms)的电压冲击或错误的信号接入方式。

　　1. 静态阻抗检测：这是较简单且有效的判断方法。使用万用表的电阻档位，测量损坏通道的BNC接口芯线与地之间的阻抗。正常情况下应为1MΩ(1兆欧)左右。若读数为接近0Ω(短路)或无穷大(开路)，则基本可判定输入端的无源衰减器模块已因过压冲击而击穿或开路。

　　2. 信号链路逐级追踪：若阻抗正常但波形错误，需采用“追逐信号法”进行精确定位。维修时，由信号发生器向故障通道注入1kHz标准方波，利用另一台正常示波器沿信号链路：从BNC接口 → 继电器开关 → 运放调理电路 → ADC驱动芯片，逐级检测各关键点的信号形态。若在某一级后信号消失或畸变，即可定位损坏元件。

　　3. 50Ω档位损坏：对于配备50Ω阻抗档位的4000X系列，许多故障源于用户误将高压信号(>5V)输入至设为50Ω的通道。这会瞬间烧毁内部的精密薄膜电阻，维修时需更换整个输入切换模块。

　　测量精度与软件系统问题

　　【故障现象】 自检报错(Self Test Failed)、不同通道间测量结果不一致(相位偏差大)、处理器响应迟钝。

　　【维修及检测方案】

　　1. 自校准(User Cal)：建议在环境温度变化超过5℃或每隔3-6个月进行一次自校准。操作路径：【Utility / 辅助功能】→【Service / 服务】→【Start User Cal / 启动用户校准】此过程约需15-20分钟，能有效修正因温度漂移导致的垂直增益和水平时基误差。

　　2. 固件更新：若遇到死机重启、触控无响应或测量逻辑异常，可到是德官网下载最新的固件版本，通过U盘进行离线升级。

　　3. 数据一致性：若两台4000X测量同一信号结果差异大，需检查探头衰减比例(Probe Attenuation)设置是否匹配，以及【通道】菜单下的【带宽限制】是否被误开启。

　　北光恒电维修流程及维护建议

　　若你的是德4000X系列示波器出现上述故障，建议遵循以下安全步骤：

　　1. 初级排查：检查电源连接、保险丝，尝试更换探头及测试线，区分故障根源在示波器本体还是外围附件。

　　2. 系统自检：断开所有外部输入，运行内部自检程序，记录具体的报错代码。

　　3. 寻求专业支持：4000X系列内部采用了高密度的BGA封装ASIC芯片(MegaZoom IV)。一旦涉及主板维修、电源管理芯片更换或精密衰减器修复，对焊接工艺和静电防护要求极高。建议联系北光恒电专业维修，以避免二次损伤。
