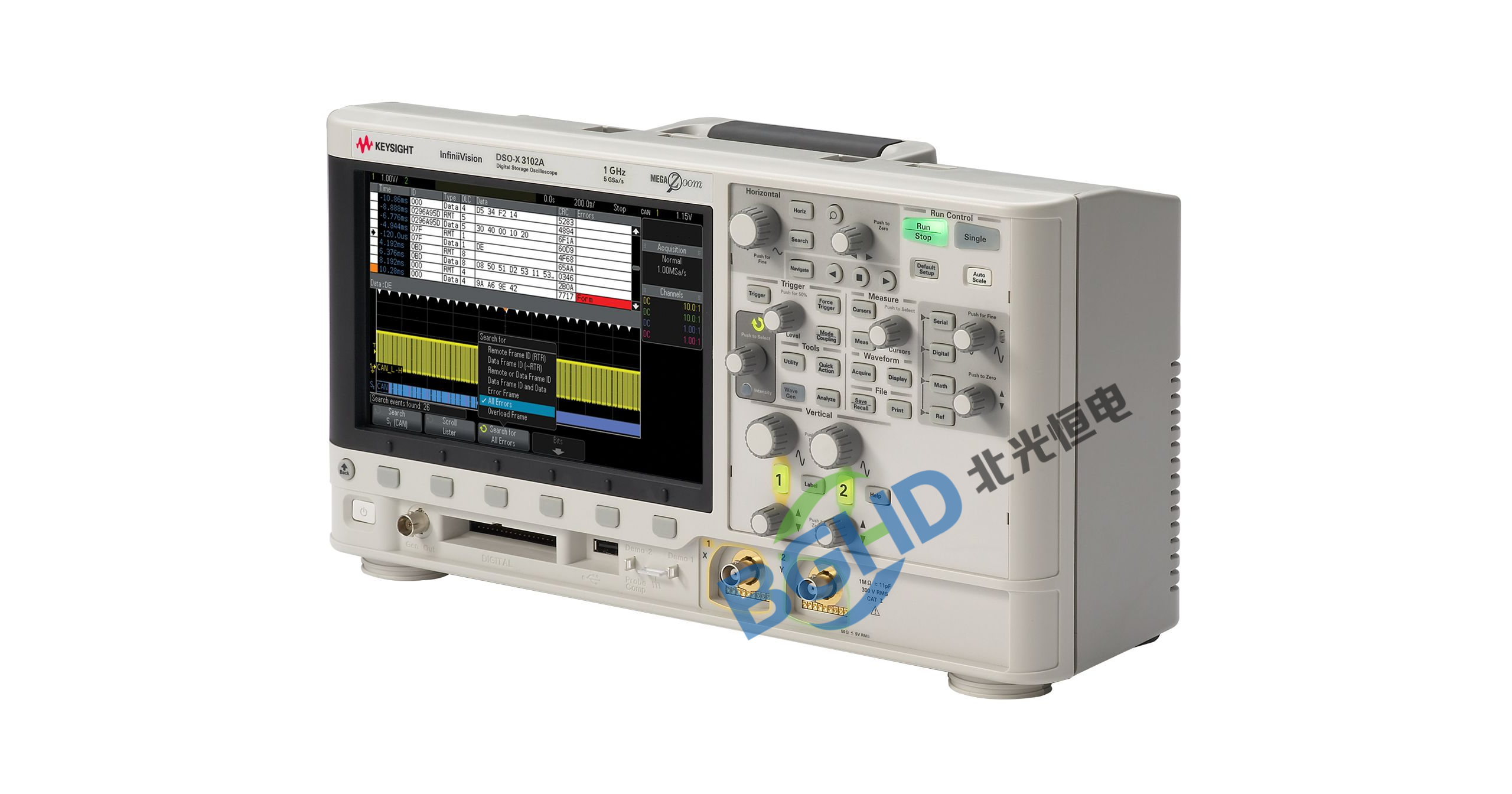

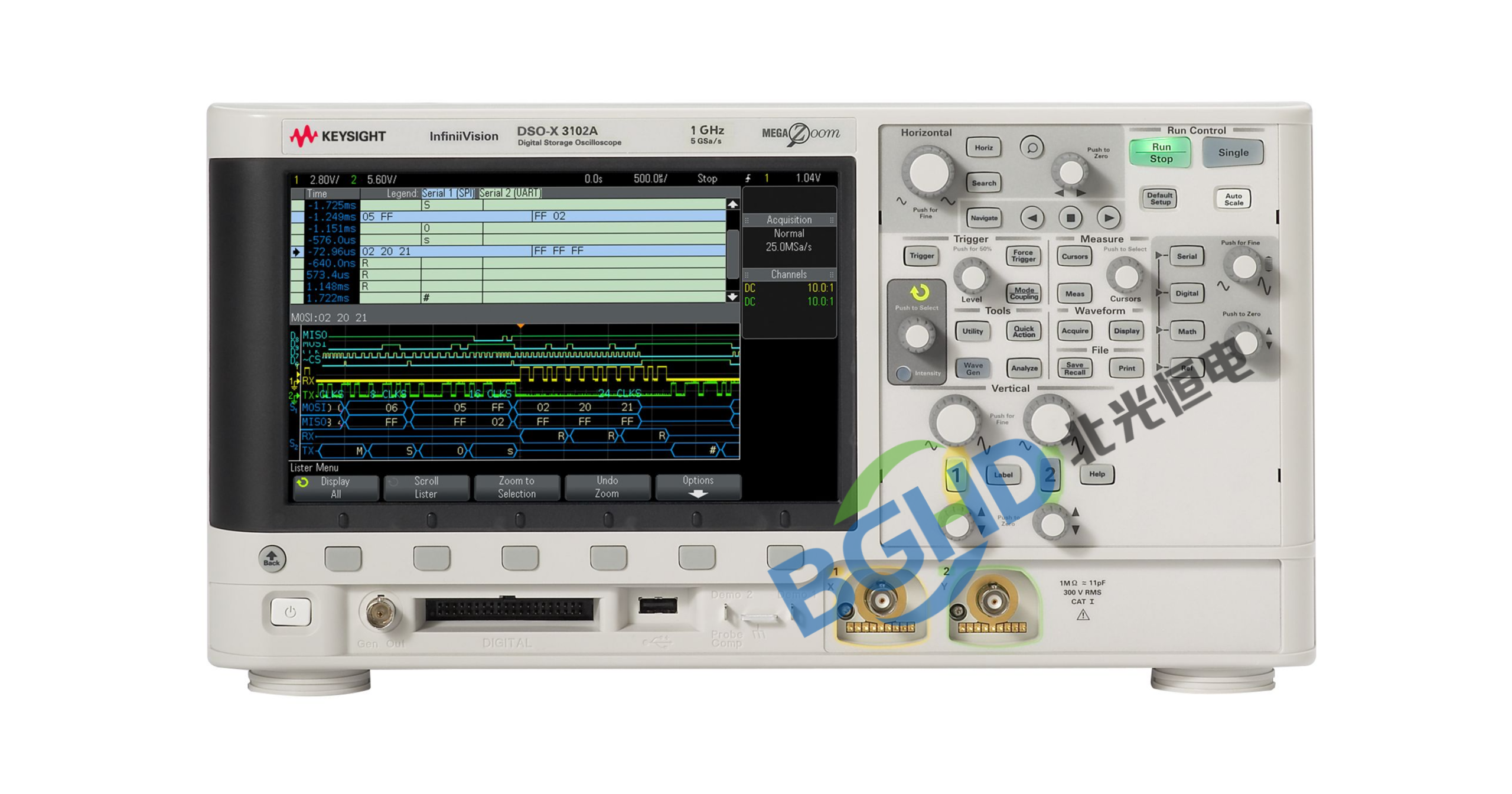

作为电子测量领域的常青树，是德科技(Keysight，原安捷伦Agilent)InfiniiVision 3000X系列示波器(含DSOX3系与MSOX3系)凭借其100MHz至1GHz的带宽、高达4GSa/s的采样率以及极快的响应速度，长期占据着研发与维修工程师的工作台。然而，这类高精密的电子产品在长期使用后，难免出现各类故障。

　　北光恒电结合大量维修案例，深度解析是德3000X系列示波器的常见故障现象、检测流程及维修方案。

　　核心硬件故障：电源与主板“罢工”

　　故障现象： 示波器开机无反应，屏幕不亮，风扇不转，或指示灯闪烁但无法进入系统。

　　维修及检测方案：

　　这是3000X系列较为严重的故障之一，通常指向电源模块损坏或主板控制电路故障。

　　1. 电源排查： 首先检查电源线及保险丝。若外部供电正常但机器仍无反应，大概率是内部开关电源损坏。在近期维修案例中，我们发现PWM控制芯片及其外围电路击穿是导致功率输出异常的主要原因，通常更换损坏元件后电源输出即可恢复正常。

　　2. 主板排查： 若电源输出正常但依然报错(如过载报警)，说明故障已延伸至主板。此时需要检测FPGA、内存及Flash芯片的工作状态。若主板控制总线异常，示波器会误判为过载而启动自我保护。

　　维修建议： 非专业人士请不要自行拆卸电源板，高压电容可能残留电荷。

　　显示及交互故障：黑屏、花屏与旋钮失灵

　　故障现象： 机器能通电，但屏幕显示异常(竖线、花白) ，或虽然能显示但旋钮无反应/数字跳动。

　　维修及检测方案：

　　1. 显示屏组件： 3000X系列采用高分辨率TFT屏幕。如果仅仅是屏幕显示异常，但通过上位机(如Keysight Connection Expert)能正常通讯，则说明主板正常，仅需更换LCD屏幕模组或排线即可。

　　2. 编码器维修： 这系机型使用久了容易受到灰尘侵入。若旋转时基(Time/Div)或垂直(Volt/Div)旋钮时参数乱跳，通常是机械编码器磨损或触点氧化。我们通常采用进口WD-40精密电子清洁剂进行清洗，若无效则需更换同规格的编码器组件。

　　3. 背光问题： 如果屏幕有暗影但能看到隐约波形，一般是背光灯管或LED驱动电路老化。

　　模拟前端故障(AFE)：通道损坏与噪声大

　　故障现象： 某一通道(如CH1)始终没有波形，或基线严重漂移，亦或测量的电压值偏差极大。

　　维修及检测方案：

　　3000X系列的通道输入阻抗为1MΩ || 13pF并联50Ω。常见的损坏原因来自于输入端静电冲击或信号过载。

　　1. 阻抗检测： 万用表测量损坏通道的对地阻抗，若接近短路或无穷大，基本可判断输入端的衰减器(Attenuator)或继电器过孔烧毁。

　　2. 通路检修： 信号进入后需经过继电器、运放调理电路再送入ADC。专业的维修流程需用信号发生器注入1kHz方波，采用“追逐信号法”逐级检测各放大器焊盘上的波形形态，从而定位损坏的芯片。

　　3. 50Ω档位保护： 很多用户反映烧毁50Ω端口，这通常是因为误将高电压信号(如30V以上)输入到了设为50Ω直通的模式。此类故障一般涉及微波继电器和取样电阻的更换。

　　软件及测量精度问题

　　故障现象： 自检报错、测量数值不准或触发不稳定。

　　维修及检测方案：

　　1. 自校准： 若环境温差大或使用多年后，建议先执行用户自校准(User Cal) 。进入【Utility】->【Service】->【Start User Cal】。此过程大约需要15分钟，能解决大部分增益误差问题。

　　2. 固件升级： 若遇到死机重启或逻辑紊乱，可尝试到是德官网下载最新固件(通常通过U盘在开机时按特定按键刷写)。

　　3. 测量误差： 特殊的测量不准(如脉冲计数异常)往往与时基设置有关。当示波器扫描时间较长(如>200ms/div)时，系统用于计算的采样点数(64K)可能不足以支撑高精度分析，此时需降低时基档位或使用硬件频率计功能验证。

　　北光恒电维修建议

　　如果你的示波器出了故障，建议遵循以下步骤，避免二次损坏：

　　1. 外观与嗅闻： 检查BNC接口是否有损伤，闻一下散热孔是否有糊味。

　　2. 最小系统法： 拔掉所有探头和外设，仅通电查看电源指示灯状态。

　　3. 自检环回： 利用Demo 2(演示2)端子提供的1kHz方波，进行探头补偿测试，判断通道显示是否正常。

　　4. 寻求专业帮助： 3000X系列采用了高集成度的专用ASIC芯片(MegaZoom IV)，个人极难采购到原厂配件且BGA焊接工艺要求极高。一旦涉及主板级维修，建议选择北光恒电专业维修，不仅有价格优势，还提供3个月的质保。

　　诚邀咨询：18700592832
