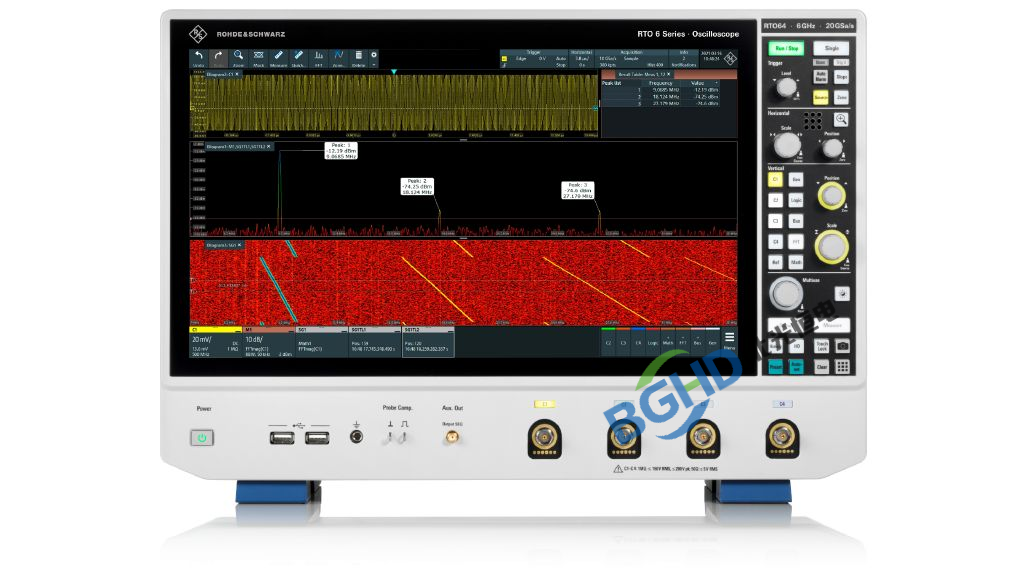

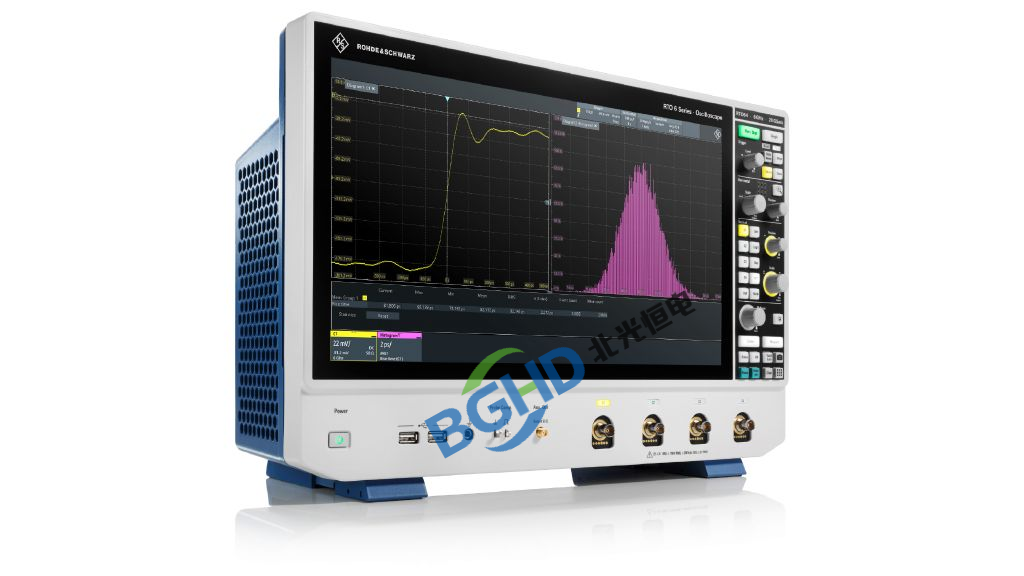

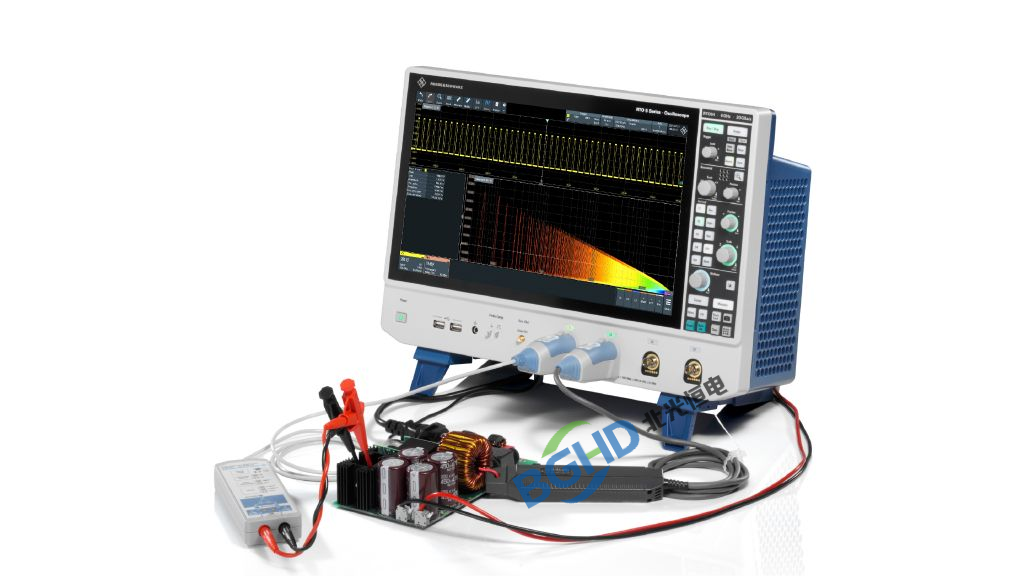

罗德与施瓦茨RTO6系列示波器作为新一代高性能数字示波器的代表，凭借其高达6 GHz的带宽、20 GSa/s的采样率以及出色的信号完整性，已成为通信、半导体和高速数字设计领域工程师的首选工具。然而，这类精密仪器的维修难度远超普通电子设备，需要专业的诊断能力与芯片级维修技术。

　　为何RTO6维修复杂度远超普通示波器?

　　RTO6系列内部集成了罗德与施瓦茨自主开发的专用前端ASIC和ADC芯片，其前端电路设计极为敏感。普通示波器的垂直分辨率通常为8位，而RTO6系列采用了高位数ADC架构，这对维修过程中的信号完整性保护提出了更高要求。

　　核心维修难点包括：

　　· GHz级信号路径修复：6 GHz带宽意味着输入端的任何阻抗失配都可能导致严重的信号反射，更换前端衰减器后必须使用矢量网络分析仪进行全面的S参数校准。

　　· 专有ASIC芯片更换：RTO6的核心采集芯片为罗德与施瓦茨定制，非通用器件，维修必须使用原厂渠道配件，且更换后需专用固件进行初始化配置。

　　· 多层高密度PCB维修：RTO6的采集板采用埋盲孔设计，普通烙铁根本无法操作，必须依赖BGA返修台和专业的热风系统。

　　警示：R&S官方用户手册明确规定，任何非授权的内部调整将导致校准数据永久丢失，维修后必须通过完整的性能验证流程。

　　RTO6系列常见故障诊断

　　根据大量维修案例，RTO6系列的故障主要集中在以下几个系统：

　　(一)电源与启动故障

　　· 现象：按开机键无响应，或开机后显示屏无背光

　　· 原因分析：RTO6采用高效能开关电源模块，输入瞬态过压或电源滤波电容老化是常见诱因

　　· 专业建议：此类故障禁止反复通电测试，以免损坏主板电源管理芯片

　　(二)通道响应异常

　　· 现象：特定通道无基线/基线漂移/幅度测量严重偏差

　　· 原因分析：输入前端ESD损坏或过载烧毁，RTO6虽设计有过压保护电路，但瞬态高压仍可击穿输入端衰减器

　　· 专业提示：可执行示波器内置的自检诊断功能，隔离故障通道

　　(三)触发系统故障

　　· 现象：信号不稳定，难以稳定触发

　　· 原因分析：RTO6的高级触发电路包括边沿、脉冲、窗口和区域触发等多种模式，触发芯片损坏将导致所有触发模式失效

　　(四)触控与交互系统故障

　　· 现象：触摸屏无响应、旋钮卡顿

　　· 原因分析：RTO6配备的高分辨率电容屏在长期使用中可能出现触摸层失效，编码器磨损则会导致参数调节跳变

　　芯片级维修技术流程

　　专业的RTO6维修必须遵循以下标准化流程：

　　第一步：故障隔离与诊断

　　· 执行完整的设备自检，获取错误日志

　　· 通过已知标准信号源验证各通道性能，定位故障范围——是电源板、采集板还是前端板?

　　第二步：精密拆解与检测

　　· 使用防静电工作台，记录每一步拆解

　　· RTO6内部结构极为紧凑，拆卸采集板需按照官方维修手册指明的顺序，防止损坏高频连接器

　　第三步：芯片级修复

　　· 若前端衰减器损坏：使用精密热风系统拆除，更换原厂规格器件

　　· 若采集板ASIC损坏：(难度较高)必须使用BGA返修台对高密度封装芯片进行植球重焊

　　· 若电源模块损坏：严禁飞线维修，应整体更换

　　第四步：全功能校准与验证

　　· 更换元件后，必须进行全面的仪器校准

　　· 验证项目应包括：DC精度、带宽平坦度、时基精度、触发灵敏度等

　　· 仅当所有指标符合出厂规范后，设备方可交付

　　北光恒电维修优势

　　· 技术资质：维修工程师具备R&S仪器维修经验能够处理GHz级信号路径问题

　　· 备件实力：备有RTO6原厂采集芯片、前端模块和电源板

　　· 环境与设备：拥有百级洁净室，配置频谱分析仪、网络分析仪等校准设备

　　· 质保承诺：标准维修质保期为3个月，包含性能保障

　　诚邀咨询：18700592832
