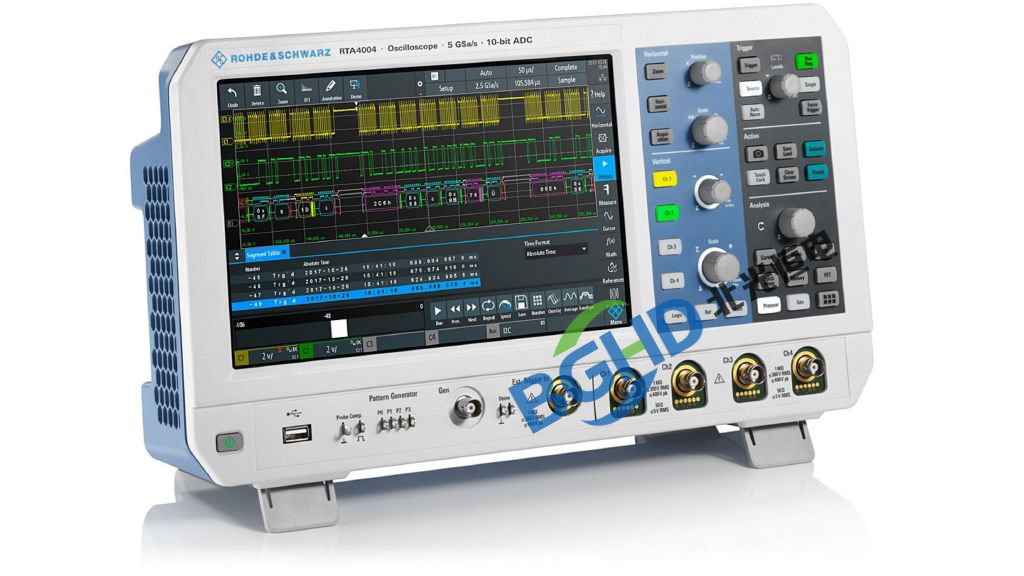

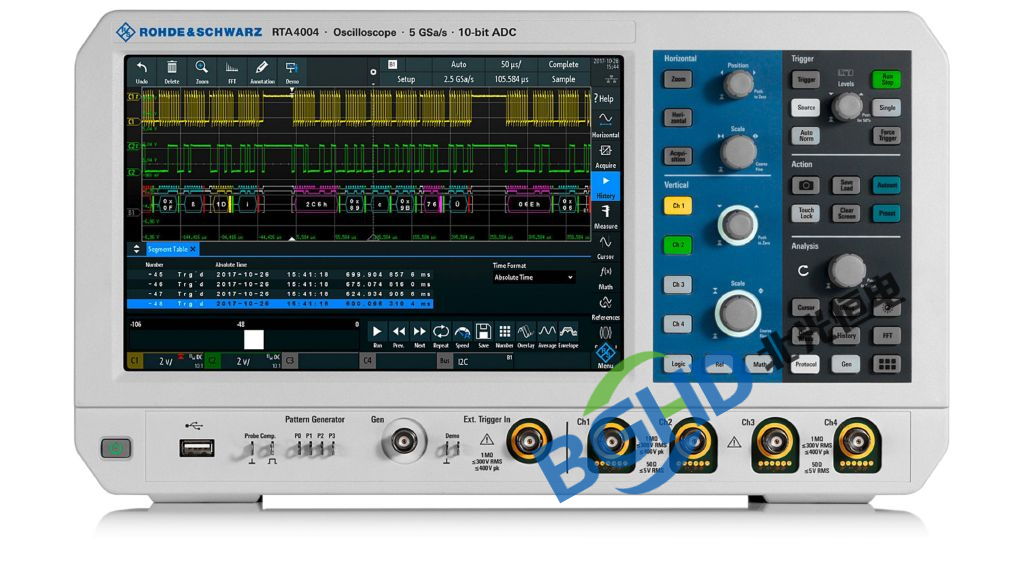

罗德与施瓦茨RTA4000系列是电子研发、工业测试与通信领域的高性能数字示波器，凭借高带宽、多通道与精准采样能力，成为高频信号分析的核心设备。长期高负荷运行、复杂工况或不当操作，易出现开机异常、通道故障、波形失真等问题，直接影响测试精度与项目进度。北光恒电结合多年维修经验，详解RTA4000示波器常见故障、专业维修流程与保养技巧，为用户提供高效维修解决方案。

　　罗德RTA4000示波器常见故障类型与成因

　　(一)开机无反应/黑屏故障

　　通电后指示灯不亮、屏幕黑屏或开机反复重启，是RTA4000最频发故障。核心成因：一是电源模块老化，内部滤波电容鼓包、功率管击穿或电源线接触不良，导致供电不稳;二是主板故障，时钟芯片损坏、固件丢失或主板短路，无法完成自检;三是显示组件损坏，屏幕排线松动、背光驱动板故障，造成黑屏假象。

　　(二)通道异常：无信号/波形失真

　　通道无波形、波形跳动、幅度偏差大或触发失效，多与输入链路相关。常见原因：静电或过压信号烧毁通道接口与采集板;探头损坏、衰减档位不匹配或接触不良;触发电路故障、ADC采样模块老化，导致信号采集失真。

　　(三)功能失灵：按键无响应/通讯故障

　　面板按键、旋钮失灵，菜单卡顿或USB/网口通讯失败，影响操作与数据传输。主要成因：长期使用导致按键电位器老化、面板排线脱落;系统固件损坏、版本不兼容;接口模块静电击穿或物理损坏。

　　(四)采样异常：波形细节丢失/采样深度不足

　　采集长时程信号时波形压缩、断裂，无法捕捉毛刺与跳变，多因采样设置不当或内存故障。成因包括采样率与信号频率不匹配、内存分配异常、存储模块老化，导致采样深度不足。

　　罗德RTA4000示波器专业维修流程

　　(一)故障诊断：先外后内，精准定位

　　遵循“先外部后内部、先简单后复杂”原则，避免盲目拆机。第一步排查外部供电，更换原装电源线、检测插座电压，排除外部供电问题;第二步检查探头与通道设置，确认探头完好、衰减比匹配，切换通道测试区分探头或硬件故障;第三步连接专用调试接口，读取故障日志，检测主板时钟、复位信号，定位电源、主板或显示模块故障。

　　(二)硬件维修：元件级更换，性能还原

　　针对确诊故障，采用原装或等效配件维修，保障设备性能。电源故障：更换鼓包电容、击穿功率管，检测电源模块输出电压，校准至±5%标称范围;通道故障：更换损坏接口、采集芯片，修复触发电路，校准通道增益与延迟，消除幅度偏差;主板故障：更换老化芯片、重刷适配固件，修复短路电路，恢复系统自检与运行能力;显示与按键故障：重新插拔并固定排线，更换背光驱动板、老化按键，恢复显示与操作功能。

　　(三)校准与测试：全指标验证，精度达标

　　维修后执行全流程校准与性能测试，确保符合出厂标准。使用标准信号源输入不同频率、幅度信号，校准带宽、采样率、触发精度与探头补偿;测试多通道同步、眼图分析、通讯接口等功能，生成可追溯校准证书，保障测量数据可靠。

　　(四)整机保养：清灰降噪，延长寿命

　　维修同步完成整机保养，清除机箱、主板与散热风扇灰尘，避免积尘导致散热不良与短路;检查散热系统，更换老化风扇，保障高负荷运行稳定;更新固件至最新版本，修复系统漏洞，优化运行性能。

　　罗德RTA4000示波器日常保养与预防建议

　　(一)环境管控：防尘防潮，稳定工况

　　设备放置于干燥、通风、无尘环境，避免潮湿、粉尘与腐蚀性气体侵蚀;远离大功率设备，减少电磁干扰;工作温度控制在0-40℃，避免高温加速元件老化。

　　(二)规范操作：减少损耗，避免误损

　　开机按“先插电源线→按开机键”，关机按“先关机→拔电源线”操作，保护电源模块;严禁用手触碰通道接口，释放静电后再操作;测试前估算信号幅度，选用适配探头，先接探头再通信号，测试完毕先断信号再取探头，防止过压与静电损坏通道。

　　(三)定期维护：周期保养，提前预警

　　季度深度除尘，清理机箱内部与散热风扇灰尘;半年校准一次探头与通道，确保测量精度;每年检查电源模块、散热系统与按键状态，及时更换老化部件，提前规避故障风险。

　　选择北光恒电维修服务的核心优势

　　罗德RTA4000示波器作为精密测试设备，非专业维修易造成二次损坏，导致维修成本翻倍。北光恒电具备三大优势：一是技术专业，工程师精通罗德示波器架构，拥有原厂维修经验，精准定位复杂故障;二是配件可靠，采用原装或等效配件，保障维修后性能与稳定性;三是售后保障，提供90天质保与校准证书，维修后全程技术支持，解决使用后顾之忧。
