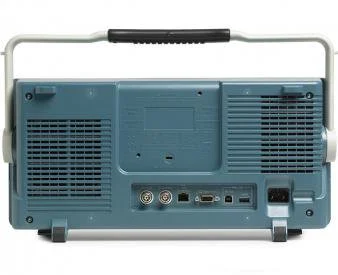

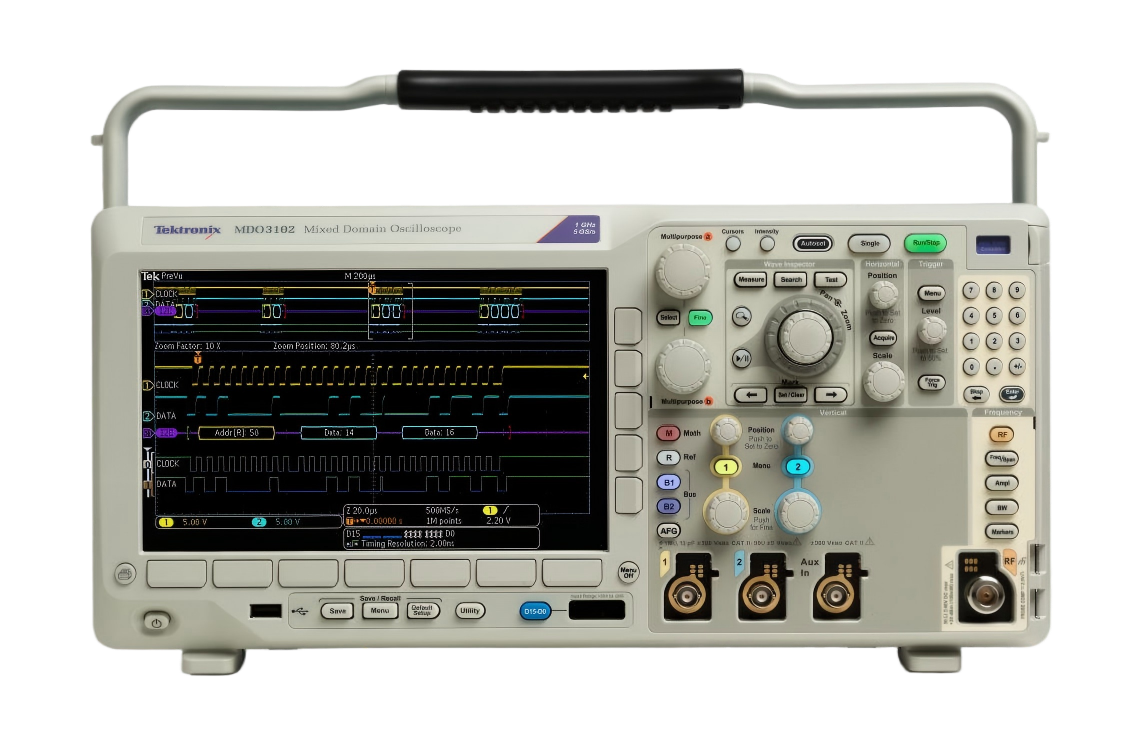

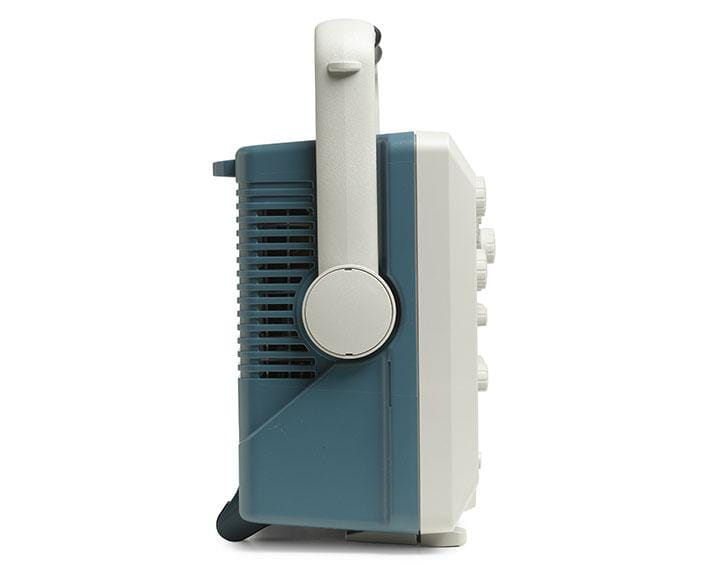

集频谱分析仪、逻辑分析仪、协议分析仪和函数发生器于一体的“六合一”工作台英雄，泰克MDO3000系列混合域示波器(涵盖MDO3012、MDO3014、MDO3024、MDO3034、MDO3054等型号)是电子研发与现场调试的中流砥柱。

　　然而，高精度的仪器在长期高温、高频率使用下难免“罢工”。当您的设备出现开机无反应、屏幕花屏/黑屏、按键失灵或通道测量值异常时，请不要盲目操作。本文将深度解析MDO3000系列常见的“疑难杂症”并提供专业的维修建议，帮助您的设备重获新生。

　　无法开机与电源故障：最核心的问题

　　故障现象： 示波器按下电源键后屏幕无显示，电源指示灯不亮，风扇不转，整机“死寂”。

　　病因分析：

　　这是MDO3000系列最常见的硬件故障。根据维修案例统计，超过60%的不开机情况源于电源转换板损坏。由于MDO3000内部集成度高(从射频板到数字主板)，一旦电源模块的电容老化或电压击穿，会导致整机供电瘫痪。

　　解决方案：

　　遇到此类问题，非专业人士请勿自行拆机。MDO3000内部涉及高压电路和射频校准数据。错误的操作，如在断电前未释放静电或使用不匹配的电源线，可能扩大主板损坏面积。正确的做法是联系具备泰克授权的维修中心，由工程师通过替换法检测电源控制板组件及主板待机电流。

　　显示系统故障：花屏、黑屏与闪屏

　　故障现象： 仪器能通电，但屏幕呈现雪花、垂直条纹(花屏)，完全无图像(黑屏)，或者背景灯不停闪烁。

　　病因分析：

　　如果示波器操作声音正常但显示异常，问题通常出在显示模块(LCD) 或视频处理电路上。长时间高强度使用可能导致屏幕排线松动或显示驱动板上的电容失效。此外，环境湿度过大也极易导致显示屏背光电路短路。

　　应急排查：

　　用户可以尝试在开机状态下，调节面板上的“辉度(Intensity)”旋钮，排除因误操作导致屏幕亮度被调至最低的可能性。如果调节无效，则确认为硬件故障，需更换显示屏组件或维修主板显示输出通道。

　　操控失灵：按键与旋钮失效

　　故障现象： 调节水平/垂直旋钮(Encoder) 时数值乱跳或无反应，点击菜单按键无反馈。

　　病因分析：

　　MDO3000作为日常调试工具，前面板的数字编码器和按键是磨损最严重的部件。由于长期在灰尘环境(如工业现场)使用，灰尘进入编码器缝隙导致接触不良是主因。此外，如果是大面积按键失灵，则需考虑按键板(Keypad Board) 与主板的连接排线松动或主板IO芯片损坏。

　　维修建议：

　　对于编码器跳动问题，专业维修通常采用更换同型号的ALPS编码器并配合焊接工艺解决;对于按键板问题，则需要进行电路触发电压测试。

　　测量与通道异常：射频及模拟通道故障

　　故障现象： 特定通道无波形、基线严重漂移、带宽不足(如500MHz的机器测出来只有100MHz性能)、射频输入(RF通道)测量功率不准。

　　病因分析：

　　这是MDO3000区别于普通示波器的核心价值所在——混合域分析。如果前端输入放大器烧毁(常见于输入超过30Vrms的高压信号)，会导致模拟通道损坏。对于RF路径，输入端的N型连接器如果长期未做防静电保护，极易击穿内部的低噪声放大器(LNA)，导致底噪升高或幅度测试失败。

　　维修流程：

　　维修此类故障需要专业的校准套件和性能验证软件。更换损坏的衰减器或射频切换继电器后，必须严格按照Service Manual进行信号路径补偿和自校准，否则仪器精度将无法保证。

　　为什么建议选择北光恒电维修中心?

　　许多工程师为了图快，往往自行拆机“吹灰”或更换通用保险丝，但这往往会导致三个严重后果：

　　1. 数据丢失：不标准的操作可能导致恢复出厂设置，清空关键的校准常数。

　　2. 故障扩大：MDO3000内部是多层板设计，普通烙铁焊接极易造成焊盘脱落。

　　3. 安全隐患：电源模块的储能电容放电不彻底会带来触电风险。
