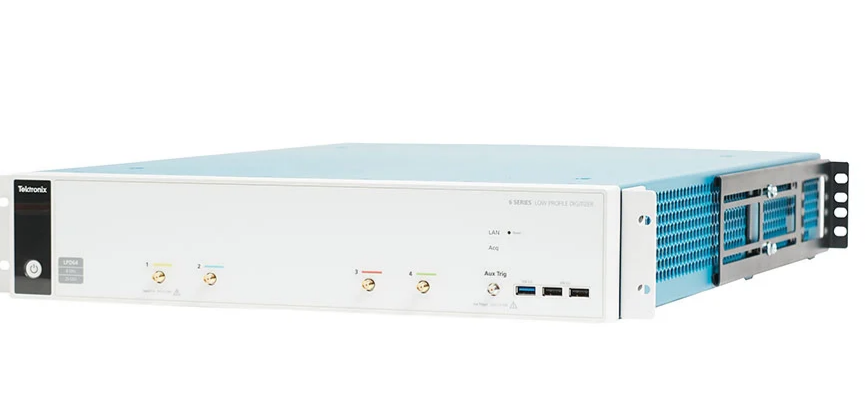

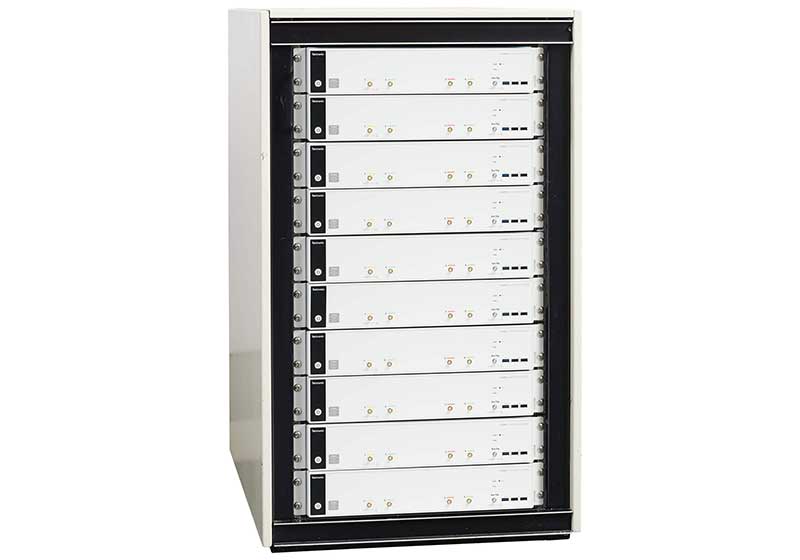

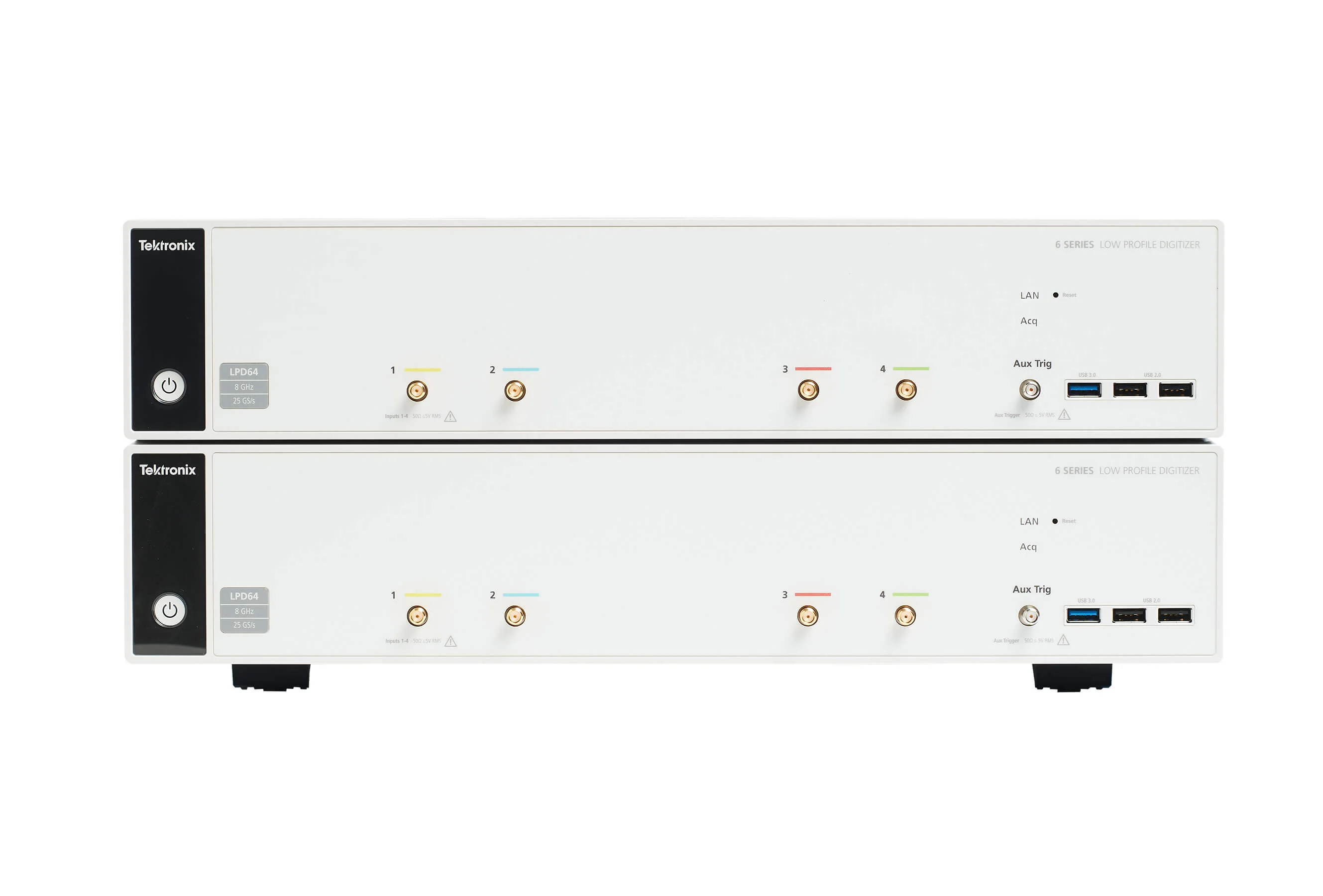

泰克6系列紧凑型数字化仪示波器，凭借高带宽、高采样率、便携紧凑的设计，广泛应用于高速信号测试、电子研发、产线检测等场景，是高精度测试领域的核心设备。长期高频使用、环境因素或操作不当，易引发各类硬件、软件故障，影响测试精度与设备运行。北光恒电为您梳理该型号示波器常见故障类型、维修流程、养护技巧及维修服务选择，为设备故障修复提供完整解决方案。

　　常见故障类型及成因

　　(一)开机故障

　　核心表现为按下电源键无反应、指示灯不亮、开机后自动关机，或反复重启无法进入系统。

　　主要成因：电源线接触不良、电源适配器损坏、内部保险丝熔断;电源板整流桥、滤波电容等元件击穿，电源分配模块故障;主板供电电路短路，或控制板芯片损坏，导致供电异常。

　　(二)显示异常

　　故障现象涵盖开机黑屏、白屏、花屏，屏幕亮度无法调节，显示画面模糊、有条纹干扰。

　　诱因多为显示控制板驱动芯片故障、屏幕排线接触不良或老化;设备散热不佳导致驱动芯片过热，或系统固件损坏、显示参数配置异常;部分情况是屏幕本身物理损坏，影响显示效果。

　　(三)信号采集与波形异常

　　具体表现为通道无信号输入、波形显示失真、测试数据误差超标、波形无法稳定触发，自检提示采集板故障。

　　根本原因：输入信号超过额定峰值，烧坏模拟输入放大器、ADC采集芯片;BNC接口虚焊、接触不良，通道衰减器、耦合电容老化损坏;触发电路故障，触发电平调节失效，或采集模块与主板通信异常。

　　(四)操作与功能故障

　　包括按键/触摸屏无响应、旋钮调节失灵、功能菜单无法正常加载，固件升级失败、系统卡顿。

　　常见问题：按键膜老化、触点氧化，触摸屏排线松动;系统固件损坏、程序出错，内部存储模块故障;长期灰尘堆积、潮湿环境，导致电路板短路、元件接触不良。

　　(五)其他隐性故障

　　如散热风扇异响、停机，设备内部温度过高自动保护;接口模块损坏，无法连接电脑传输数据;校准失效，测试精度不达标，无法通过自检程序。

　　北光恒电专业维修流程

　　第一步：故障初步检测

　　1. 外观与基础排查：检查设备外壳、接口有无物理损伤，电源线、适配器连接是否正常，更换电源线、插座排除外部供电问题;查看散热口是否堵塞，风扇运转是否正常。

　　2. 通电自检诊断：开机运行设备自带自检程序，根据系统报错代码，定位故障模块(如电源板、采集板、显示板);记录故障现象、报错信息，明确核心故障方向。

　　3. 硬件基础检测：使用万用表测量电源适配器输出电压、内部各模块供电电压，排查电源电路故障;检测通道接口通断，判断是否为外部连接导致的信号异常。

　　第二步：拆机深度检修

　　全程做好防静电防护，避免静电击穿精密芯片，按规范拆解设备：

　　1. 电源系统维修：更换熔断的同规格保险丝，修复或更换击穿的电源板元件;若电源分配板、主控电源模块损坏，直接更换原厂配件，重新调试供电参数。

　　2. 信号采集模块维修：定位故障通道，更换损坏的放大器、电容、电阻等元件;修复虚焊的BNC接口，更换老化的采集板排线;若ADC芯片损坏，通过专业BGA返修台更换，确保焊接精度。

　　3. 显示与操控系统维修：重新插拔、清洁显示排线，修复驱动芯片故障，必要时更换显示控制板;更换老化按键膜、触摸屏，清洁旋钮触点，恢复操控功能。

　　4. 系统与固件修复：重新刷入原厂固件，修复系统故障;恢复出厂设置，校准系统参数，解决软件导致的功能异常。

　　第三步：维修后调试校准

　　1. 全面清理设备内部灰尘，更换老化散热风扇，优化散热系统;

　　2. 通电测试各项功能，验证开机、显示、信号采集、操控等功能正常;

　　3. 运行全流程自检与自校准程序，使用标准信号源测试各通道精度，确保测试误差符合原厂标准;

　　4. 检测接口通信、数据传输功能，确认设备完全恢复正常运行状态。

　　日常养护与故障预防

　　1. 规范使用操作：严格控制输入信号范围，严禁超过额定电压峰值;探头衰减比与设备设置保持一致，避免信号过载损坏模块;避免频繁开关机，每次开关机间隔不低于30秒。

　　2. 优化使用环境：放置于干燥、通风、无尘环境，湿度控制在60%以内;定期清理散热口、内部灰尘，防止灰尘短路电路;避免设备磕碰、剧烈震动，保护内部精密元件。

　　3. 定期维护校准：每季度执行一次设备自校准，每年进行一次专业计量校准，保证测试精度;及时升级官方固件，修复系统漏洞，优化设备性能;长期不用时，定期通电驱潮，防止电路板受潮腐蚀。
