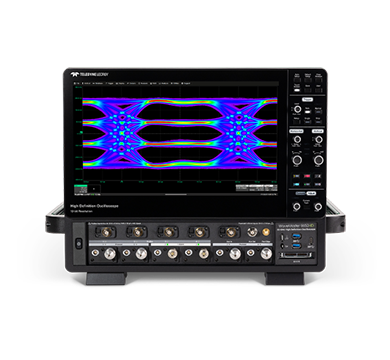

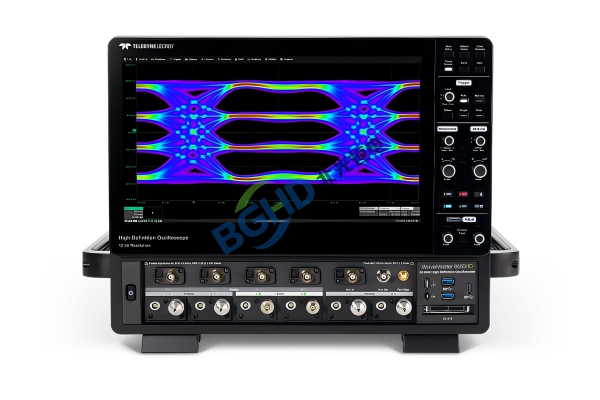

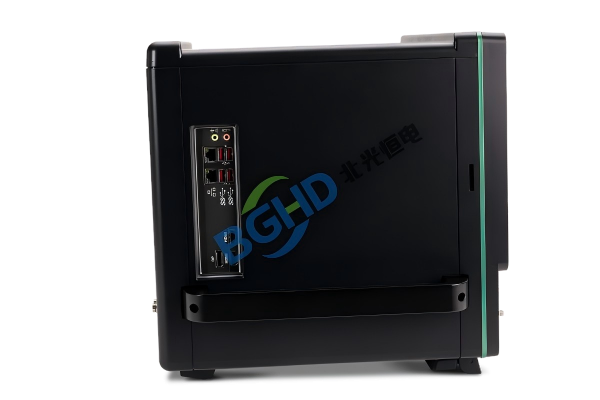

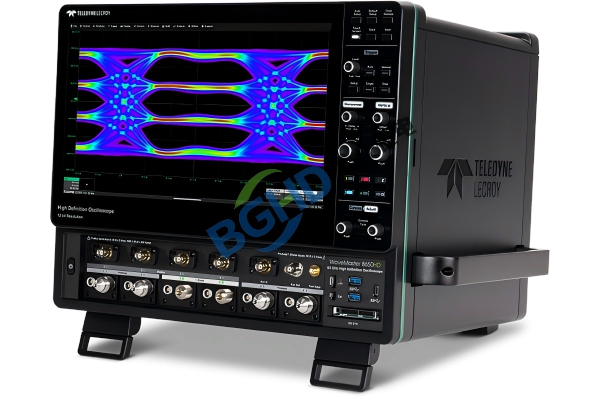

力科WaveMaster 8000HD是工业高端高带宽示波器标杆机型，带宽覆盖6‑65GHz，搭载12bit高分辨率ADC、最高320GS/s采样率与8Gpts超大采集内存，专注PCIe、USB4、DDR、PAM4高速串行信号测试、眼图抖动分析、芯片硅片验证等高端研发场景。设备内部集成精密定制射频元件、BGA高速采样芯片与多组高速采集板卡，硬件结构精密复杂。长期高频使用、环境恶劣、操作不当等极易引发设备故障，直接更换新机成本极高。因此，专业的故障检修、芯片级维修与整机精度校准，成为各大实验室、电子企业降本增效的优选方案。本文针对WaveMaster 8000HD常见故障、维修难点、标准化检修流程及日常维保技巧，做全方位详细讲解，助力用户快速排查设备问题、高效恢复设备性能。

　　力科WaveMaster 8000HD示波器常见故障分类与故障解析

　　该款高带宽示波器不同于普通民用、普通工业示波器，对供电环境、操作规范、温湿度、防尘防潮要求极高。长期连续运行、市电波动、静电冲击、输入过压、散热不良、粉尘潮湿侵蚀等，都会导致设备出现各类故障。多数用户初期难以区分假性故障与硬件损坏，盲目拆机或反复测试易扩大故障范围。现将设备高发故障分为四大类，逐一解析故障现象与成因。

　　1. 开机启动故障，设备无法正常上电运行

　　开机故障是设备基础高发问题，常见现象为设备通电无任何反应、风扇运转但屏幕黑屏、开机卡在自检界面、反复重启、开机自检报错、无法进入系统桌面。遇到此类问题，首先排查外部因素，检查市电供电、稳压电源、电源线、插座是否稳定，排除电压浪涌、供电断路等外部问题。若外部供电正常仍无法启动，故障多集中在设备内部硬件：电源板滤波电容老化鼓包、DC‑DC供电芯片损坏、内部保险丝熔断，会直接造成整机供电异常;此外，主板FPGA控制单元损坏、设备硬盘固件损坏、系统程序丢失，也会引发启动失败、自检报错。该类故障涉及设备内部高压区域，非专业人员严禁私自拆机，避免触电和二次硬件损伤。

　　2. 通道采集异常，波形测试数据失真

　　通道故障是力科WaveMaster 8000HD最高发、维修难度最大的故障类型，直接影响高速信号测试精度。常见故障现象：单通道/多通道无波形输出、波形畸变失真、基线底噪异常升高、触发不稳定、自校准SPC报错、通道幅度测量偏差过大。用户可先做基础排查，通过交换设备通道、更换合规原装探头、清洁1.85mm射频输入接口、重新运行仪器自校准程序，排除探头损坏、接口氧化、参数设置错误等假性故障。若故障固定对应单一通道，即可判定为硬件损伤，多为前端输入保护电路击穿、衰减继电器接触不良、前置放大器损毁、高速采集板ADC采样单元故障。该机型射频通路极度精密脆弱，带电插拔探头、信号输入过压是通道烧毁的核心诱因，也是高端高带宽示波器维修的核心难点。

　　3. 屏幕显示与触控按键故障

　　设备长期使用易出现显示与操控故障，典型表现为屏幕黑屏、花屏、画面闪烁、触控失灵、机身按键与调节旋钮无响应。故障核心成因分为两类，一是屏幕硬件故障，包含背光驱动电路损坏、屏幕排线松动氧化、触控模组老化破损;二是主板信号输出异常，主板控制电路故障导致画面传输、触控信号失效。维修需精准区分故障点位，杜绝盲目更换屏幕总成，有效降低维修成本。

　　4. 系统卡顿、通讯异常与测试精度漂移

　　设备运行中出现系统卡顿、频繁死机、网口/USB联机失败、仪器无法对接电脑、眼图抖动分析数据异常、整体测量误差超标等问题，多由设备老化与环境因素导致。主要诱因包括：设备散热风道长期积灰，散热不畅造成核心芯片过热降频、性能异常;仪器固件版本存在BUG、长期未校准导致基准参数丢失;通讯接口芯片虚焊、破损;内部基准源老化漂移，引发整机测试精度偏移。需要重点注意的是，很多维修仅修复硬件故障，忽略精度校准，会导致设备带宽、时基、幅度指标不达标，测试数据完全失去参考价值。

　    WaveMaster 8000HD高带宽示波器维修核心难点

　　作为65GHz超高带宽测试设备，其维修逻辑、设备要求、技术标准远高于普通示波器，普通仪器维修团队无法胜任，核心维修难点主要有三点。

　　第一，硬件精密度极高。设备搭载大量定制射频器件、BGA封装ADC采样芯片、FPGA主控芯片，无通用替换配件，普通维修工具无法实现芯片级检修，必须配备防静电工作台、精密BGA返修台、标准信号源、专业射频校准套件等高端设备。

　　第二，静电防护要求严苛。高速采样芯片、射频通路对静电极度敏感，微小静电即可击穿核心元器件，造成不可逆损坏，全程维修、拆机、装配环节必须严格落实静电防护规范。

　　第三，维修闭环要求严格。硬件故障修复、元器件更换不等于维修完成，必须完成全通道幅度校准、时基校准、触发灵敏度调试、带宽补偿校准，修复整机出厂指标，验证眼图分析、抖动测试、高速协议解码等核心功能，出具专业检测校准报告，才能保障设备测试数据精准可靠。

　　力科WaveMaster 8000HD标准化维修流程

　　我司遵循「先外后内、先软件后硬件、先检测后维修」的专业原则，搭建标准化维修体系，最大程度保障维修质量、降低维修成本、缩短设备停机周期。

　　1. 故障接收与初步检测：接收故障设备，全面记录故障现象，完成外观、接口、供电基础检测，初步排查假性故障。

　　2. 仪器自检与功能测试：运行设备内置自检程序，搭配标准信号源进行全功能测试，精准区分系统软件故障与硬件实体故障。

　　3. 精准拆机故障定位：无尘防静电环境拆机，分层隔离电源板、主板、高速采集板、前端通道模块，精准锁定故障元器件，拒绝盲目更换整块高价板卡。

　　4. 芯片级修复与硬件调试：针对故障芯片、电路、射频通路进行更换、焊接与调试，修复硬件损伤，恢复设备基础运行功能。

　　5. 整机高精度校准：完成设备装配后，进行全维度指标校准，补齐漂移参数，还原出厂测试精度。

　　6. 老化测试与交付：设备持续老化运行测试，验证所有功能、指标稳定无误后，出具维修检测报告，提供售后质保服务。

　　日常维护保养技巧，降低设备故障概率

　　力科WaveMaster 8000HD属于高价值精密仪器，规范使用与定期维保，可大幅减少故障概率、延长设备使用寿命、规避研发停机损失。日常需做好以下几点：设备全程搭配稳压电源使用，杜绝电压浪涌冲击;严禁带电插拔探头、射频测试线缆，防止通道过压烧毁;定期清理散热风道粉尘，保障设备散热通畅;潮湿环境定期开机驱潮，避免电路氧化受潮;定期运行仪器自校准程序，及时修正精度漂移;设备长期闲置时做好防尘、防潮封存。设备出现报错、波形异常时，立即断电停机，切勿反复带电测试，避免故障扩大，及时送检维修。

　　专业维修优势总结

　　力科WaveMaster 8000HD高带宽示波器采购造价昂贵，整机换新成本极高。选择专业仪器维修团队，可实现芯片级精准修复，无需更换整板、整机，大幅节省企业采购与运维预算。同时，配套专属整机精度校准服务，彻底解决测试漂移、数据不准问题，完整恢复设备12bit高分辨率、超高采样率、超大存储的核心性能，稳定适配PCIe、DDR、PAM4等高端高速测试项目，助力企业、实验室研发工作高效推进。
