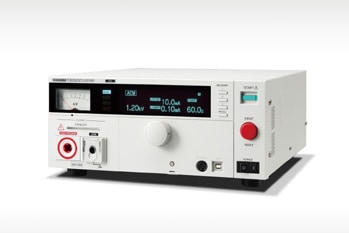

菊水(KIKUSUI)TOS5300作为经典阻抗测试仪，凭借5kV/100mA(500VA)稳定输出与PWM放大技术，广泛应用于电子元器件、家电及工业设备安规检测。但长期高负荷运行易出现开机报错、输出异常、测量不准等故障，本文结合官方手册与维修经验，整理核心排查步骤与修复方案，助力快速恢复设备性能。

　　核心常见故障与精准排查

　　1. 无法开机/开机即保护

　　故障现象：POWER键按下无响应，或开机显示“PROTECTION”、DANGER LED常亮。

　　排查步骤：

　　1. 优先检查电源线、保险丝及接地是否正常，排除基础供电问题;

　　2. 断开SIGNAL I/O接口，空载开机测试，验证是否为外部联锁信号触发保护;

　　3. 拆机检测电源模块输出电压，重点排查稳压电容、功率管及驱动板，老化元件需及时更换。

　　2. 输出电压异常/无输出

　　故障现象：设定5kV但实测电压偏低，或输出启动后立即切断。

　　排查步骤：

　　1. 执行零位校准，确认模拟电压表指针归零，排除基准误差;

　　2. 检查TL31-TOS高压测试线绝缘层是否破损，端子接触是否良好;

　　3. 检测高压输出模块，重点排查升压变压器、分压电阻及光耦器件，损坏件需同规格替换。

　　3. 测量数据不准/漂移

　　故障现象：耐压值测量偏差超±1.5%，或数值频繁跳动。

　　排查步骤：

　　1. 短路高低压测试端，执行U-FAIL/L-FAIL自检，验证测量系统有效性;

　　2. 清洁内部灰尘，检查模拟电压表、采样电路是否受干扰，远离强电磁环境复测;

　　3. 校准系统时钟，若临近校准周期，及时执行专业校准恢复精度。

　　4. 按键/通信失灵

　　故障现象：面板按键无响应，USB/GPIB接口无法连接。

　　排查步骤：

　　1. 按键故障：清洁触点碳膜，磨损处用导电银浆修复或更换按键面板;

　　2. 通信故障：更新驱动程序，更换屏蔽线缆，检测USB/GPIB接口焊点是否虚焊;

　　3. 发送*IDN?指令验证通信，若返回错误代码，需检修通信板卡。

　　5. 过热保护频繁触发

　　故障现象：测试中突然停机，显示“Over Heat”，机身局部发烫。

　　排查步骤：

　　1. 检查散热风扇是否正常运转，散热通道有无堵塞;

　　2. 降低输出负载或缩短连续测试时间，验证是否为超负载运行;

　　3. 拆机清洁散热片，更换老化导热硅脂，重点检修温度传感器。

　　标准化维修流程与关键要点

　　1. 规范维修流程

　　1. 故障备案：记录报错代码、触发条件及测试参数，明确故障范围;

　　2. 安全拆机：断电静置10秒释放残余电荷，佩戴防静电装备，严禁带电操作;

　　3. 精准检测：借助万用表、示波器定位故障模块，优先排查易损件(电容、电阻、光耦);

　　4. 规范修复：采用原厂同规格配件，焊接遵循工艺标准，避免二次损伤;

　　5. 性能验证：维修完成后执行空载/带载测试，校准关键参数，出具维修报告。

　　2. 维修核心注意事项

　　• 高压部件检修必须断电，测试时严禁触碰高压端子及测试线夹，防止触电;

　　• 更换元件时严格核对型号参数，非原厂配件可能导致设备稳定性下降;

　　• 维修后需进行2-4小时老化测试，监测输出稳定性，确保故障不复发;

　　• 若涉及高压模块大修，必须由专业人员操作，避免安全风险。

　　日常维护与预防策略

　　1. 环境管控：放置于干燥无尘、温度15-35℃、湿度40%-60%环境，远离强电磁干扰;

　　2. 定期保养：每3个月清洁测试线及内部灰尘，每年执行专业校准，保持触点良好;

　　3. 规范操作：避免超量程、超负载运行，测试前正确连接高低压端，先接低压再接高压;

　　4. 配件维护：高压测试线为易损件，出现破损需立即更换，不可自行修复;

　　5. 数据备份：定期备份测试参数，更换备份电池(建议每3年一次)，避免数据丢失。
