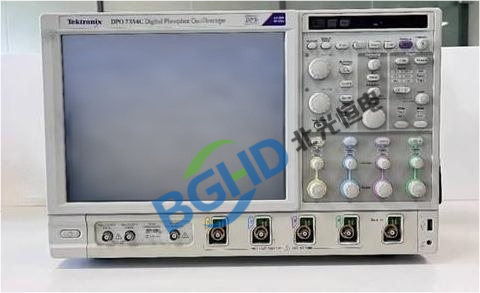

泰克 Tektronix DPO71604C 数字荧光示波器维修案例

DPO70000C 系列是泰克面向顶级应用的高性能数字荧光示波器，专为超高速串行总线、射频调制信号和前沿科研实验而设计。DPO71604C 带宽 16GHz，支持 4 通道同步采集，单通道采样率高达 50GS/s（交织模式可达 100GS/s），标配 50M 点记录长度（可扩展至 1G 点），垂直分辨率 8 位（高分辨率模式下可达 16 位），波形捕获率 >300000 wfms/s，标配 12.1 英寸高清触摸屏。凭借其 16GHz 超高带宽和卓越的信号保真度，DPO71604C 成为 PCIe Gen5、100G 以太网、高速串行总线调试和前沿科研实验的“顶级分析平台”。

北光恒电测试设备维修中心分享 DPO71604C 示波器维修案例：

仪器型号： 泰克 Tektronix DPO71604C 数字荧光示波器（16GHz，4 通道）；

故障描述： 仪器开机正常，自检通过，但通道 1 在 14-16GHz 频段相位线性度偏差严重：输入 15GHz、100mVpp 标准正弦波，通道 1 显示波形在过零点附近有明显扭曲（群延迟约 12ps）；通道 2、3、4 正常。执行通道间时偏校准和信号路径补偿后无改善。自检报“通道 1 高频相位响应异常”。

检测过程：

拆机，检查通道 1 前端模块中的相位补偿网络。DPO71604C 的每个通道前端模块包含一个可调相位均衡器，用于补偿高频段的相位非线性。将通道 1 的前端模块与通道 2 的模块交换，故障转移到通道 2，确认问题在该前端模块。

用矢量网络分析仪测量该模块的 S21 相位响应，在 14-16GHz 频段相位线性度偏差约 12ps（群延迟波动）。该相位均衡器内部使用一对变容二极管调节相位，其偏置电压由 DAC 控制。测量偏置电压，发现该电压在 14-16GHz 频段存在约 80mV 的纹波，导致变容二极管容值随频率波动，引入相位非线性。检查偏置电路的滤波电容（0.1µF，NP0），其 ESR 增大（正常<0.1Ω，实测 4Ω），导致纹波抑制不足。更换该电容后，偏置电压纹波降至 <5mV，相位线性度恢复。

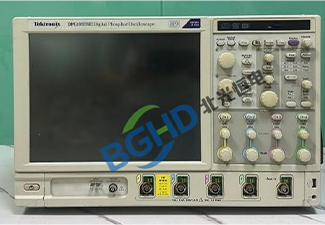

维修： DPO71604C 示波器维修案例

更换通道 1 前端模块内相位均衡器偏置电路的滤波电容（0.1µF，NP0，低 ESR），重新焊接并检查同组其他电容。重新装配后，执行完整用户自校准（包括相位校准和带宽校准）。输入 15GHz、100mVpp 正弦波，通道 1 相位线性度恢复（群延迟波动 <1ps）。通道 1 高频相位性能回归原厂指标，仪器维修完毕。
