泰克 Tektronix DPO70804C 数字荧光示波器维修案例

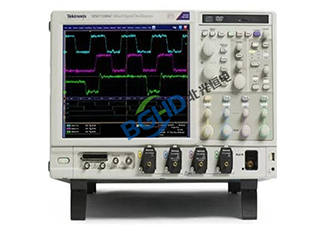

DPO70000C 系列是泰克面向顶级应用的高性能数字荧光示波器，专为超高速串行总线、射频调制信号和前沿科研实验而设计。DPO70804C 带宽 8GHz，支持 4 通道同步采集，单通道采样率高达 25GS/s（交织模式可达 50GS/s），标配 50M 点记录长度（可扩展至 1G 点），垂直分辨率 8 位（高分辨率模式下可达 16 位），波形捕获率 >300000 wfms/s，标配 12.1 英寸高清触摸屏。凭借其 8GHz 高带宽和卓越的信号保真度，DPO70804C 成为 PCIe Gen4/5、USB3.1/4、高速串行总线调试和前沿科研实验的“顶级分析平台”。

北光恒电测试设备维修中心分享 DPO70804C 示波器维修案例：

仪器型号： 泰克 Tektronix DPO70804C 数字荧光示波器（8GHz，4 通道）；

故障描述： 仪器开机正常，自检通过，但通道 2 在 6-8GHz 频段触发抖动明显增大：输入 7GHz、100mVpp 正弦波，通道 2 设置边沿触发，触发抖动约 600fs（正常应 <150fs）；降低信号频率至 5GHz 后触发抖动恢复正常（约 120fs）。通道 1、3、4 正常。自检报“通道 2 高频触发路径异常”。

检测过程：

拆机，检查通道 2 触发路径中的高频信号分配器和触发比较器。DPO70804C 的每个通道前端模块内部有一个信号分配器，将输入信号分路送至 ADC 和触发比较器。将通道 2 的前端模块与通道 1 的模块交换，故障转移到通道 1，确认问题在该前端模块。

用频谱仪测量该模块触发输出端（到触发比较器）的信号，在 7GHz 时信号幅度比输入低约 9dB（正常应 <3dB），且存在明显的相位噪声恶化。该分配器内部的一只匹配电阻（22Ω）阻值漂移（实测 44Ω），导致高频段分配损耗增大，触发比较器输入信号幅度不足且信噪比下降，无法稳定识别过零点，引入额外抖动。同时检查该电阻的焊点，发现一端有微裂纹（热循环疲劳），进一步增加了接触电阻。更换该电阻（22Ω，1%，25ppm/℃）并重新焊接后，分配损耗恢复。

维修： DPO70804C 示波器维修案例

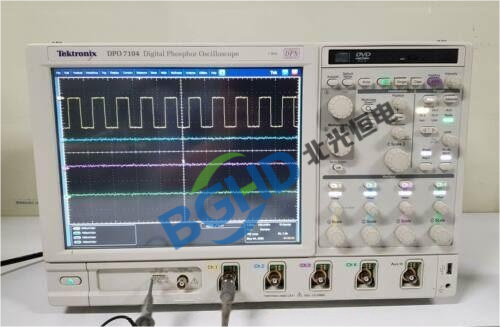

更换通道 2 前端模块内的高频分配器匹配电阻（22Ω，1%，25ppm/℃），重新焊接并清洁焊盘。重新装配后，执行触发校准和垂直校准。输入 7GHz、100mVpp 正弦波，通道 2 触发抖动恢复至约 130fs。通道 2 高频触发性能回归原厂指标，仪器维修完毕。
