泰克 Tektronix MSO71254C 混合信号示波器维修案例

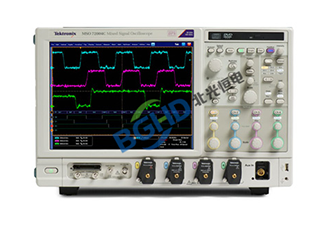

MSO70000C 系列是泰克面向顶级应用的高性能混合信号示波器，在 DPO70000C 系列的基础上增加了 16 路数字逻辑通道，适用于超高速混合信号调试。MSO71254C 带宽 12.5GHz，支持 4 通道模拟 + 16 通道数字同步采集，模拟通道采样率高达 50GS/s（交织模式可达 100GS/s），数字通道采样率 12.5GS/s，标配 50M 点记录长度（可扩展至 1G 点），垂直分辨率 8 位（高分辨率模式下可达 16 位），标配 12.1 英寸高清触摸屏。凭借其 12.5GHz 超高带宽和混合信号同步捕获能力，MSO71254C 成为 PCIe Gen5、100G 以太网、高速串行总线调试和前沿科研实验的“顶级分析平台”。

北光恒电测试设备维修中心分享 MSO71254C 示波器维修案例：

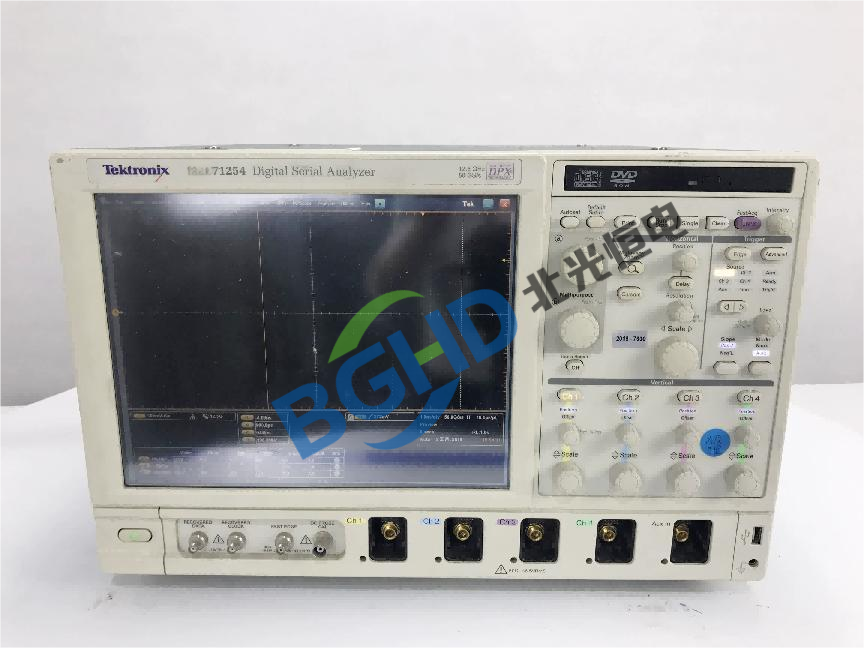

仪器型号： 泰克 Tektronix MSO71254C 混合信号示波器（12.5GHz，4+16 通道）；

故障描述： 仪器开机正常，自检通过，但模拟通道 1 在 10-12.5GHz 频段触发灵敏度下降：输入 11GHz、50mVpp 正弦波，通道 1 设置边沿触发，触发电平在信号幅度的 50% 处，屏幕无法触发；将输入信号幅度提升至 100mVpp 后可正常触发。通道 2、3、4 正常，且通道 1 在低频段（<8GHz）触发正常。自检报“通道 1 高频触发灵敏度不足”。

检测过程：

拆机，检查通道 1 触发路径中的高频信号分配器和触发比较器。MSO71254C 的每个通道前端模块内部有一个信号分配器，将输入信号分路送至 ADC 和触发比较器。将通道 1 的前端模块与通道 2 的模块交换，故障转移到通道 2，确认问题在该前端模块。

用频谱仪测量该模块触发输出端（到触发比较器）的信号，在 11GHz 时信号幅度比输入低约 10dB（正常应 <3dB）。该分配器内部的一只匹配电阻（22Ω）阻值漂移（实测 45Ω），导致高频段分路损耗增大，触发比较器输入信号不足，无法可靠触发。更换该电阻后，分配损耗恢复正常，触发灵敏度提升。

维修： MSO71254C 示波器维修案例

更换通道 1 前端模块内的高频分配器匹配电阻（22Ω，1%，25ppm/℃），重新焊接并检查同位置电容。重新装配后，执行触发校准和垂直校准。输入 11GHz、50mVpp 正弦波，通道 1 触发稳定。通道 1 高频触发灵敏度回归原厂指标，仪器维修完毕。
