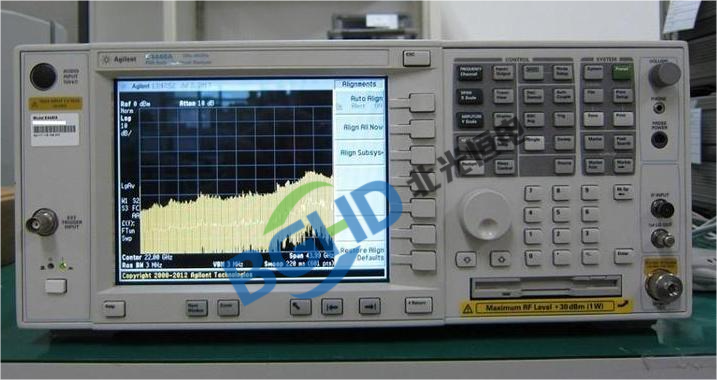

安捷伦Agilent E4445A PSA系列高性能频谱分析仪维修案例

PSA系列频谱分析仪是安捷伦高性能频谱仪的代表，以其卓越的相位噪声、宽广的动态范围和丰富的测量功能，成为高端射频测试的利器。安捷伦E4445A是PSA系列中的中等频率型号，频率范围3Hz至13.2GHz（可扩展至26.5GHz），显示平均噪声电平（DANL）低至-159dBm（前置放大开启，1GHz），相位噪声-118dBc/Hz（10kHz频偏，1GHz），全幅度精度±0.19dB，具备30MHz分析带宽（可升级至80MHz），支持包括相位噪声、噪声系数、矢量信号分析等在内的数十种测量应用。凭借其出色的灵敏度和大动态范围，E4445A适用于窄带及宽带信号的高质量分析，是雷达、通信以及通用研发测试中值得信赖的“灵敏接收机”。

北光恒电测试设备维修中心分享E4445A频谱分析仪维修案例：

仪器型号： 安捷伦 Agilent E4445A 高性能频谱分析仪（13.2GHz，PSA系列）；

故障描述： 仪器开机正常，自检部分通过，但低电平测量时迹线噪声明显异常：设置中心频率1GHz，扫宽100kHz，RBW=1kHz，VBW=10Hz，输入端接50Ω负载，此时正常底噪应约-140dBm，实测底噪约-110dBm，且迹线伴有垂直跳跃的尖峰（类似脉冲噪声）。电平较高时（-30dBm以上）测量无异常；自校准时提示“前置放大器失效”；

检测过程：

检查电源、地线，排除外部干扰。拆机，定位到射频前端的前置放大器模块（低噪声放大器LNA，用于高灵敏度模式）。使用频谱仪探针测量LNA输出端，发现当LNA被软件开启时，其输出频谱存在大量的寄生尖峰和宽带噪声，而LNA输入端接匹配负载时仍有上述现象。怀疑LNA模块内部的自激振荡或供电退耦不良。

LNA模块的供电退耦电容（多层陶瓷电容，4.7µF/16V）内部破裂，导致供电线上存在高频振荡（约45MHz），该振荡被LNA放大并表现为输出噪声抬高和寄生响应。移除该电容后振荡消失。

维修： E4445A频谱分析仪维修案例

更换LNA模块供电退耦电容（同规格低ESR MLCC），并检查其他退耦点。重新装配后，对整机进行幅度和前置放大器校准。恢复后，底噪在1GHz/RBW=1kHz下约为-139dBm，迹线平坦无异常尖峰。

前置放大器功能恢复，灵敏度指标回归原厂规格，维修完毕。
