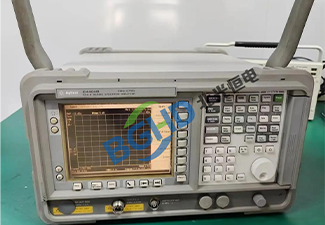

安捷伦Agilent E4404B ESA-E系列频谱分析仪维修案例

安捷伦E4404B是ESA-E系列中宽频段型号，频率范围9kHz至6.7GHz（可扩展至13.2GHz/26.5GHz），具备前置放大器和多种检波方式，显示平均噪声电平（DANL）低至-156dBm（前置放大开启），相位噪声-100dBc/Hz（10kHz频偏，500MHz载波），幅度精度±0.4dB。支持GPIB、RS232及并口，可选配跟踪源和调制分析软件。凭借较宽的频率覆盖和适中的性能，E4404B适合通用频谱测量、谐波测试及无线通信频段监测，是研发和生产的“中端多面手”。

北光恒电测试设备维修中心分享E4404B频谱分析仪维修案例：

仪器型号： 安捷伦 Agilent E4404B 频谱分析仪（6.7GHz，ESA-E系列）；

故障描述： 仪器开机正常，自检通过，但低底噪模式下（前置放大器开启）频谱噪声异常：设定中心频率1GHz，RBW=1kHz，VBW=10Hz，显示平均噪声电平约-115dBm（正常应<-140dBm）。前置放大器关断时底噪正常（约-125dBm）。高增益路径引入额外噪声，怀疑前置放大模块故障。

检测过程：

拆机，找到前置放大器模块（集成在射频板输入切换开关之后）。使用信号源注入-100dBm、1GHz信号，分别在放大器输入端和输出端用频谱仪测量。输入端信号正常，输出端增益约25dB（符合规格），但输出端噪声基底比输入端折算后高约15dB。放大器噪声系数（NF）明显偏大。

前置放大器内部的一级低噪声晶体管（HEMT）性能退化，漏电流增大，导致噪声系数从3dB恶化到15dB。偏置电路的电阻老化，使工作点偏移，进一步恶化信噪比。

维修： E4404B频谱分析仪维修案例

更换前置放大器模块中老化的低噪声晶体管（同型号，注意静电防护），并校准偏置电阻。若无原型号，可替代以同规格低噪声放大器芯片（如ATF-55143）。重新调试放大器增益和噪声系数，使用频谱仪加噪声源验证。恢复装配后，进行整机幅度校准和噪声系数补偿。

前置放大器开启时底噪恢复至-145dBm（1GHz，RBW=1kHz），符合原厂典型值，维修完毕。
