案例分享：西安某军工单位泰克DPO4000示波器成功修复纪实

 近日，西安某军工单位委托我司维修一台故障的泰克DPO4000系列示波器。该设备为该单位重点实验室核心测试仪器，其高精度采集功能失效直接影响了项目进度。我司工程师团队凭借精湛的技术与严谨的流程，在最短时间内成功恢复设备性能，获得客户高度认可。

一、 设备故障现象

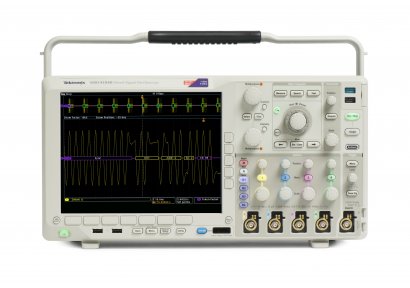

客户送修的示波器型号为泰克DPO4032/DPO4054(请根据实际情况填写)，故障表现为：

无法开机： 按下电源键后，设备无任何指示灯反应。

通道异常： (若故障为采集问题)开机后自检报错，所有通道基线无显示，或波形严重失真。

该设备长期承担某型装备的信号测试任务，停机对实验室排期造成了较大压力。

二、 故障诊断与检测

由于涉及军工单位的保密要求，我司在无图纸的情况下，采用逆向检测与模块隔离法进行故障定位：

电源模组检测： 拆机后首先检测电源板。发现主电源输出异常，多路电压偏低且伴有较大纹波。经检测，确认位于电源初级侧的高压滤波电容鼓包及PWM控制芯片损坏，导致无法带载启动。

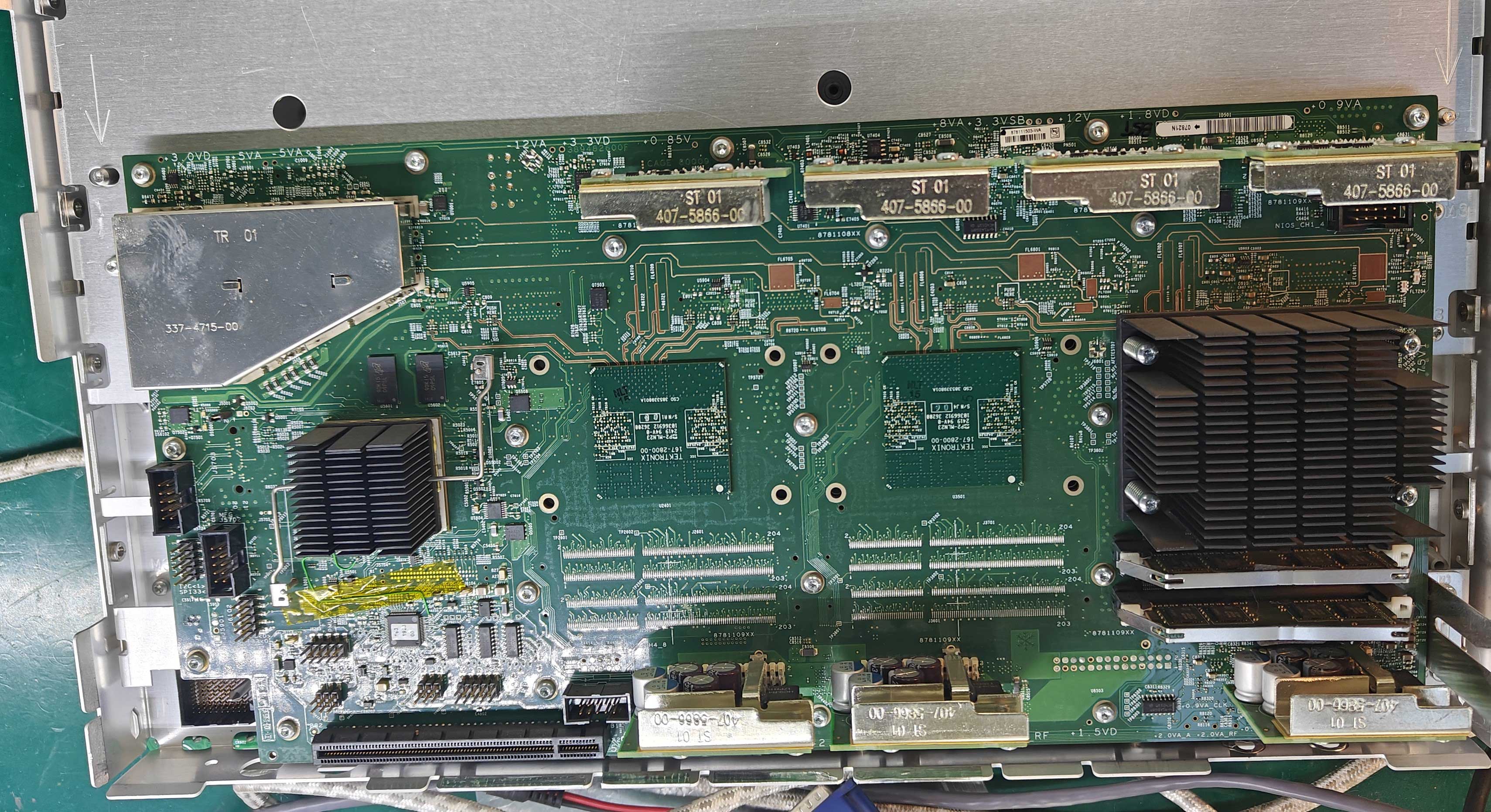

采集板检测： 在修复电源后，设备可以开机但仍报通道错误。进一步对采集板进行信号注入测试，发现通道输入端的衰减器模块灵敏度下降，导致微弱信号无法被正确采集。

三、 维修过程与工艺

针对上述故障，我司严格按照军工级维修标准执行操作：

精细维修： 在百级净化台对多层PCB板进行微区操作，采用精密热风焊接工作站更换损坏的电源芯片及高脚位IC，确保不损伤周边的密集线路。

元件匹配： 更换的衰减器模块采用原厂拆机良品，确保阻抗匹配与频率响应与原机完全一致。

严格校验： 维修完成后，使用Fluke高精度校准仪对示波器进行全带宽、全量程校准，确保垂直灵敏度、时基精度达到出厂技术指标。

四、 测试与交付

经过连续48小时的老化烤机测试，示波器运行稳定，所有通道波形恢复正常，底噪极低，FFT分析功能精准无误。

我司为该军工单位出具了详细的维修报告及6个月质保承诺。设备重新投入某重点型号的测试任务中，运行状态良好。

五、 为什么军工单位选择我们?

资质保密： 签署严格保密协议，维修过程全程监控，确保数据不外泄。

备件充足： 长期储备泰克、是德科技、安捷伦等品牌的主流型号备件库，大幅缩短维修周期。

技术扎实： 维修团队平均工龄8年以上，擅长处理多层板疑难故障。
