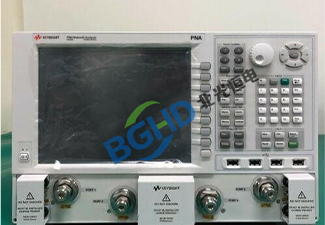

安捷伦Agilent N5225A PNA-X系列微波网络分析仪维修案例

PNA-X系列是安捷伦（现是德科技）最先进的矢量网络分析仪，集成了第二个内置信号源和接收机，可完成非线性、噪声系数、混频器测量等复杂测试。N5225A是PNA-X系列中的50GHz型号，频率范围10MHz至50GHz（可扩展至67GHz/110GHz），系统动态范围高达126dB（50GHz），迹线噪声优于0.002dB，输出功率+10dBm（50GHz），接收机噪声系数低于12dB，支持四端口全电子校准和脉冲测量。凭借其宽频带、高动态和灵活的测量架构，N5225A成为毫米波通信、相控阵雷达及高速数据链路测试的“宽频带专家”。

北光恒电测试设备维修中心分享N5225A网络分析仪维修案例：

仪器型号： 安捷伦 Agilent N5225A PNA-X 微波网络分析仪（50GHz，4端口，带噪声系数选件）；

故障描述： 仪器开机正常，自检基本通过，但端口1的接收机噪声系数在25-40GHz频段异常恶化：使用内置噪声系数测量功能，设置频率30GHz，仪器自身显示噪声系数约为12dB（正常应<6dB）。用外部噪声源验证，同样偏高。执行接收机校准（Receiver Cal）后无改善。其他端口正常。用户校准（直通）后，端口1测量低噪声放大器增益时结果偏低且波动。

检测过程：

拆机，检查端口1接收机的高频部分。N5225A接收机采用下变频方案。将端口1的接收机模块与端口2交换，故障转移到端口2，确认接收机模块问题。用频谱仪探测接收机内部各节点，发现混频器后的IF放大器增益下降，且伴随异常噪声基底抬高。

接收机模块内第一级IF放大器（GaAs MMIC）的性能退化，其供电退耦电容漏电导致电源纹波增大，同时该放大器本身因静电损伤噪声系数升高。测量发现其输入端回波损耗异常。

维修： N5225A网络分析仪维修案例

更换接收机模块中退化的IF放大器芯片（同型号，如HMC615），并更换漏电的退耦电容（10µF/16V钽电容）。重新装配后，执行全接收机校准和噪声系数校准。验证30GHz处噪声系数恢复至5.2dB（典型值）。端口1测量低噪声放大器增益的准确性恢复。噪声系数指标回归原厂规格，维修完毕。
