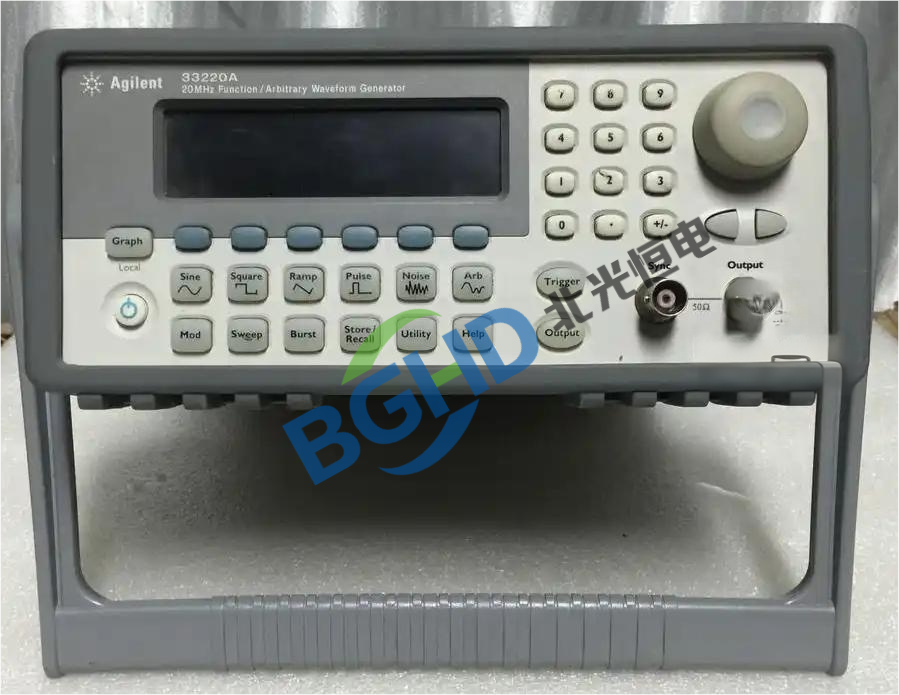

安捷伦Agilent 33220A函数/任意波形发生器维修案例

函数/任意波形发生器是电子测试领域最基础、最通用的信号激励设备，能够输出正弦、方波、三角波、脉冲及任意波形，广泛应用于电路调试、传感器测试及教学实验等领域。安捷伦33220A是一款高性能20MHz函数/任意波形发生器，采样率250MSa/s，垂直分辨率14位，存储深度64k点（可扩展至8M点），具备低于1ns的抖动和-70dBc的谐波失真，支持AM、FM、PM、FSK、PWM等多种调制模式，标配USB、LAN和GPIB接口。凭借其优异的信号质量和灵活的工作模式，33220A成为研发实验室和生产线中不可或缺的“通用波形工坊”。

北光恒电测试设备维修中心分享33220A波形发生器维修案例：

仪器型号： 安捷伦 Agilent 33220A 函数/任意波形发生器（20MHz，250MSa/s）；

故障描述： 仪器开机正常，自检通过，但方波输出上升时间明显变慢：设定输出频率100kHz、5Vpp方波，用示波器测量上升时间约为80ns（规格应<15ns），下降时间正常约10ns；正弦波和三角波输出正常；调节输出幅度，上升时间无明显变化；输出负载设置为50Ω，实际接50Ω负载；

检测过程：

检查输出电缆及终端匹配，排除外部容性负载影响；拆机检测方波整形和驱动电路；

用示波器探测方波形成比较器输出的TTL信号，上升时间正常（约5ns），但经过输出放大器后变慢；输出放大器（高速缓冲器）的灌电流能力下降，仅能提供正常的拉电流，导致上升沿驱动不足；

进一步检测发现，输出级互补双极晶体管中的NPN管（2N2369）性能退化，C-E极导通电阻增大（从正常2Ω升至约50Ω），同时基极驱动电阻阻值增加，使上拉驱动受限。

维修： 33220A波形发生器维修案例

更换输出级老化的NPN晶体管及对应的基极驱动电阻，配对更换同臂PNP管以保持对称；

重新装配后，使用示波器验证方波上升时间（1kHz/5Vpp，50Ω负载）恢复至12ns以内；

方波输出上升时间符合原厂规格，其他波形功能验证正常，维修完毕。
