泰克DPO7254示波器基线波形异常故障维修案例

　　故障描述

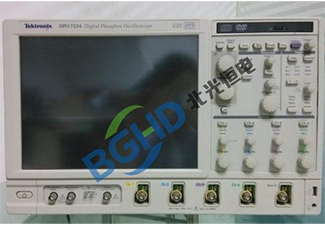

　　客户送修一台Tektronix DPO7254示波器，2.5GHz带宽。四通道基线均偏离零电平，无信号输入时基线偏移约两格，且各通道偏移量不一致。接入信号后波形叠加在偏移基线上，测量值全部超差。

　　故障排查

　　四通道同时偏移且程度不同，故障应在通道共用电路部分。拆机检查模拟前端板各路供电，±5V正常，但偏置电压基准输出实测+1.8V，正常应为+2.5V。该基准为四个通道的缓冲放大器提供直流工作点，电压偏移直接导致所有通道基线偏离零位。

　　追溯基准电压来源，由一颗精密基准芯片提供。测量芯片输入供电正常，输出端滤波电容外观无异常。拆下电容用电桥测量，标称10μF实测仅0.8μF，ESR超标。电容失效导致基准输出电压跌落且纹波增大。

　　维修处理

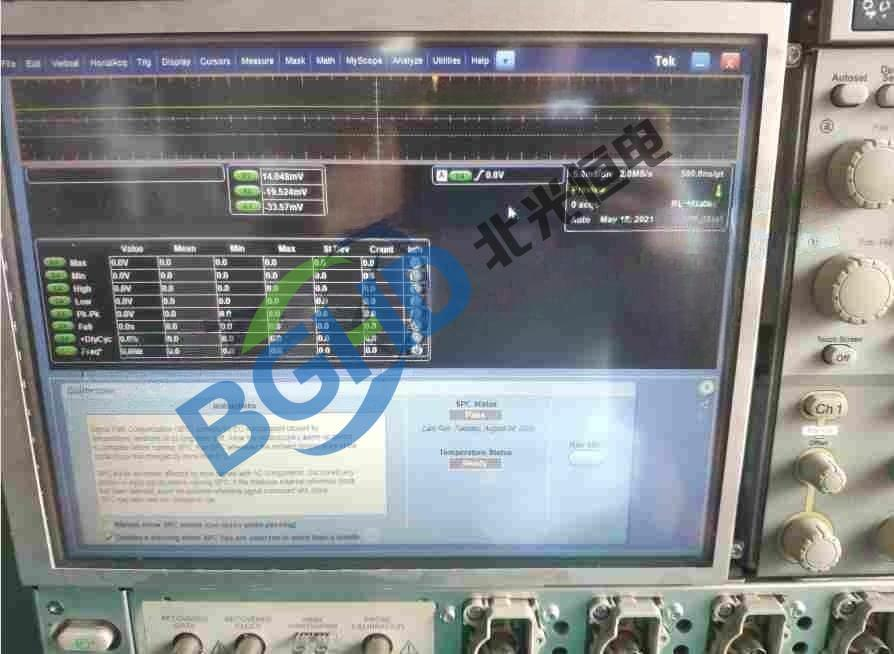

　　更换同规格滤波电容，基准电压恢复至+2.50V。装机后四通道基线均归零，自校准通过，全通道精度验证合格。

　　维修小结

　　基线偏移的根因是模拟前端偏置基准电容老化，电压跌落导致所有通道工作点偏移。四通道同时异常应优先查公共偏置电路而非逐个排查独立通道。
