泰克（Tektronix）DPO72504DX 数字荧光示波器维修指南

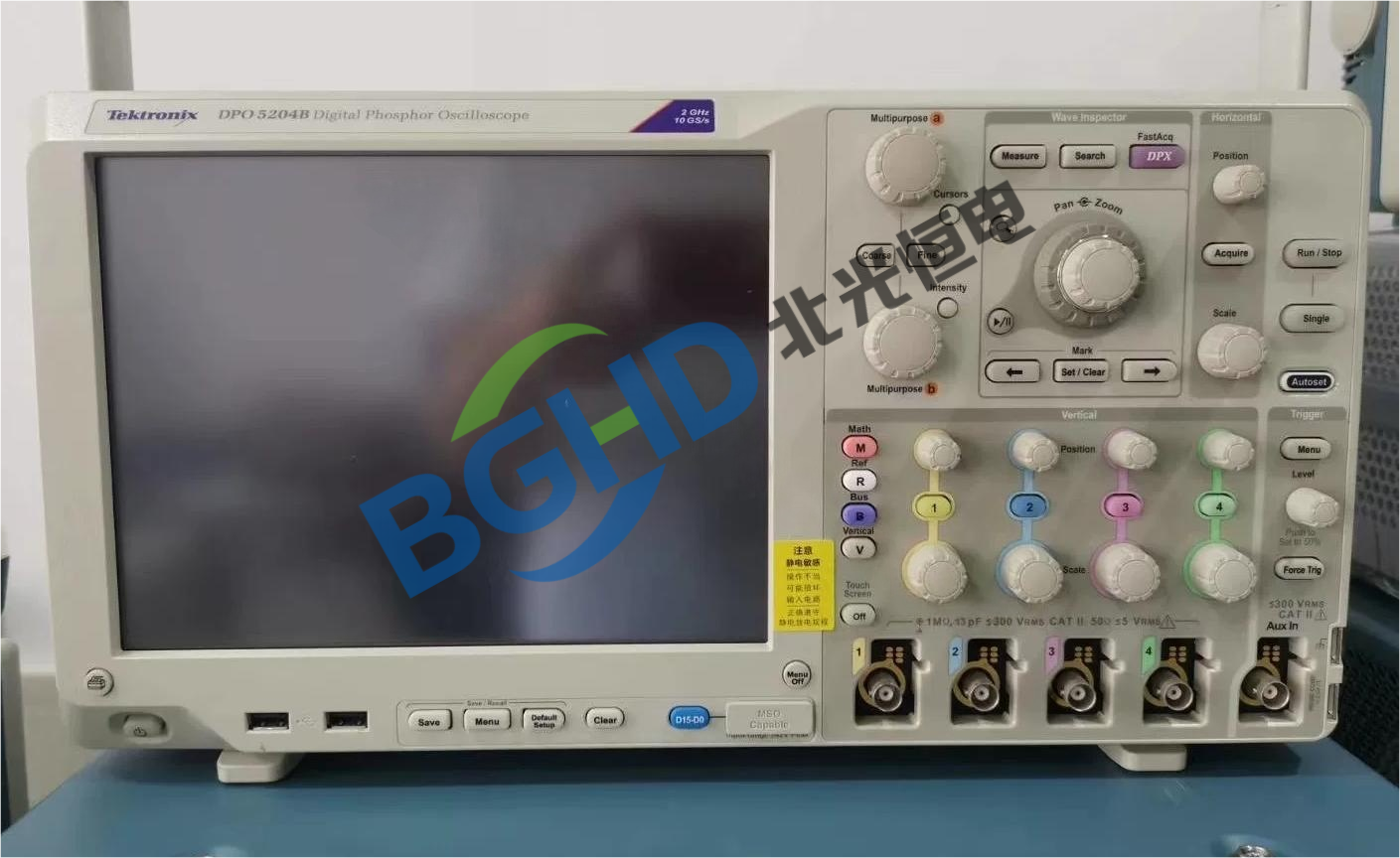

泰克（Tektronix）DPO72504DX 数字荧光示波器

设备特点：

DPO72504DX是泰克MSO/DPO70000DX系列中的高端型号，模拟带宽高达25GHz，在2通道模式下最高可实现100GS/s的实时采样率。标配记录长度为31.25M点，可扩展至1G点。它采用行业领先的信号保真度和低噪声设计，能帮助工程师精确地查看和分析高速信号。DPO72504DX具备4个模拟通道，并支持Pinpoint触发技术，可高效捕获间歇性故障。广泛应用于高速串行总线（如PCIe、USB、DisplayPort等）的一致性测试、雷达系统测试和高速数字设计验证等领域。

常见故障现象：

• 开机与电源故障：无法开机（按开机键无反应），或开机后自动关机。

• 显示故障：屏幕黑屏、白屏、蓝屏、花屏，或屏幕暗淡但有显示。

• 通道与采集故障：特定通道无信号、无基线、输入阻抗异常、带宽不足（25GHz处衰减超过3dB）或信号采集异常。

• 自检与校准故障：开机自检报错，或信号路径补偿（SPC）校准失败。

• 触发系统故障：波形晃动，无法稳定捕获，或特定触发模式失效。

• 操作与控制故障：按键无反应，或旋钮调节失灵、跳码。

• 系统启动故障：开机显示“BOOTMGR IS MISSING”，无法进入Windows操作系统。

• 散热故障：风扇噪音大、不转，或设备因过热保护而自动关机。

• 固件与兼容性问题：连接P7700系列探头后波形迹线消失。

维修步骤与重点模块：

1. 电源故障导致无法开机或自动关机
检查电源线和保险丝。打开机箱后，检测电源分配板的各组输出电压。DPO72504DX采用模块化电源设计，常见故障为滤波电容老化、电压转换芯片击穿或保险电阻开路。如果电源模块损坏，需更换同型号组件。此外，开机后自动关机通常由电源板电容老化引起，导致电压时序异常并触发保护，需更换对应滤波电容。

2. 显示故障（黑屏、白屏、花屏）
屏幕无显示或花屏时，首先检查屏幕排线是否松动或氧化。如果无效，通过外接显示器判断故障位置：若外接正常，则问题在屏幕总成或背光驱动板；若外接也无显示，则可能是主板显示芯片或显存损坏。

3. 25GHz带宽失效导致高频测量不准
用网络分析仪测试通道频响，确认在25GHz处衰减是否超过3dB。此类故障通常由前端放大器偏置漂移或高频补偿电容老化引起。在维修模式下执行通道频响校准，若无法通过，需更换对应通道的前端放大模块。所有测试必须使用低损稳相电缆。

4. 自检与SPC校准失败
开机自检报错或SPC失败，通常指向采集板上的ADC模块或内校准源损坏。拆机后取出采集板，逐级测量ADC芯片的供电、参考电压及时钟信号。ADC芯片为BGA封装，需使用专业BGA返修台进行拆焊与更换。更换后需执行完整的SPC和增益校准。

5. 触发系统故障导致波形晃动
波形无法稳定捕获时，首先检查触发源和触发电平设置。若设置无误，换通道测试：如果某个通道触发正常而另一个不行，则问题出在该通道的触发比较器上。DPO72504DX支持高达6.25Gb/s的高速串行码型触发，其触发电路使用专用高速比较器芯片，损坏后需更换并重新校准触发精度。

6. 硬盘损坏导致系统无法启动
开机显示“BOOTMGR IS MISSING”，通常是硬盘损坏或系统文件丢失。使用U盘启动盘进入WinPE系统，检查硬盘SMART信息。若硬盘损坏，需更换同规格工业级固态硬盘，并使用泰克专用恢复介质重装Windows系统及示波器应用程序。完成后需重新激活软件许可证并执行自检校准。

7. NVRAM电池耗尽导致校准数据丢失
开机提示“Cal Data Lost”，表明主板上的NVRAM电池已耗尽。该电池用于保存校准数据，寿命约5-10年。更换NVRAM芯片后，必须使用标准校准源重新执行完整的外部校准流程，包括垂直增益、偏置和时基校准。

8. 旋钮与按键故障
旋钮跳码或按键无反应，通常由按键板排线松动或旋钮编码器内部触点氧化引起。先检查并清洁排线。若无效，拆下编码器用精密清洁剂清洗，或直接更换同型号编码器。

9. 固件与探头兼容性问题
连接P7700系列探头后波形迹线消失，这通常由固件Bug引起。可尝试将示波器固件升级至最新版本解决。泰克官方固件更新还包含常规Bug修复。

10. 散热与风扇故障
设备过热或自动关机，需检查散热风扇。如果风扇转速异常或噪音过大，应更换同规格的高风量风扇，并清理散热片和风道中的积灰。

维修后验证清单：

日常维护建议：

1. 定期加电与校准：每月至少加电一次并运行SPC校准，如果SPC失败则表明仪器存在硬件故障。

2. 规范使用高频信号：25GHz以上信号必须使用低损稳相电缆。

3. 注意采样率限制：100GS/s采样率模式仅在2通道下可用，4通道同时工作时采样率自动降至50GS/s。

4. 做好静电防护：操作内部模块前，务必佩戴防静电手环，在防静电工作台上进行操作。

5. 保持散热良好：每季度使用压缩空气清洁风扇滤网，保持设备周围通风良好。

6. 关注关键部件状态：定期检查NVRAM电池状态，及时备份硬盘内的重要数据和许可证文件。

7. 禁止热插拔：严禁在开机状态下插拔信号连接器和探头。

8. 寻求专业帮助：遇到无法自行解决的问题，及时联系专业维修服务商。DPO72504DX内部没有可由用户更换的部件，除电源模块外，其他电子组件和模块均需由专业机构处理。
