泰克（Tektronix）DPO2024B 数字荧光示波器维修指南

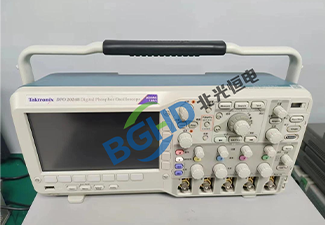

泰克（Tektronix）DPO2024B 数字荧光示波器

设备特点：

• 带宽：200MHz

• 通道数：4个模拟通道

• 采样率：1GS/s

• 记录长度：1M点

• 上升时间：2.1ns

• 波形捕获速率：5000wfm/s

• 显示：7英寸宽屏TFT-LCD彩色显示器

• 接口：前面板USB主控端口、后面板USB设备端口

• 应用：嵌入式系统调试、电源分析、高速数字设计、串行总线解码

常见故障现象：

• 插电不开机，电源指示灯不亮

• 开机后风扇转但屏幕不亮

• 自检报错（采集错误、校准错误）

• 单个通道无波形

• 多个通道同时无波形

• 屏幕花屏

• 按键失灵或旋钮跳码

• 波形噪声大

• 测高频信号幅度不准

• USB通讯故障

维修步骤与重点模块

1. 完全不开机

插上电源线后机器完全没反应，指示灯不亮，风扇不转。先换一根电源线试一下，排除线的问题。还不行就开盖查电源板。DPO2024B的电源板输出+5V、+12V、-12V、+3.3V。用万用表测电源板输出端有没有+5V待机电压。没有待机电压的话，问题出在电源板初级。常见的是大滤波电容鼓包或保险丝熔断。有待机电压但按开机键没反应，查开机按键排线是否断了，按键本身用万用表测一下按下时通不通。

2. 风扇转但屏幕不亮

风扇转了说明电源板已经工作，+12V和+5V都出来了。拿个手电筒贴着屏幕照一下。能看到画面但没背光的话，背光LED驱动芯片烧了。完全看不到画面，把屏幕排线拔下来重新插。还不行的话，把机器背面的VGA口接到电脑显示器上。外接有图像说明屏幕总成坏了，外接也没图像说明主板的显示输出芯片坏了。

3. 自检报错

开机自检报错采集错误（Acquisition Failed）。采集板上的ADC芯片或FPGA坏了。先查ADC供电和参考电压，正常的话ADC芯片可能坏了，要BGA返修换ADC。报错校准错误（Cal Error）的话，主板上的EEPROM存放的校准数据丢了，换EEPROM芯片然后重写校准数据。报错CAL不完的话，某个通道的前端电路有问题。

4. 单个通道无波形

四个通道里某一个没波形。把好通道的探头换到坏通道上试一下，排除探头问题。探头没问题但通道仍然没波形，从BNC座往里面逐级测信号。BNC座的中心针缩回去是常见问题，换BNC座。BNC座好的话，衰减器继电器有没有咔嗒声，没声音继电器坏了。信号到了继电器正常但过了放大器没了，放大器芯片烧了。

5. 多个通道同时无波形

两个以上通道同时没波形，问题不在单个通道，查公共部分。先测采集板上的主时钟晶振有没有起振，用示波器量晶振两个脚，应该能看到几十兆的波形。晶振好的话，查ADC参考电压，正常应该是1.25V或者2.5V，这个电压没了ADC就不工作。参考电压芯片坏了换掉。如果时钟和参考电压都正常，采集板和主板之间的连接器松了，拔掉重新插紧。

6. 屏幕花屏

屏幕上出现花条纹或乱码，但按键和波形采集功能可能是正常的。先把主板上的CR2032电池换了，电池没电会导致显示参数错乱。然后把所有屏幕排线拔下来，金手指用橡皮擦擦亮再插回去。大部分花屏这样就能解决。还花屏的话，主板上的显存芯片坏了，要换显存颗粒。

7. 按键失灵或旋钮跳码

按键按了没反应，先检查按键板到主板的排线，排线插口氧化接触不良是常见问题，拔下来擦一下金手指。排线没问题的话，按键本身坏了，换新的微动开关。旋钮转的时候数字乱跳，编码器内部触点氧化了，拆下来用精密清洁剂喷进去反复旋转清洗，洗两次还不行就换新编码器。

8. 波形噪声大

输入纯净信号时屏幕上波形很粗。先检查探头接地夹有没有夹好，接地线断了噪声会很大。接地没问题的话，把探头拔掉，把通道输入口用短路帽短接到地。屏幕上的基线如果还是粗的，内部电源纹波太大了，测电源板输出端纹波电压，超过50mV就是滤波电容老化了，换掉电解电容。

9. 测高频信号幅度不准

输入高频信号（接近200MHz）时幅度衰减严重。先确认探头是不是打在10X档，1X档带宽只有6-10MHz，测高频要用10X档。探头档位没问题但幅度还是偏低，通道的高频补偿电路有问题，补偿电容老化导致高频增益下降。用专用的补偿调整工具微调高频补偿电容，调整后输入方波看边沿是否平直。

10. USB通讯故障

U盘插进去没反应。先确认U盘是FAT32格式。格式没问题但读不到，测USB口的5V供电，保险丝烧了就没5V。供电正常但还是读不到，USB HUB芯片坏了。无法与PC联机的话，查USB设备端驱动是否正确安装，驱动正常但连接失败，USB桥接芯片坏了。

维修后验证清单
