泰克（Tektronix）MSO2002B 混合信号示波器维修指南

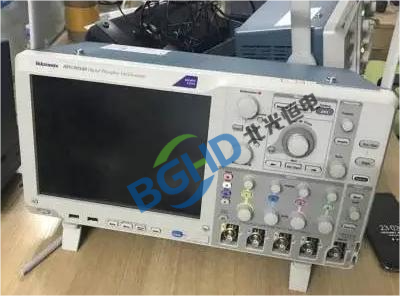

泰克（Tektronix）MSO2002B 混合信号示波器

设备特点：

• 带宽：70MHz

• 模拟通道数：2个

• 数字通道数：16个

• 采样率：1GS/s

• 记录长度：1M点

• 上升时间：5ns

• 显示：7英寸彩色液晶屏

• 接口：USB、LAN（选配）

• 应用：混合信号调试、嵌入式系统开发、数字/模拟联合分析

常见故障现象：

• 通电开机后电源指示灯不亮，整机无响应

• 开机后屏幕黑屏，但风扇正常运转

• 开机后反复重启或卡在启动界面

• 自检过程中报错无法进入系统

• 模拟通道单通道无波形或幅度不准

• 数字通道16路中部分通道不工作

• 数字通道逻辑电平判断错误

• 模拟通道与数字通道同时采集时时间对齐偏差

• 波形噪声过大或基线漂移

• 按键无反应或旋钮跳码

• 无法读取U盘

• 数字探头P6316无法识别

维修步骤与重点模块

1. 通电开机无反应

插上电源线后，电源指示灯不亮，屏幕无任何显示。首先确认外部电源正常后，开盖检查内部电源板。MSO2002B使用开关电源，输出+5V、+12V、-12V三组电压。在通电状态下用万用表测量电源板到主板的排线接口，测量+5V端是否有5V电压。如果没有，问题出在电源板初级侧。常见故障为电源板上的大滤波电容（400V/100μF）鼓包失效，或开关管短路导致保险丝熔断。如果+5V正常但整机不启动，问题在主板的启动电路或前面板开机按键排线断裂。

2. 开机黑屏但风扇转

故障现象为主板已经上电，风扇转动，但屏幕无任何显示。先拔掉屏幕排线，用外接VGA显示器连接主板VGA接口，如果外接显示器有图像，说明主板显示输出正常，问题在屏幕总成或排线。如果外接也没有图像，问题在主板显示部分。屏幕总成损坏常见为背光LED灯条老化或屏幕排线插口虚焊。用强光手电照射屏幕表面，如果能隐约看到波形和菜单字样，可以确定为背光损坏。

3. 开机反复重启或卡住

开机后仪器反复重新启动，或者停在Tektronix Logo画面无法进入操作界面。首先尝试固件恢复：将官网下载的固件文件放入FAT32格式的U盘根目录，插入前面板USB口，同时按住Utility键并开机，进入固件升级模式。如果固件恢复后仍然无法进入系统，可能是主板上的Flash芯片物理损坏，需要更换Flash芯片。同时检查主板上的实时时钟电池CR2032电压是否正常，该电池电压低于2.5V时会导致启动参数错乱。CR2032电池是用户可更换的，更换后需要重新设置时间和日期。

4. 自检报错

自检过程中弹出错误代码。常见的错误代码及对应处理方法如下：代码2101表示内部温度异常，检查风扇是否停转或通风口堵塞；代码2201表示采集系统异常，包括ADC芯片损坏、FPGA配置丢失、采集板供电故障；代码2301表示触发系统异常，触发比较器或触发电平DAC损坏；代码2401表示电源系统异常，电源板某一路电压输出超差。查看错误日志的方法为：Utility → Options → Error Log。根据错误日志指向的具体模块进行维修。

5. 模拟通道无波形

两个模拟通道中，某一个通道完全没有波形，而另一个通道正常。首先检查该通道的BNC接口，用万用表测量BNC中心针到主板前端电路的通断，如果开路则更换BNC座。如果BNC正常，将通道设为DC耦合，接入1V直流电压，测量前端衰减器输出端的电压值。如果衰减器输出端有正常的电压值但屏幕无显示，说明衰减器后的前置放大器损坏。如果衰减器输出端没有电压值，则衰减器继电器触点氧化，切换到1MΩ和50Ω档位反复切换几次，有时可以清除氧化层。如果切换后仍然没有信号，需要更换衰减器组件。

6. 数字通道部分不工作

MSO2002B的16个数字通道通过P6316探头排线连接。个别通道不工作时，先更换已知良好的P6316探头，排除探头本身的问题。如果更换后相同通道仍然不工作，问题在仪器的数字通道输入接口板。拆机后检查16个通道对应的输入比较器芯片（通常为8通道一组），输入电压超过±40V时会导致比较器输入端击穿。用示波器测量该通道比较器输出端是否有电平变化，如果始终固定在高电平或低电平，说明比较器已损坏，需要更换该通道组的比较器芯片。P6316探头内的弹簧触点也需要检查，长时间使用后触点氧化变黑，影响接触可靠性，可以用无水乙醇擦拭。

7. 数字通道逻辑电平判断错误

数字通道显示的逻辑电平与实际不符。MSO2002B的数字通道门限电压可以独立调节，范围为-20V到+20V。如果门限设置错误，会导致电平判断错误。如果门限设置正确但判断仍然异常，比较器芯片的参考电压已经漂移，需要更换该通道组的比较器芯片。对于要求较高的数字信号调试，建议使用指定的门限电压值：TTL为1.4V、CMOS为2.5V、ECL为-1.3V。

8. 模拟数字通道时间不对齐

模拟通道和数字通道同时采集时，两者在时间轴上出现明显的错位。MSO2002B的模拟通道和数字通道使用独立的ADC和存储路径，出厂时已做过时间对齐校准。如果用户自行做过校准操作不当，会导致对齐参数丢失。执行System → Alignment → Align All，运行完整的时间对齐校准。如果校准后仍然无法对齐，可能是模拟通道和数字通道共用的采样时钟分配电路故障，导致时钟偏斜，需要检查时钟分配芯片。

9. 波形噪声过大

输入纯净信号时波形上叠加大量杂波。先检查探头补偿信号是否正常，如果探头补偿信号本身噪声就很大，问题在仪器内部的参考源。如果探头补偿信号干净但通道测量噪声大，检查该通道的接地是否良好。MSO2002B的通道输入阻抗为1MΩ，如果前端输入保护二极管漏电，会造成偏置电流增加，产生额外的散粒噪声。检查输入保护二极管是否漏电，漏电则需要更换。另外，USB接地不良也会引入共模噪声，检查USB线是否使用带有磁环的屏蔽线。

10. 按键或旋钮异常

部分按键按压后无反应，或者旋转旋钮时数值不规则跳动。按键无反应时，先检查前面板按键板与主板的连接排线，排线插口氧化会导致接触不良。拆下排线用橡皮擦擦拭金手指。如果排线正常，用万用表测量按键触点在按压前后的通断情况，如果按压后仍然不通，导电橡胶老化，需要更换整个按键面板。旋钮跳码时，是旋钮编码器内部触点氧化，需要拆下编码器喷入精密清洁剂并反复旋转清洗。清洗无效则需要更换同型号编码器。MSO2002B编码器为EC11型5脚编码器。
