泰克（Tektronix）示波器 MDO/DPO系列维修指南

发布时间：2026-06-12 15:08:52 人气：

泰克（Tektronix）示波器 MDO3000/4000/7000/DPO70000/VM6000系列综合维修


涵盖型号：

MDO32、MDO34（MDO3000系列，混合域示波器，带宽100MHz-1GHz，内置频谱分析仪）
MDO3012、MDO3032、MDO3052、MDO3014、MDO3034、MDO3054（MDO3000系列，2/4通道，频谱分析仪9kHz-3GHz/6GHz）
MDO4014B/C（MDO4000系列，带宽350MHz-1GHz）

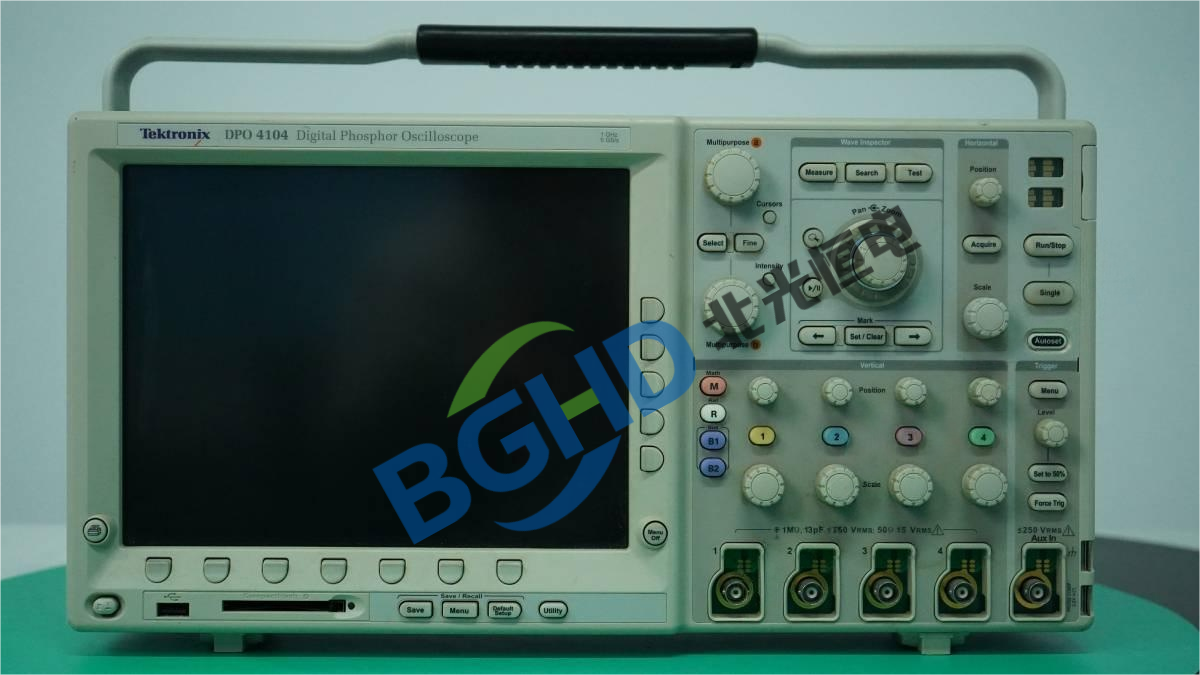

DPO4104B/C（DPO4000系列，1GHz）
DPO7054、DPO7104/C、DPO7254/C、DPO7354C（DPO7000系列，带宽500MHz-3.5GHz）
DPO71254B/C（DPO70000系列，12.5GHz-33GHz）
VM6000（视频测量仪，视频信号测试）

设备共性特点：

操作系统：Windows Embedded（部分）或嵌入式系统
触摸屏：部分型号（MDO3000/4000）
混合域功能：MDO系列内置频谱分析仪、信号发生器（选件）
连接接口：USB、LAN、GPIB（选件）、视频输出（VGA/DVI）

常见故障现象分类

故障类别	典型表现
电源类	不开机、电源灯不亮、风扇不转、自动断电
启动类	卡在启动画面、自检报错、系统蓝屏（Windows型号）
显示/触控类	屏幕花屏、白屏、背光暗、触摸失灵（MDO）
模拟通道	通道无波形、幅度不准、噪声大、偏置误差
数字通道（MSO）	MSO型号逻辑通道不工作
频谱分析仪（MDO）	底噪高、频率不准、幅度偏差
触发故障	无法稳定触发、触发电平不准
旋钮/按键	编码器跳动、按键无响应
通讯/接口	USB、LAN不识别，探头接口故障
风扇/散热	风扇噪音大、过热关机

维修步骤与重点模块（按型号分组）

MDO3000/4000系列（混合域示波器）

1. 不开机/电源故障

检查外部电源线及保险丝（F1，3.15A/250V，内部）。开关电源输出+5V、+12V、-12V、+3.3V等。常见：主滤波电容鼓包（470µF/450V）、电源管理IC（TOP247）损坏。
待机指示灯亮但按开机无反应：检查前面板开机键排线及开机信号路径。

2. 启动卡死/自检报错

卡在“Tektronix”界面：固件损坏，通过USB强制升级（按特定键+开机）。
自检报“Acquisition Fail”：采集板（ADC/FPGA）故障。MDO3000使用ADC芯片（HMCAD1511）或泰克ASIC。检查ADC时钟（100MHz）及供电（1.8V）。
“RF Board Error”：内置频谱分析仪模块通信失败，检查射频板（RF board）连接及供电。

3. 频谱分析仪故障（MDO特有）

底噪高（>10dB）：前端射频开关（SPDT）或低噪声放大器（如HMC311）损坏。
频率不准：内部参考振荡器（10MHz TCXO）老化，更换并校准。
幅度偏差大：RF衰减器（步进）触点氧化；执行RF自校准（Utility → Cal → RF Cal）。
跟踪源无输出（选件）：跟踪源放大器损坏，更换模块。

4. 模拟通道故障

通道无波形：检查前端继电器/衰减器（如G6K-2F-Y-TR）。更换损坏的输入放大器（如LMH6517）或ADC。
幅度不准：执行信号路径补偿（SPC）。若失败，检查内部校准源（1kHz方波）幅值（应≈0.5V）。
噪声大：电源纹波或前端屏蔽不良。

5. 显示/触控故障

液晶屏花屏/白屏：更换显示屏总成（7英寸或9英寸，与触摸屏一体）。背光不亮检查背光驱动（6脚IC）。
触摸失灵：重新校准（Utility → Touch Screen Cal）；更换触摸屏（与LCD一体）。

6. 旋钮/按键

编码器跳动：清洗或更换（EC11型）。
按键无反应：前面板导电橡胶老化，清洁或更换。

7. 风扇/散热

风扇不转或噪音：更换（DC 12V，40mm×40mm，台达或建准）。
过热保护：清理灰尘，检查风道。

DPO4000/7000系列（高性能示波器）

1. 电源与启动

DPO4000/7000常见电源故障：主开关管（IRF840）击穿，保险丝熔断。电源板输出+5V、+15V、-15V、+3.3V、+1.8V。
启动报错“System Error”：主板DRAM或Flash损坏，需BGA返修或换主板。

2. 模拟通道（DPO7000高达3.5GHz）

通道无信号：前端混合信号IC（泰克定制HCTEK001）损坏，更换需专用夹具。
带宽下降（3.5GHz测1.5GHz信号衰减>3dB）：前端补偿电容老化或继电器故障。
偏置误差大：内部校准数据丢失，执行SPC；若仍差，检查ADC参考电压（2.5V）。

3. 触发故障

触发不稳：触发比较器（ADCMP582）损坏，更换。
外部触发无响应：检查外部触发输入保护电路（BAV99）。

4. 显示/触控

DPO7000系列10.4英寸液晶屏（带触控），更换总成（注意型号：NEC NL10276BC20-18）。
触摸屏USB接口故障，导致触控失效，检查USB HUB芯片（AU9254）。

5. 散热

DPO7000功耗大，风扇（双滚珠）易坏，更换（DC 12V，60mm×60mm）。

DPO70000系列（12.5GHz-33GHz，高端）

1. 电源

多路供电（+5V、+12V、-12V、+3.3V、+1.2V、+2.5V等），电源板可单独更换。电解电容鼓包常见。

2. 采集系统（关键）

采用泰克专有ASIC（如DDC、ADC）。故障现象：所有通道均无波形、采样率不足（33GHz示波器实际采样率仅100GS/s）。
ADC芯片（多片交织）单通道损坏：替换对应ADC（需精密匹配）。
采集内存（DDR3）坏点导致波形异常，更换颗粒。

3. 探头接口

TekConnect探头接口（DPO70000）无法识别探头：接口供电（+15V、-15V、+5V）缺失；识别总线（I²C）通信故障。
探头校准失败：执行探头校准（Probe Cal），内部校准电阻网络损坏。

4. 散热

高性能风扇（如Nidec 12V/1.5A）噪音大或停转，需更换。风道清理。

5. 操作系统

内置Windows 7/10，硬盘（SATA SSD）坏道导致系统缓慢，更换SSD并恢复镜像（需泰克恢复盘）。

VM6000视频测量仪

1. 电源

VM6000使用标准ATX电源，输出+5V、+12V、-12V、+3.3V。常见故障：电源待机5V正常，但开机无反应（ATX电源主输出电容鼓包）。更换标准ATX电源即可（尺寸需匹配）。

2. 视频信号处理板

无视频输入显示：前端视频解码芯片（如AD9984）损坏，更换。
视频格式误判：FPGA固件丢失，需重新烧录（需原厂文件）。

3. 显示与触控

12英寸LCD屏老化，更换总成。触摸失灵（四线电阻屏），重新校准或更换触摸片。

4. 接口

模拟视频输入（BNC）损坏，更换连接器。SDI接口（选件）无信号：SDI均衡器（LMH0384）损坏。

通用维修后性能验证（针对示波器）

测试项	合格标准
带宽（3dB下降）	≥标称值（如1GHz）
上升时间（10%-90%）	≤0.35/带宽（ns）
垂直精度（1V @500mV/div）	±2%
本底噪声（1mV/div，满带宽）	≤标称值（如200μVrms）
时基精度（10μs/div）	±5ppm
触发灵敏度（最小可触发信号）	≤0.5 div（典型）
SPC自检	无错误
频谱分析仪（MDO）底噪	≤-130dBm/Hz（3GHz）

日常维护建议

每月执行信号路径补偿（SPC），确保测量精度。
使用前预热至少20分钟（DPO70000需1小时）。
输入电压/功率严禁超过标称值（通常CAT I ≤30Vrms）。
定期清理风扇滤网（前面板下方或侧面）。
对于Windows型号，定期备份校准数据及许可证文件（C:\Tektronix）。
固件升级前确认电源稳定，升级过程中切勿断电。
运输时使用原包装，防止机械冲击损坏精密器件。
