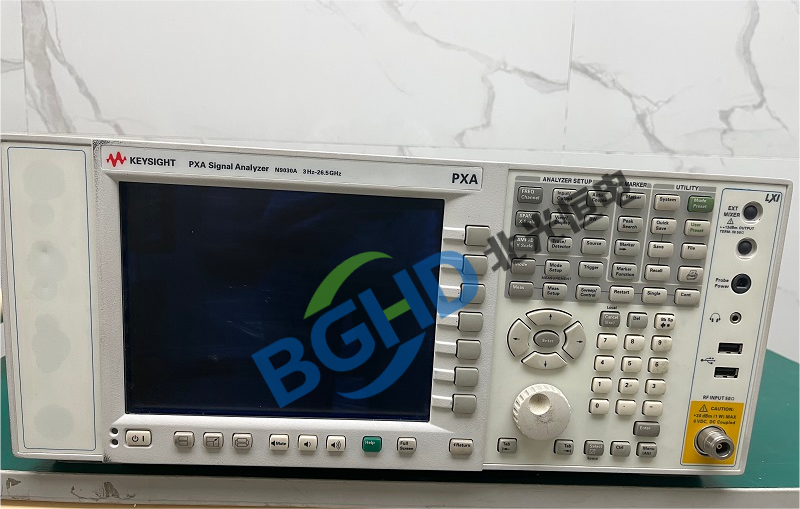

设备特点：
频率范围：3Hz-50GHz（可扩展至90GHz）
显示平均噪声电平（DANL）：-172dBm（带前置放大器）
相位噪声：-132dBc/Hz @10kHz（1GHz载波）
总体幅度精度：±0.19dB
最大分析带宽：510MHz（选件）
接口：GPIB、LAN、USB，符合LXI C类标准
应用：航空航天、国防电子、雷达测试、卫星通信、5G/6G前沿研究、高精度频谱分析
常见故障现象：
开机自检失败（LO Unlock、Calibration Failed、报错“LO Unlock High Band”等）
无法开机或停留在启动界面
屏幕无显示、花屏、白屏或背光暗淡
底噪异常升高（>10dB），小信号无法测量
测量电平偏低或幅度超差（全波段或高波段）
高频段（>26GHz）无响应或幅度极低
迹线不显示（无底噪、无信号迹线）
接收不到信号或接收功率不准确
相位噪声明显变差（比指标劣化>10dB）
中频过载（IF OVERLOAD）误报警
按键无响应、失灵
通讯故障（GPIB、LAN、USB无法连接）
硬盘故障或系统中毒导致运行异常
风扇噪音大、过热保护
维修步骤与重点模块
检查电源及保险丝（3.15A/250V）。内部开关电源输出+5V、+12V、-12V、+24V，重点测量+24V（用于YIG驱动）。电源板电容鼓包、功率管烧毁常见。
运行自检：System → Service → Self Test。常见错误码及原因：
LO Unlock（低波段）：本振板（A4）或YIG振荡器故障。
LO Unlock High Band（高波段）：毫米波本振/倍频器组件故障。
Calibration Failed：内部校准源损坏或参考基准失效。
IF Error：中频板（A7）ADC或FPGA故障。
低波段（3Hz-3GHz）失锁：参考时基（OCXO）老化（频率偏差>0.05ppm）需更换。锁相环鉴相器（HMC439）或环路滤波器损坏，更换之。
中波段（3-26.5GHz）失锁：主YIG振荡器驱动电路故障。测量YIG主线圈调谐电压（0-24V）线性度，若异常更换驱动运放（OPA548）。YIG辅助线圈电阻约5Ω，开路则YIG损坏。
高波段（>26.5GHz）失锁：毫米波倍频器（如倍频至50GHz）中的阶跃恢复二极管（SRD）或放大器（HMC578）损坏。用频谱仪探测各级输出，更换损坏器件。
输入衰减器（步进，0-70dB）触点氧化导致额外损耗和噪声，清洗或更换继电器。
前置放大器（选件）烧毁，需更换低噪声放大器（如HMC1040）。
第一混频器（双平衡）过载损坏，全频段增益低20dB。更换混频器（如Mini-Circuits SIM-43+），注意LO驱动电平+13dBm。
电源纹波过大：更换主滤波电容（2200µF/35V），测量+5V、+15V纹波应<5mV。
执行内置幅度校准（CAL AMPTD）。若失败，检查内部校准源（50MHz、1GHz、3GHz）输出幅度（应为-25dBm±0.5dB）。
若某频段偏差大，可能为YTF（可调滤波器）驱动电流偏移。进入维修模式调整YTF跟踪（需外接信号源）。
维修模式下可修改增益补偿表（EEPROM），通过外接标准信号源（如E8257D）手动修正每100MHz点。
内部毫米波倍频器（如倍频至50GHz）中的SRD或放大器损坏，导致高波段无输出。用毫米波频谱仪探测倍频器输入（通常13.3GHz或22GHz），若输入正常而无输出，更换倍频器模块。
半刚性电缆（0.047英寸，镀银）在毫米波段损耗大，弯折处易开裂。用VNA测试S21，若深陷（>6dB）或波动，更换整条电缆。
高波段YTF（50GHz）驱动电流偏移或损坏，需重新校准或更换。
参考时基（OCXO，选件1E5）老化，更换并重新校准（需拆卸屏蔽盖）。
锁相环环路滤波器电容（NP0或钽电容）漏电，更换同规格。
YIG振荡器本身相噪因磁路老化不可修复，需整体更换YIG组件。
无法开机：检查电源线及保险丝；内部电源模块损坏，更换或检修。测量各路电源有无短路。
开机无显示或显示异常：设备启动后屏幕无显示或花屏。可能原因：显示屏故障、显示驱动电路损坏、前面板排线松动。更换显示屏总成或修复排线。
硬盘故障：内部硬盘坏道或系统中毒，需更换硬盘（SATA接口）并重装Windows系统及X系列应用（需恢复许可证）。
按键不灵或失灵：前面板导电橡胶老化或微动开关损坏。清洁导电橡胶或更换按键板。
旋钮编码器跳动：清洗或更换编码器（Alps EC11型）。
GPIB通讯不良：驱动芯片（NAT9914）损坏，更换；检查地址开关设置。
LAN接口故障：检查IP设置，更换网络变压器（H1102）或PHY芯片（如KSZ8721）。
USB接口故障：检查USB桥接芯片（如FTDI）或供电保险丝。
风扇噪音大或不转：清理或更换风扇（台达AFB0612，12V/0.5A，三线测速，多把）。
过热报警：清理内部灰尘，重新涂抹功率模块（源、YIG、倍频器）上的导热硅脂，确保通风口通畅。
维修后性能验证
| 测试项 | 合格标准（N9030A典型值） |
|---|---|
| 频率范围 | 3Hz-50GHz（扩展版可至90GHz） |
| 总体幅度精度（全频段） | ±0.19dB（<50GHz） |
| DANL（50GHz，无前置放大） | ≤-147dBm/Hz（典型） |
| DANL（50GHz，带前置放大） | ≤-165dBm（典型） |
| 相位噪声（1GHz@10kHz） | ≤-132dBc/Hz |
| 相位噪声（10GHz@10kHz） | ≤-126dBc/Hz |
| 分辨率带宽精度 | ±5% |
| 自检通过率 | 所有自检项PASS |
日常维护建议
预热：使用前预热至少1小时（OCXO和YIG需充分热稳定，高波段建议2小时）。
输入功率限制：输入端口的最大功率为+30dBm（1W），严禁超载。测量大功率时外接40dB衰减器。
静电防护：操作前佩戴防静电手环，接触PCB前需接地。
环境要求：放置在通风良好处，温度23℃±3℃，湿度<60%。
定期校准：每12个月进行一次全频段外校准（使用标准信号源和功率计），每6个月运行内校准。
清洁保养：
每日擦拭前面板与通风口。
每周使用干燥压缩空气清洁内部电路板。
每月检查输入连接器（3.5mm或2.4mm）氧化情况，必要时清洁。
使用干燥的无尘布清洁仪器表面，避免使用含酒精或化学溶剂的清洁剂。
电缆与连接器：定期检查毫米波电缆（半刚性）有无开裂。2.4mm/1.0mm连接器扭矩严格按照规范（2.4mm为0.9N·m，1.0mm为0.6N·m）。
