安捷伦（Agilent）E4419B 功率计维修指南

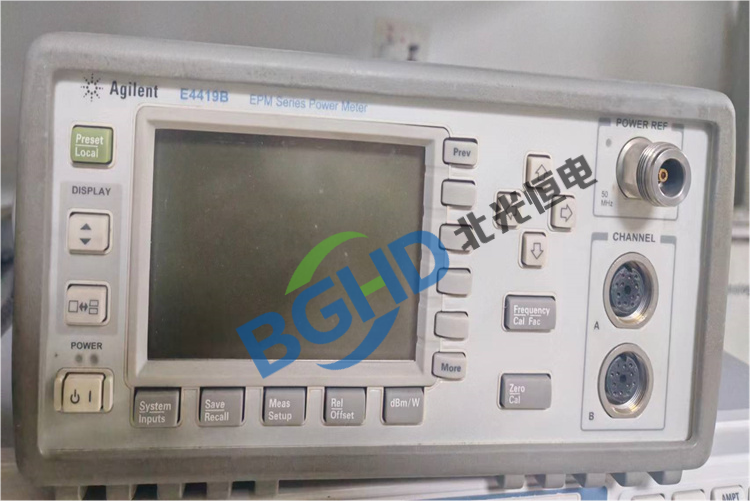

安捷伦（Agilent）E4419B 功率计：双通道平均功率计（EPM系列）

特点：

• 双通道独立测量（通道A、通道B，可同时显示）

• 频率范围：取决于配接的功率传感器（8480系列、E系列、E9320系列）

• 动态范围：-70dBm至+44dBm（与传感器相关）

• 测量模式：通道间可进行比率、差值运算（如增益、插入损耗计算）

• 测量速率：最多20读数/秒（双通道同时）

• 接口：GPIB、RS232（选件）、电池（选件）

• 传感器接口：两个标准型接口（兼容所有Agilent/Keysight功率传感器）

与E4418B/E4417A的区别：

• 相比E4418B（单通道），E4419B增加第二通道，可做双通道比率等运算。

• 相比E4417A（EPM-P系列，峰值功率测量），E4419B仅测量平均功率，硬件和固件较简单，价格较低。

常见故障现象（双通道特有及通用）：

• 单通道或双通道无响应、测量值异常

• 通道A与通道B测量同一信号结果不一致（偏差>0.1dB）

• 比率模式（A/B或B/A）计算错误

• 通道B接口无法识别传感器

• 独立调零失败（一个通道调零时影响另一通道）

• 其他与E4418B/E4419A相似的故障（显示、按键、通讯、电池等）

维修步骤与重点模块

1. 单通道测量异常

• 参考E4418B的维修流程，重点检查各通道独立的模拟前端、ADC、增益放大器、开关。

• 用示波器测量通道B检波电压输入（来自传感器），与通道A对比。若无电压或偏压太大，检查前端运放（OP27）、反馈电阻网络。

• 通道B的传感器偏置电源（通常+15V）缺失，可能导致传感器无法工作，测量接口第3针对地电压（应为+15V±0.5V）。

2. 通道间一致性校准

• 使用功分器和两个同型号传感器，在维修模式下执行双通道匹配校准（菜单“Cal” -> “Channel Matching”）。

• 若校准后差异仍大（>0.07dB），可能是通道B的增益校准系数（EEPROM）损坏。可通过GPIB命令读取和修改校正表，或更换EEPROM（24C256）并重新校准。

3. 比率模式计算错误

• 检查两个通道的单位是否一致（dBm或W），设置不同时比率会出错。

• 比率计算由DSP完成，若DSP（ADSP-2185）损坏或固件错误，升级固件或更换DSP。

4. 独立调零失败

• 故障表现：对通道A调零后，通道B读数跳变；或调零无法稳定。

• 原因：两通道模拟电源共地不良或串扰。检查主板接地螺丝（GND）和屏蔽罩。

• 电源纹波大导致调零时ADC采样不稳定，更换主滤波电容（1000µF/25V）和磁珠。

5. 通道B接口无法识别传感器

• 检查接口物理针脚；传感器识别电路（I²C总线）在通道B处的EEPROM读取异常，测量SDA/SCL对地电阻（应为4.7kΩ上拉），短路或断路需更换。

• 可能是总线复用开关（U54，如PCA9541）损坏，更换之。

6. 显示/按键/通讯（同E4418B）

• 双通道显示时可能出现缓存不足导致花屏，检查显存（SRAM，如IDT7132）和驱动时钟。

7. 维修后性能验证（双通道特有）

其他性能（同E4418B）及维护建议

• 每半年使用功分器和两个同型号传感器验证通道一致性。

• 传感器输入功率不得超过其最大额定值（+20dBm或+30dBm）。

• 不使用时盖上保护帽，定期清洁通风口。
