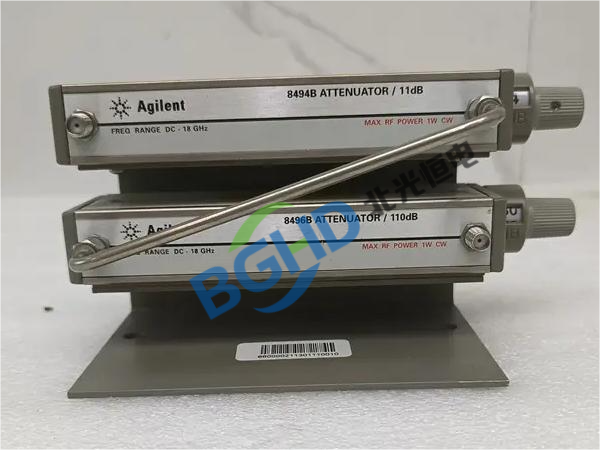

8494B特点：
频率范围：DC-4GHz（标准），DC-18GHz（高频选件）
衰减范围：0-11dB（1dB步进）
插入损耗：标准型号<0.5dB（4GHz内）；高频选件<1.2dB（18GHz）
最大输入功率：+30dBm（1W）
控制方式：手动旋钮（机械步进）
连接器：N型（标准）或SMA（高频选件），面板标记灰色（与红色标记的8494A区分）
常见故障现象：
旋钮转动时衰减值跳变或无变化
高频段（>4GHz）衰减精度严重下降（如1dB档实际衰减1.5dB）
插入损耗过大，直通态信号明显减弱
旋钮卡死或手感异常（有摩擦感）
内部接触不良引起信号时断时续
维修范围与步骤
1. 机械结构诊断
拆开外壳，观察步进开关结构（类似旋转开关，但档位定位更精密）。检查弹簧、定位钢珠、凸轮磨损情况。
润滑：在齿轮和转轴上微量涂抹全氟聚醚润滑脂（避免普通油类挥发污染触点）。
若旋钮轴断裂，可车制铜轴替代（直径4mm，一端铣扁）。
2. 高频衰减片检查
内部使用分布式1dB衰减片（陶瓷基板，100-200µm厚），通过开关臂短路或开路接入信号线。
测量各衰减片阻值：1dB衰减片Pi型网络典型值（按50Ω系统）为R1=R2≈8.69Ω，R3≈870Ω。
常见故障：衰减片因过功率烧黑或开路；可用精密贴片电阻（0402封装，1%）替换，需注意焊接寄生电感影响（<0.5nH）。
检查微带线是否有磨损断裂，用金丝或0.1mm漆包线修补。
3. 触点与开关片修复
机械步进开关的触点多为镀金铜片。氧化时用橡皮擦或精密清洁剂处理，不可用砂纸以免破坏镀层。
检查触点压力弹簧是否弹力下降，若下降可适当弯曲增加压力。
4. 高频性能调校
使用矢量网络分析仪（如N5222A）进行S参数测试。
直通（0dB）校准：先测插入损耗，应平坦。若不平坦，可能是微带线阻抗失配或接地不良。
衰减精度修正：高频段误差大时，可微调衰减片电阻（并联或串联小电阻）补偿，但一般建议更换合格衰减片。
回波损耗（S11）：各档位优于12dB（全频段）。
5. 功率与老化测试
输入+27dBm（0.5W）连续波30分钟，监测稳定性。
快速旋转变档1000次，衰减重复性应<0.1dB。
维修后验收标准（高频选件18GHz）
| 参数 | 合格标准 |
|---|---|
| 频率范围 | DC-18GHz |
| 插入损耗（0dB） | ≤1.2dB |
| 衰减精度（1-11dB） | ±0.3dB 或 ±2% 取大者（≤4GHz）；±0.5dB（>4GHz） |
| 回波损耗 | ≥12dB（全频段） |
| 重复性（1000次） | 变化≤0.1dB |
日常维护
高功率应用时（>0.5W）尽量先置于最大衰减（11dB）再接通输入。
使用前清洁连接器，特别是SMA接口易磨损。
避免频繁转动（每天>100次），可延长触点寿命。
每半年校准一次衰减精度，尤其在测试关键系统前。
