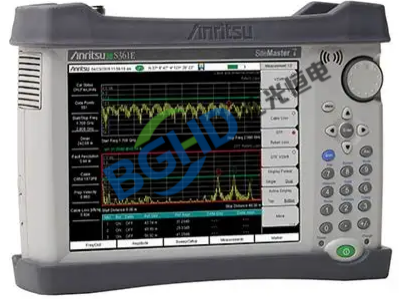

安立（Anritsu）手持式电缆与天线分析仪维修指南

安立（Anritsu）手持式电缆与天线分析仪作为现场射频测试的专业仪器，广泛应用于通信基站安装维护、天馈系统巡检、广播电视系统调试、军用通信现场保障、轨道交通无线通信测试等领域，兼具驻波比（VSWR）测量、回波损耗、电缆损耗、故障点定位（DTF）、频谱分析、功率监测等功能，是现场无线网络优化与故障定位的核心设备。长期使用中，受现场环境恶劣、射频接口磨损、跌落冲击、液晶屏破损、电池衰减等因素影响，易出现各类故障，影响测试可靠性。本文整理其最常见故障及标准化维修、排查方法，适配日常维护与网站内容更新，兼顾专业性与实用性，覆盖多系列机型常见问题。

核心常见故障及维修方案

(一)开机类故障

故障现象： 按电源键无响应、屏幕无显示、开机后自动关机、低电量报警频繁。

排查与维修： 检查内置电池是否亏电、电池触点是否氧化；连接充电器尝试开机，若能开机则电池寿命已尽需更换；电源开关氧化或损坏需清洗或更换；内部电源管理电路损坏需检修；主板供电电容漏电需更换。

(二)射频测量异常类故障

故障现象： 驻波比（VSWR）测量值明显偏高、回波损耗测不准、故障点定位（DTF）距离偏差大。

排查与维修： 检查射频测试端口是否磨损或中心针凹陷，需更换连接器；校准件损坏或未进行有效校准需重新校准；内部定向耦合器方向性变差需更换；测试线缆或负载自身问题需交叉验证；内部射频开关接触不良需清洗或更换。

(三)频谱分析功能故障

故障现象： 频谱模式下底噪异常升高、信号幅度偏差大、频率读数不准、迹线噪声大。

排查与维修： 检查输入衰减器是否损坏；前置放大器烧毁需更换；本地振荡器锁相环失锁需检修；参考时基老化漂移需更换或使用外部参考；中频滤波器损坏需更换。

(四)开机黑屏但功能正常故障

故障现象： 按键有反应、蜂鸣器响，但屏幕无显示或背光不亮。

排查与维修： 检查显示排线是否松动；背光LED驱动电路损坏需检修；LCD液晶屏碎裂或老化需更换屏幕总成；主板显示输出芯片虚焊需补焊。

(五)数值不稳定/跳动故障

故障现象： 测试结果剧烈跳动、重复性差、连接稳定负载读数不断变化。

排查与维修： 检查射频接口连接是否可靠；内部信号源输出功率不稳需检修ALC电路；电源纹波过大需检修滤波电容；环境温度过高导致基准漂移需冷却；接地不良需检查。

(六)显示与操作类故障

故障现象： 触摸屏无反应、按键失灵、轨迹球/方向键卡滞、屏幕花屏。

排查与维修： 触摸屏控制板损坏需更换；按键导电橡胶老化需更换按键板；轨迹球内部脏污需清洗或更换；LCD液晶漏液无法修复需更换。

(七)电池与充电故障

故障现象： 无法充电、充电指示灯异常、续航严重缩短（正常应>4-6小时）、电池鼓包。

排查与维修： 电池触点氧化需清洁；原装电池寿命已尽（充放电约500次）需更换；充电器损坏需更换同规格充电器；内部充电管理芯片损坏需检修；电池鼓包有安全隐患需立即更换。

(八)通讯与数据导出故障

故障现象： USB/LAN/蓝牙无法连接PC、数据导出失败、上位机软件无法识别设备。

排查与维修： 更换通讯线缆，安装对应型号驱动；接口芯片损坏需更换；蓝牙配对失败需重新配对；存储芯片损坏需更换并重新初始化。

(九)其他故障

校准件失效需更换校准件；防摔保护套破损需更换；屏幕保护膜严重划伤需撕除；报错代码参考用户手册（如“Phase Lock Error”需检修本振）。建议每半年进行一次精度验证，每年送专业计量校准。现场使用后应及时清洁射频接口、充电保养。
