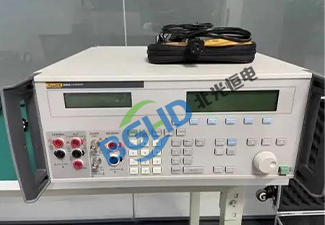

福禄克(Fluke) 多功能校准器维修指南

福禄克(Fluke) 多功能校准器作为高精度电学计量标准源，广泛应用于计量院所、校准实验室、军工单位、电力测试中心、电子制造质检等领域，兼具直流/交流电压、直流/交流电流、电阻、电容、热电偶/热电阻温度模拟、频率、功率等参数输出功能，是数字万用表、钳形表、过程仪表、数据采集器校准的核心设备。长期使用中，受输出过载、静电冲击、环境温湿度、老化漂移等因素影响，易出现各类故障，影响校准精度与可靠性。本文整理其最常见故障及标准化维修、排查方法，适配日常维护与网站内容更新，兼顾专业性与实用性，覆盖多系列机型常见问题。

核心常见故障及维修方案

(一)开机类故障

故障现象： 电源指示灯不亮、屏幕无显示、风扇不转；开机后自检失败、报错代码（如Err 1、Err 2）；开机后自动关机。

排查与维修： 检查电源线及保险丝是否熔断；内部开关电源模块输出电压异常需检修；主板供电电路短路需排查钽电容等易损件；固件损坏需重新烧录；CPU板或控制板故障需更换；内部电池（如NVRAM）失效导致设置丢失需更换。

(二)输出电压/电流异常类故障

故障现象： 设定值与实际输出偏差大（超出精度规格）、无输出、输出不稳定、输出带载能力下降。

排查与维修： 检查输出端子是否氧化或松动；内部DAC参考电压源漂移需更换基准芯片；输出放大器（高压运放或功率管）损坏需更换；衰减器或分压电阻网络烧毁需更换精密电阻；保护电路（继电器、PTC）误动作需检修；电流档扩流电路损坏需更换。

(三)电阻/电容输出异常类故障

故障现象： 电阻输出偏差大、电容输出不稳定、四线制电阻补偿异常。

排查与维修： 内部精密电阻网络老化或受潮需更换；切换继电器触点氧化接触不良需清洗或更换；四线制开尔文连接线损坏需更换；电容输出时的驱动电路损坏需检修；短路补偿失效需重新校准。

(四)温度模拟（热电偶/热电阻）故障

故障现象： 模拟热电偶输出偏差大、冷端补偿异常、热电阻模拟输出不准。

排查与维修： 检查内部精密电压源及参考端电路；冷端补偿传感器（铂电阻）损坏需更换；热电偶类型选择错误需检查软件设置；热电阻模拟输出电路恒流源损坏需检修；端子板接触不良需清洁。

(五)输出噪声/波动类故障

故障现象： 输出信号叠加交流纹波、电压/电流跳动、被测设备读数不稳定。

排查与维修： 检查电源滤波电容老化鼓包需更换；DAC供电纹波过大需检修LDO及滤波；输出屏蔽接地不良需检查接地线；风扇振动传导需检查风扇平衡；内部干扰来自数字电路需检查屏蔽罩。

(六)显示与操作类故障

故障现象： 屏幕花屏/白屏/触摸失灵、按键无响应、旋钮编码器跳动、数据无法保存。

排查与维修： 检查前面板排线是否松动；LCD液晶老化或漏液需更换屏幕总成；触摸屏控制板损坏需更换；按键导电橡胶老化需更换按键板；编码器氧化磨损需清洗或更换；内部纽扣电池失效导致用户设置丢失需更换。

(七)通讯与接口类故障

故障现象： GPIB、LAN、USB、RS232无法连接PC、上位机软件无法控制、程控指令无响应。

排查与维修： 更换线缆，匹配通讯参数（IP地址、GPIB地址）；更新驱动及上位机软件；接口芯片损坏需更换；LAN口变压器损坏需更换；GPIB光耦隔离电路损坏需检修；静电击穿接口需更换保护元件。

(八)精度超差/校准丢失故障

故障现象： 年度计量发现超差、自检误差提示、输出与标准值明显不符。

排查与维修： 执行内置自校准程序（如运行自检）；检查内部参考电压源（如LM399、LTZ1000）是否漂移，需更换并重新标定；内部精密分压电阻网络老化需更换；温度补偿失效需检查内部温度传感器；需送回厂家或专业机构进行全量程计量校准。

(九)其他故障

风扇异响或停转需清理或更换；内部散热不良导致过热保护需检查风道；机内电池（NVRAM）电压过低需更换；报错代码参考维修手册（如“Error 200”指DC输出故障）；长期闲置后重新使用需通电预热至少2小时使内部恒温基准稳定。
