LCR电桥（LCR测试仪）：元件阻抗特性分析的“精密天平”

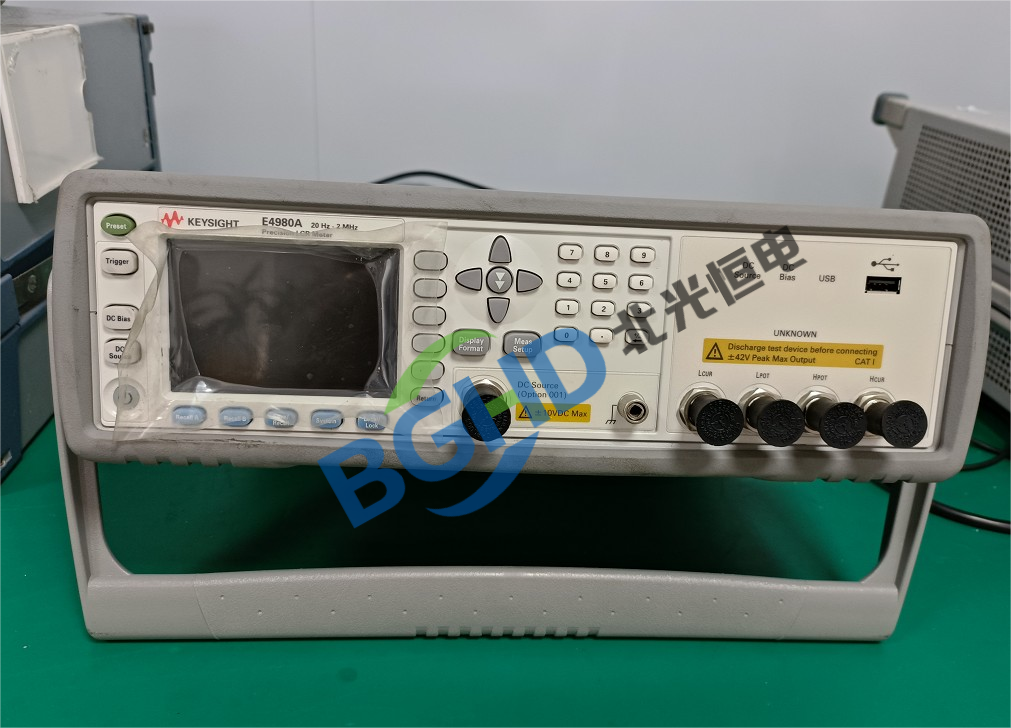

LCR电桥（亦称LCR测试仪）是电子测试领域用于测量电感(L)、电容(C)、电阻(R)及其衍生参数（如Q值、D值、ESR、相位角等）的专业仪器，是元器件筛选、材料分析、质量控制及研发调试的核心设备。以是德科技（原安捷伦）E4980A、同惠TH2830等典型机型为例，凭借自动平衡电桥技术，在20Hz至2MHz（部分机型可达10MHz）的频率覆盖范围内，基本阻抗精度可达±0.05%，能够精准评估从低损耗电容到高Q电感的各种无源元件。凭借宽信号电平范围（可低至0.1mVrms、高至2Vrms），LCR电桥可在接近实际工作条件下对器件作出准确评估，是元件特性分析的“精密天平”。

北光恒电测试设备维修中心分享LCR电桥常见故障及维修方案：

针对LCR电桥长期使用中因操作规范、环境条件、硬件老化等因素引发的各类故障，我中心结合多年维修经验，整理出以下标准化排查与维修方案，适配日常维护与技术支持需求，兼顾专业性与实用性，覆盖多种机型常见问题。

(一)开机类故障

故障现象：

• 电源指示灯不亮，屏幕无显示，仪器无任何响应

• 开机后反复重启或自动关机

• 风扇转动但系统无法正常启动

排查与维修：

1. 基础检查：检查电源线、插座及保险丝管，确认外部供电正常。更换破损的电源线或熔断的保险丝（注意规格匹配）。

2. 电源模块检测：若基础供电正常仍无法开机，则可能为内部电源模块损坏。需拆机检测电源板各路输出电压（通常为±5V、±12V、+3.3V等），更换损坏的滤波电容、电源管理芯片或开关MOS管。

3. 主板诊断：电源输出正常但无法启动，则可能涉及主控板故障（如MCU损坏、程序存储器数据丢失）。需修复主板或重新烧录固件。

(二)测量精度类故障

故障现象：

• 测量值与标称值偏差超出规格范围

• 低阻抗或高阻抗测量不稳定、跳动大

• 特定频率下测量结果异常

• 开路/短路清零后仍无法归零

排查与维修：

1. 外部因素排查：确认测试夹具（如开尔文夹、SMD测试夹）接触良好，无氧化或松动。检查测试线缆是否破损或阻抗失配。四线制（开尔文）连接中任何一根线接触不良都会导致测量偏差。

2. 校准验证：执行开路清零和短路清零程序，确保使用标准清零夹具。若长期未校准（建议校准周期12个月），需使用标准电容、标准电阻等溯源件进行全面校准。

3. 内部硬件维修：若校准无效，则可能涉及：

   • 信号源异常：内部DDS（直接数字频率合成器）输出幅度或频率不准，需检查信号发生电路。

   • 平衡电桥故障：自动平衡电桥电路中的运放损坏或失调，导致无法平衡。

   • 检波/ADC电路故障：矢量检波器或模数转换器基准源漂移，导致测量转换误差。

   • 前端继电器/模拟开关老化：量程切换继电器触点氧化导致接触电阻增大，需更换老化元件。

(三)显示与操作类故障

故障现象：

• 屏幕显示异常：无显示、缺行、乱码、背光不亮

• 触摸屏失灵或按键无响应

• 显示数值异常跳动，但输出激励正常

排查与维修：

1. 软件恢复：尝试恢复出厂设置或重启仪器。检查显示参数设置（如对比度、亮度）。

2. 连接检查：检查显示屏排线接口是否松动、氧化或断裂。

3. 硬件更换：损坏则更换显示屏总成、背光驱动模块或按键板/触摸屏。若按键/触摸正常但数值跳动，则需排查前端测量电路。

(四)通讯与接口类故障

故障现象：

• GPIB、USB、RS-232、LAN或HANDLER接口无法连接电脑/自动化设备

• 通讯不稳定，数据丢包或错误

• 上位机软件无法控制仪器

排查与维修：

1. 外部排查：更换通讯线缆，确认接口地址/波特率等参数设置正确。更新驱动或重启设备。

2. 固件升级：固件版本不兼容可能导致协议问题，需升级至最新版本。

3. 硬件维修：若仍无法连接，则可能为接口芯片损坏（如GPIB控制器、USB转串口芯片）或主控板通讯模块故障。需更换损坏芯片或修复通讯电路。

(五)其他常见故障

维修服务流程与能力保障

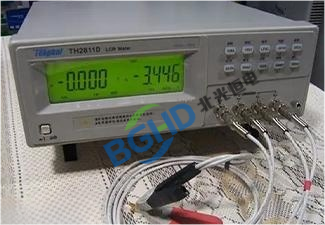

北光恒电(陕西)科技有限公司针对LCR电桥（涵盖是德科技/安捷伦、同惠、日置、稳科等品牌，包括E4980A、4284A、4263B、3532-50、TH2830、TH2810等系列机型），提供芯片级维修服务：

• 检测能力：配备精密LCR表、高精度阻抗校准件、示波器、频谱仪等设备，可精确定位至故障元件级。

• 维修范围：电源板、DDS信号源板、自动平衡电桥板、检波板、ADC采样板、主控板、显示屏、按键板、通讯接口、测试夹具接口等全模块覆盖。

• 校准验证：维修完成后，使用标准电阻、标准电容（如IET Labs、GenRad标准件）对仪器进行全量程、全频率点精度校准，确保测试数据回归原厂指标，并提供校准报告。

• 周期承诺：标准维修周期3-7个工作日，紧急情况可加急处理（24-48小时）。
