泰克（Tektronix）MSO64B 混合信号示波器维修指南

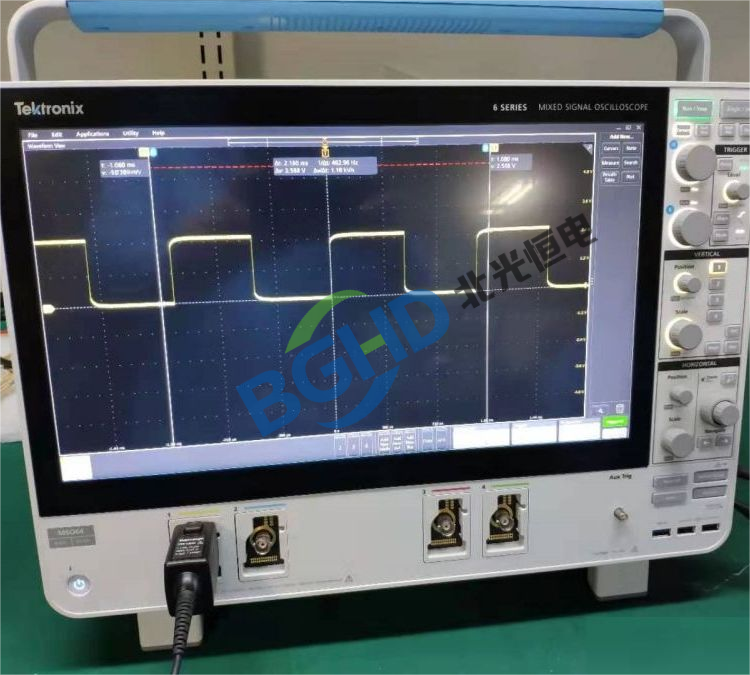

泰克（Tektronix）MSO64B 混合信号示波器

设备特点：

MSO64B是泰克6系列B MSO混合信号示波器，配备4个FlexChannel输入通道，每个通道可配置为1个模拟通道或8个数字通道。模拟带宽1GHz至10GHz可选，采样率最高50GS/s，记录长度62.5M至1G点。12位ADC高分辨率，15.6英寸高清电容触摸屏，内置Windows 10操作系统。支持超过25种串行协议解码和触发。广泛应用于高速数字设计、电源完整性分析、嵌入式系统调试。

常见故障及维修方法：

1. 电源模块损坏导致不开机

插上电源后机器完全没反应，电源指示灯不亮。MSO64B采用高效开关电源，内部有多组DC-DC转换器分别给CPU、FPGA、ADC等部件供电。常见故障为电源分配板上的滤波电容漏液或短路，导致主电源无法建立。用万用表测量各路电压，重点检查+5V、+12V、+3.3V是否正常。电源模块烧毁严重时更换整个电源板。更换后需测试各电压是否稳定，有无纹波超标。

2. 电源管理芯片故障导致开机后自动关机

开机后几秒或几分钟内自动断电。故障点在电源管理芯片或待机供电电路，该电路负责监测各路电压正常后向主板发送Power Good信号。如果某一路电压建立超时或欠压，电源管理芯片会触发保护动作。测量各路电压建立时序，检查Power Good信号是否正常输出。更换故障的电压检测电阻或电源管理芯片。

3. 屏幕背光驱动板损坏导致黑屏

风扇转，电源灯亮，但屏幕漆黑。用手电筒贴近屏幕照射，能看到隐约画面，说明背光驱动板坏了。背光驱动电路将主板提供的低电压升压至LED灯条所需的30V左右。测量背光驱动板输入端电压正常但输出端为零，更换背光驱动板上的升压IC或整板更换。更换后背光亮度和均匀性需验证。

4. 主板显示输出芯片损坏导致完全无显示

风扇转，电源灯亮，手电筒照也无画面。将外接显示器连接到MSO64B的HDMI或DisplayPort接口，外接有画面但自带屏不亮，问题在主板上的eDP显示输出芯片。该芯片将LVDS信号转换为eDP信号驱动屏，易因过热损坏。更换显示输出芯片或更换主板。

5. 采集板ADC前端放大器损坏导致通道无波形

某个FlexChannel无波形。把好通道的探头换过来测试确认探头完好后，从BNC座向内逐级测量。输入信号到达ADC前端放大器输入端有信号，输出端无信号，放大器烧毁。ADC前端放大器采用高速差分放大器，易因输入过压或静电击穿。更换同型号差分放大器。更换后需做增益校准。

6. 采集板ADC参考电压丢失导致所有通道无波形

所有通道同时无波形，查ADC参考电压。MSO64B的ADC需要高精度参考电压（典型值1.25V或2.5V），该电压由一颗独立基准芯片产生。用万用表测基准芯片输出端，正常应为稳定电压。无输出或电压异常则更换基准芯片（如ADR444或MAX6225）。更换后需进行ADC满量程校准。

7. 采集板FPGA晶振停振导致采集死锁

自检报采集错误，FPGA不工作。采集板上的主时钟晶振通常为100MHz或更高频点，用于驱动FPGA和ADC采样时钟。用示波器测量晶振输出脚，无时钟波形则晶振损坏或配套负载电容失效。更换晶振及负载电容。注意晶振频率偏差应<±50ppm。

8. 模拟通道输入衰减器继电器卡死导致幅度不准

低频信号测不准，高频信号正常。MSO64B的FlexChannel前端电路包含多组可切换的衰减器继电器。继电器触点氧化或机械卡滞会导致衰减档位错误。在通道菜单中反复切换探头倍率（1X、10X），听继电器是否有切换声。无声音则继电器线圈开路或驱动三极管损坏。更换继电器或驱动三极管。

9. 触发比较器老化导致触发不稳定

波形晃动无法稳定触发。MSO64B的触发信号从前端模拟链路独立引出，经触发比较器送至FPGA。触发比较器灵敏度下降时触发阈值不准。将触发源换到另一个通道测试，换通道后触发正常则原通道比较器损坏。更换触发比较器芯片（如高速比较器ADCMP582）。更换后需做触发电平校准。

10. 机内固态硬盘损坏导致系统无法启动

开机后显示“Boot Device Not Found”或卡在Windows启动界面。MSO64B内部使用固态硬盘存储操作系统和应用程序，频繁的日志写入会缩短其寿命。用USB启动盘引导进入PE系统，检查硬盘分区表是否损坏。如果硬盘物理损坏，需更换同规格SATA或NVMe固态硬盘，然后重装Windows 10 IoT和泰克应用软件。

11. 系统文件丢失导致频谱分析功能失效

频谱分析功能无法启动或测量数据显示异常。可能是Windows系统内的频谱分析软件动态链接库（DLL）文件缺失或损坏。尝试重装示波器应用软件。如无效，检查软件许可证文件是否丢失，用泰克提供的许可证恢复工具重新激活。

12. 固件升级失败导致系统变砖

用户自行升级固件过程中断电或U盘不兼容，导致固件损坏无法启动。使用泰克官方提供的救援镜像U盘，按住Utility键并开机进入恢复模式。从U盘重新烧录完整固件镜像。烧录过程中切勿断电。恢复后重新运行自检和SPC校准。
