罗德与施瓦茨频谱仪常见故障及其维修措施

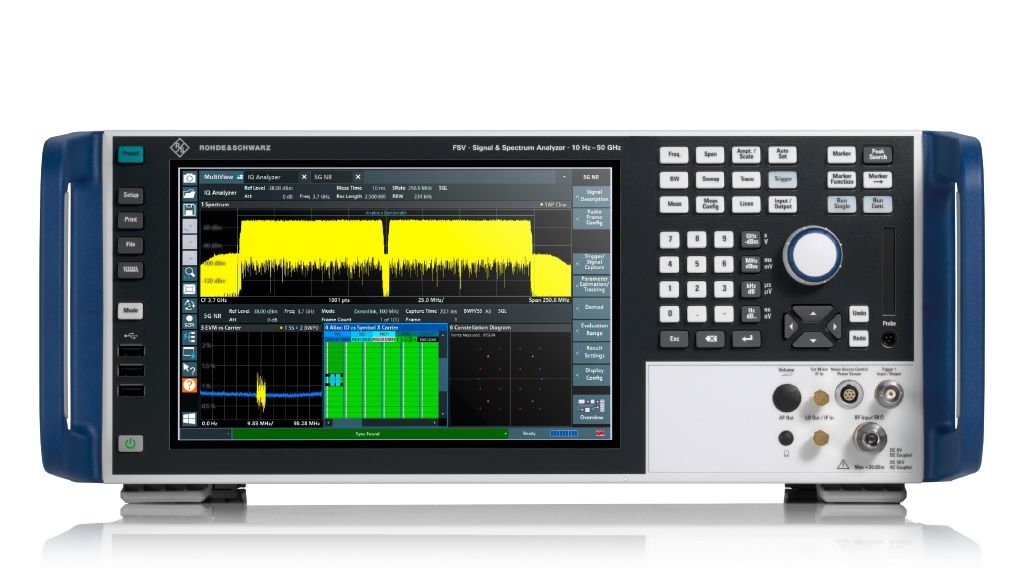

罗德与施瓦茨(R&S)频谱仪作为高精度射频测试仪器，广泛应用于通信、射频研发、电子制造等领域，核心用于信号频谱分析与检测。长期使用中，受环境干扰、参数设置、硬件老化等影响易出现故障。

核心常见故障及维修措施

(一)开机故障

故障现象：仪器无法开机、显示屏无显示，或开机后自动关机、卡在系统界面，部分伴随按键灯亮但无响应。

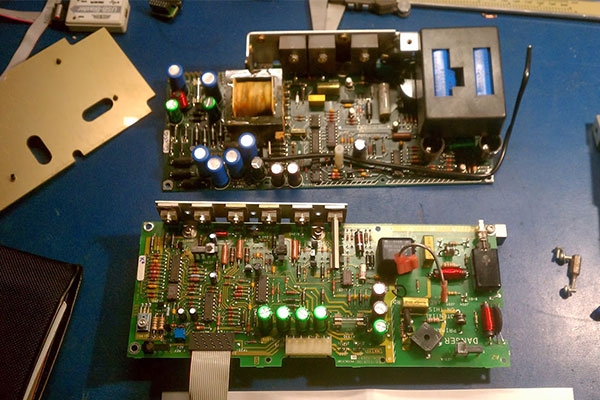

排查与维修：检查电源线、插座及保险丝，更换破损部件，确认电源电压匹配;检查内部电源板、电池，损坏则更换对应组件;清理内部积灰、检查散热口，避免过热触发保护机制，必要时检修电源电路。

(二)测量结果异常故障

故障现象：测试结果与预期偏差大、校准失败，测量电平偏低或高频段幅度超差，无法准确捕捉微弱信号。

排查与维修：确认测量参数设置正确，开机预热30分钟后重新校准;检查射频端口、测试线缆是否松动破损，更换屏蔽线缆减少干扰;检修衰减器、微波板等部件，损坏则更换，必要时进行预选器校准。

(三)显示与操作故障

故障现象：显示屏花屏、黑屏或显示不清晰，按键、旋钮无响应，自检无法正常通过。

排查与维修：检查显示屏接口及高压电路，更换损坏的显示面板或背光模块;清洁按键、旋钮触点，损坏则更换组件;自检失败需检修变频电路、峰值检波电路，或更新仪器固件。

(四)通讯与端口故障

故障现象：GPIB、USB等接口无响应，无法与电脑联机，或不认存储介质、数据传输异常。

排查与维修：更换通讯线缆，匹配仪器与电脑通讯参数，更新接口驱动;清理接口灰尘、检查接口芯片，损坏则更换模块;确认存储介质格式为适配类型，必要时格式化或更换存储设备。
