泰克（Tektronix）MSO58LP 混合信号示波器维修指南

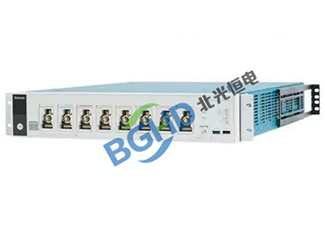

泰克（Tektronix）MSO58LP 混合信号示波器

设备特点：

MSO58LP是泰克5系列MSO混合信号示波器中的低剖面机架安装型号，专为空间受限的测试系统设计。配备8个FlexChannel输入通道，每个FlexChannel可配置为1个模拟通道或8个数字通道，最多支持8路模拟或64路数字信号。最高带宽1GHz，采样率6.25GS/s，标配记录长度62.5M点/通道。12位ADC高分辨率，内置Windows 10操作系统。低剖面设计适合标准19英寸机架安装，广泛应用于自动化测试系统、多通道数据采集、生产线测试等场景。

常见故障及维修方法：

1. 电源故障导致不开机或自动关机

插上电源后机器完全没反应。先确认交流插座有电、电源线已完全插入。仍不开机则开盖测电源模块，MSO58LP常见电源故障是PFC单元电路失效，导致电阻、功率管等多个元件损坏，需要更换所有损坏的元件。电源按钮变橙色但按下后无法变蓝，或按下后约三分钟屏幕仍无显示，也是电源或主板故障。开机后自动关机，可能是电源模块输出不稳定或主板检测到异常触发保护。

2. 风扇转但屏幕黑屏或卡界面

风扇转说明电源板已经工作。拿手电筒贴着屏幕照一下，能看到画面但没背光，背光LED驱动芯片烧了或灯条坏了。完全看不到画面，把屏幕排线拔下来重新插。外接显示器有图像说明屏幕总成坏了，外接也没图像说明主板显示芯片坏了。开机卡在泰克Logo进度条走不动，固件损坏，用U盘重刷可以解决。开机进不去测试系统也是MSO58LP常见故障。屏幕花屏的话先把CR2032电池换了，屏幕排线金手指用橡皮擦擦亮再插回去，还花屏的话主板显存芯片坏了。

3. FlexChannel模拟通道无波形

MSO58LP有8个FlexChannel输入通道。单个通道没波形，先确认探头连接是否锁定，确认通道已启用，按Autoset按钮让机器自动设置。把好通道的探头换过来试一下排除探头问题。探头没问题但通道依然没波形，从BNC座往里面逐级查。BNC座中心针缩回去常见，换BNC座。BNC座好的话，衰减器继电器有没有咔嗒声，没声音继电器坏了。信号到了继电器正常但过了放大器没了，放大器芯片烧了。多个通道同时没波形，查采集板主时钟晶振和ADC参考电压。输入阻抗异常或无基线也是通道故障的常见表现。

4. FlexChannel数字通道故障

FlexChannel配置为数字通道时（需TLP058逻辑探头），数字通道无信号或部分失效。先检查逻辑探头排线是否断裂或接触不良。排线正常的话，检查数字通道阈值电压设置是否正确，阈值设错会导致逻辑电平误判。输入信号电压超出范围可能损坏输入比较器，需更换对应通道组的比较器芯片。确认数字通道的分组配置是否正确。

5. 幅度测不准或触发锁不住

输入已知幅度的信号，屏幕显示数值偏差明显。先做信号路径补偿（SPC），补偿跑完还是不准，探头未补偿或损坏的可能性大。分压电阻变值了，用高精度万用表测分压电阻，偏差超过1%换掉。触发锁不住时先把触发源从当前通道换到另一个通道试一下，换通道后触发正常了说明原来通道的触发比较器坏了。所有通道都晃的话按AUTO键试试。MSO58LP在时基设置较大时会自动切到滚动模式，注意区分。

6. 触控失灵或旋钮按键故障

触控失灵先清洁屏幕表面，进设置界面重新校准触摸屏。校准无效检查触摸屏排线是否松动，触摸屏控制板坏了换触控模组。旋钮转的时候数字乱跳，编码器内部触点氧化了，拆下编码器用精密清洁剂清洗，洗两次还不行就换新编码器。按键按了没反应，先检查按键板到主板的排线，排线氧化接触不良很常见。

7. 探头无法识别或通信故障

探头插上去后提示“附件通信超时”或“无法读取探头ROM”。先重新插拔探头，检查探头接口是否接触良好。接口没问题的话，探头接口电路或通信总线坏了，需要换接口板。U盘插进去没反应，先看U盘是不是FAT32格式，测USB口5V供电。无法与PC联机，检查线缆和驱动程序。USB通信要用仪器背面的Device Port端口。LAN连不上检查IP设置和网线。

8. 机架安装相关故障

MSO58LP为低剖面机架安装设计，机箱固定螺丝松动或接地不良可能导致通道异常或系统不稳定。搬动或安装后内部板卡或排线可能松动，需重新插接并紧固所有固定螺丝。确保接地良好以减少电磁干扰。

9. 自检报错与系统死机

开机自检报错，根据自检结果排查对应模块。自检指向采集板的话查采集板与主板连接是否良好，ADC或FPGA可能损坏。测试中无故黑屏、自动重启，或陷入开机死循环，涉及电源模块老化或主板底层电路损坏。操作卡顿或频繁死机，先重启示波器，更新固件。检查散热风扇是否正常运转，风扇停转导致温度过高会触发保护或引起死机。

维修后验证清单：
