泰克（Tektronix）MSO2004B 混合信号示波器维修指南

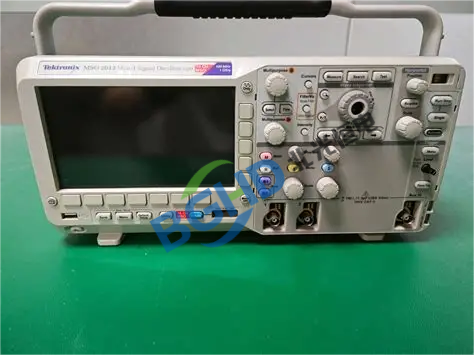

泰克（Tektronix）MSO2004B 混合信号示波器

设备特点：

• 带宽：70MHz

• 模拟通道数：4个

• 数字通道数：16个

• 采样率：1GS/s

• 记录长度：1M点

• 上升时间：5ns

• 显示：7英寸宽屏TFT-LCD彩色显示器

• 接口：前面板USB主控端口、后面板USB设备端口、LAN、VGA输出

• 应用：混合信号调试、嵌入式系统开发、数字/模拟联合分析、串行总线解码

常见故障现象：

• 插电后不开机，指示灯不亮，风扇不转

• 开机后风扇转但屏幕不亮

• 开机后卡在Logo界面进不去

• 开机后自动断电或反复重启

• 通道无波形或波形不显示

• 波形幅度不准或噪声过大

• 数字通道部分通道不工作

• P6316数字探头无法识别

• 触发锁不住，波形左右晃动

• 屏幕花屏、黑屏或显示乱码

• 旋钮跳码或按键没反应

• U盘插进去读不到

维修步骤与重点模块

1. 插电后不开机，指示灯不亮

插上电源线后机器完全没反应，指示灯不亮，风扇不转。先看电源线有没有断，换一根线试一下。外部供电正常但仍然不开机，开盖测电源板。MSO2004B的电源板输出+5V、+12V、-12V、+3.3V。重点找+5V待机电压，有的话说明电源板初级是好的。没有待机电压，问题在初级。常见的是大滤波电容（400V/100μF）鼓包了，或者保险丝熔断。换了这些基本能解决。有待机电压但按开机键没反应，开机按键本身坏了或者排线断了，用万用表测按键在按下时是否导通。

2. 风扇转但屏幕黑屏

电源已经工作，风扇转了，但屏幕没显示。先别急着换屏，拿个强光手电贴着屏幕照。能看到画面但没背光的话，背光LED驱动芯片烧了或背光灯条坏了。看不到任何画面，把屏幕排线拔了重新插，金手指氧化是常见问题。还不行的话，把机器后面VGA口接到电脑显示器上，外接有画面说明主板没问题，是屏幕总成坏了。外接也没画面，主板显示芯片坏了。

3. 卡在Logo界面进不去系统

开机后泰克Logo出来了，进度条走到一半就不动了。固件坏了，用U盘重刷可以解决。去泰克官网下载MSO2004B的固件，解压到FAT32格式的U盘里。U盘插前面板USB口，按住Utility键开机，进入恢复模式后按提示操作。刷完还进不去，主板上的Flash芯片坏了，要换芯片重写程序。

4. 开机后自动断电或反复重启

开机后没一会儿就断电，或者反反复复重启。先摸机器后面散热孔烫不烫，风扇停转了会导致过热保护断电。开盖看风扇有没有卡死，扇叶上灰尘太厚会转不动。风扇正常但仍然重启，CPU供电芯片热稳定性变差，换掉供电芯片。主板CR2032电池电压低于2.5V也会导致启动参数乱掉，换个新电池。

5. 模拟通道无波形或波形不显示

四个通道里某一个或某几个没波形。先把好通道的探头换到坏通道上确认探头没问题。探头好的但通道依然没波形，查BNC座，中心针缩进去是常见问题。BNC座好的话，在DC和GND之间切换耦合方式，基线应该有变化，没变化说明DC耦合坏了。沿着信号通路从BNC座往里面逐级测。衰减器继电器有没有咔嗒声，没声音是继电器坏了或驱动坏了。信号到了放大器前面有但放大器后面没了，放大器芯片烧了。

6. 波形幅度不准或噪声过大

输入已知幅度信号，屏幕显示数值偏差明显。先做信号路径补偿，Utility→Calibration→Signal Path Compensation。补偿跑完仍然不准，分压电阻变值了，用高精度万用表测1MΩ分压电阻，偏差超过1%换掉。波形上叠加大量杂波，检查探头接地夹夹好没有。接地没问题但基线本身就是粗的，电源滤波电容失效导致纹波大，换电源板上的电解电容。

7. 数字通道部分通道不工作

16个数字通道里某几个通道没反应。先换一条确认好的P6316探头排线试一下。探头排线好的但通道依然不工作，问题在机器内部的数字通道输入板。每个通道对应一个比较器芯片，输入过压会把比较器输入脚击穿。用万用表测那个通道对应的比较器输入脚对地电阻，对地短路的话比较器坏了，换掉整个通道组的比较器芯片，通常是8个一组集成在一片芯片上。

8. P6316数字探头无法识别

探头插上去后屏幕不显示数字通道图标。先检查探头接口的+5V供电有没有，用万用表测探头接口第1脚和第16脚之间电压。没有+5V的话，查接口旁边的供电保险丝。供电正常但识别不了，I2C总线上的上拉电阻坏了或者接口芯片本身坏了。

9. 触发锁不住，波形左右晃动

波形在屏幕上晃来晃去停不下来。把触发源从当前通道换到另一个通道试一下，换通道后触发正常了，原来那个通道的触发比较器坏了。触发比较器过压击穿后触发阈值就不准了，换掉触发比较器芯片。如果所有通道触发都晃，可能是触发耦合电路中的电容老化了，检查触发耦合电容。

10. 屏幕花屏、显示乱码

屏幕上出现花条纹、乱码或颜色异常。先换主板CR2032电池，电池没电会导致显示参数错乱。然后把所有连接屏幕的排线拔下来，金手指用橡皮擦擦亮再插回去。大部分花屏这样就能解决。还花屏的话，主板上的显存芯片坏了，要换显存颗粒。

11. 旋钮跳码或按键没反应

旋转水平或垂直旋钮时数值乱跳，编码器内部触点氧化了。拆下编码器用精密清洁剂喷入内部再反复旋转清洗，洗两次还不行就换新编码器。按键按了没反应，先检查按键板到主板的排线，排线氧化接触不良是常见问题。排线没问题但按键本身坏了，电烙铁拆下来换新的微动开关。

12. U盘读不到

U盘插进去机器没反应。先确认U盘是FAT32格式，容量不超过32GB。格式没问题但读不到，测USB口的5V供电，保险丝烧了就没5V。供电正常但还是读不到，USB HUB芯片坏了，MSO2004B用的是AU9254这款芯片。
