泰克（Tektronix）DPO2004B 混合信号示波器维修指南

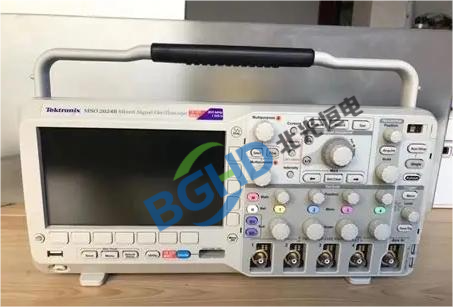

泰克（Tektronix）DPO2004B 混合信号示波器

设备特点：

• 带宽：70MHz

• 通道数：4个模拟通道

• 采样率：1GS/s

• 记录长度：1M点

• 上升时间：5ns

• 垂直灵敏度：2mV/div至5V/div

• 显示：7英寸宽屏TFT-LCD

• 接口：USB主控和设备端口、选配LAN

• 应用：嵌入式调试、电源分析、串行总线解码（I2C、SPI、CAN、LIN）

常见故障现象：

• 按开机键后电源指示灯不亮，屏幕无反应

• 开机后风扇转动但屏幕无显示

• 开机后反复重启或自动关机

• 自检过程中报错，无法进入系统

• 某一个通道无波形，其他通道正常

• 多个通道同时无波形

• 波形显示的幅度值明显小于或大于实际输入值

• 波形边缘有明显抖动或模糊不清

• 测高频信号时幅度严重衰减

• 触发不稳定，波形左右晃动

• 屏幕出现横条纹或局部显示异常

• 旋转旋钮时数字跳变

维修步骤与重点模块

1. 按开机键无反应

插上电源线后，机器完全没反应，指示灯不亮。先用万用表测量电源线是否导通，确认外部供电正常。开盖后检查电源板，重点测量电源板输出端是否有+5V待机电压。如果没有待机电压，说明电源板初级侧坏了。通常是大电解电容鼓包漏液、开关管击穿或者保险丝熔断。如果待机电压正常但按开机键无法启动，检查前面板的开机按键排线是否断裂，按键本身是否氧化接触不良。

2. 开机后风扇转但屏幕无显示

风扇转说明电源板已经在工作。先用手电筒贴着屏幕照一下，如果能看到隐约的画面，背光坏了，换背光LED灯条。如果完全看不到画面，检查屏幕排线有没有松脱或氧化，排线没问题的话，检查主板的LVDS显示芯片是否发烫，发烫可能已短路。如果外接显示器有图像但自带屏幕无显示，问题就锁定在屏幕本身或连接排线上。

3. 开机后反复重启

机器启动到一半断电又重新开始启动，或者稳定工作几分钟后自动断电重启。这种情况很可能是温度过高引起的保护。用手摸一下机箱散热孔，如果感觉极烫，检查风扇是否停转，风道是否被灰尘堵死。风扇停转是最常见的原因，更换风扇即可恢复。风扇正常的话，清理内部积灰，特别是散热片缝隙中的灰尘。如果清理后仍然反复重启，主板上的CPU散热硅脂已经干涸，重新涂抹导热硅脂。个别情况是CR2032电池电压过低导致启动参数乱掉，更换新电池可以解决。

4. 自检报错

自检过程中提示错误代码。常见的是采集错误，说明ADC芯片或FPGA有问题。ADC芯片容易因为输入端静电或过压而击穿，更换ADC芯片后需要重新校准。另一个常见报错是通道校准超时，说明某个通道的前端电路有故障导致校准信号无法正常通过，通常是被测信号电压过高击穿了前端保护二极管或损坏了衰减器继电器。

5. 单通道无波形

四个通道中某一个没有波形。故障在那个通道的专用前端电路上。先把坏通道的探头换到好通道上确认探头正常。排除探头后，用示波器测量故障通道BNC座的中心针到内部电路板之间是否导通，BNC座中心针经常因为插拔用力过猛而脱焊或断裂。如果BNC正常，测量该通道的衰减器继电器在切换1MΩ和50Ω档位时有没有咔嚓声，没有声音说明继电器没供电或者线圈坏了。信号经过衰减器后进入前置放大器，用万用表测量放大器输出端是否有信号，如果没有则放大器已损坏。

6. 所有通道均无波形

四个通道同时没有波形，问题不在单个通道的前端电路上，而出在公共部分。先检查采集板上的主时钟晶振是否起振，用示波器测量晶振输出脚，应该能看到稳定的时钟波形。时钟正常的话，测量ADC的参考电压是否正常，ADC芯片需要精确的参考电压才能工作，参考电压源芯片损坏会导致所有通道失效。还有一种可能是采集板与主板之间的连接器松动，重新插拔后问题通常能解决。

7. 显示的幅度值明显小于实际值

输入一个1V的信号，屏幕上只显示0.5V左右。先执行通道补偿和自动校准，如果校准能通过但仍然不准，硬件上有元件变值了。常见的是输入分压电阻网络中的某个电阻阻值漂移，70MHz带宽示波器的输入分压电阻通常使用高精度薄膜电阻，过压冲击或温度变化会引起阻值偏移。另一个可能是衰减器的衰减比不准确，继电器触点接触电阻过大导致实际衰减超过标称值。维修时需要对比好通道和坏通道的信号通路各点电压，找到阻值变化的电阻更换。

8. 波形抖动模糊

波形在屏幕上稳定不下来，边缘模糊或者晃动。先排除探头接地不良，确认后用机内自带的1kHz校准信号作为信号源，如果校准信号也抖动，问题在触发电路。触发比较器灵敏度下降是最常见的原因，更换触发比较器。如果只是某个通道抖动而其他通道稳定，该通道前端放大器的偏置不稳定，换掉放大器。

9. 测高频信号时幅度明显衰减

输入高频信号（接近70MHz）时，屏幕上显示的幅度比低频时小很多。这是带宽丢失的典型表现，说明该通道的高频补偿电路有问题。示波器前端有一组RC补偿网络，其中的补偿电容老化或变值会导致高频增益下降。如果几个通道都这样，采集板的主时钟频率偏移或ADC采样时钟不稳定。

10. 旋钮跳码

旋转水平或垂直位置旋钮时，屏幕上对应的数值忽大忽小。编码器内部金属弹片氧化了。可以先将编码器拆下，用无水乙醇滴入内部并反复旋转清洗。清洗无效的话，只能更换新的编码器。DPO2000系列使用的编码器有几种不同的规格，更换时需要核对引脚数、定位手感一致，否则换上后手感不对或无法正常调节。
