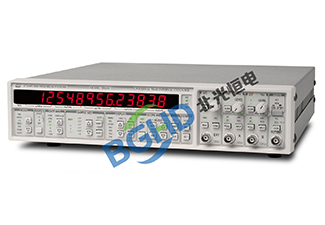

斯坦福（SRS）SR620通用时间间隔/频率计数器维修指南

斯坦福（SRS）SR620通用时间间隔/频率计数器作为高精度时间测量仪器，广泛应用于频率计量、时间间隔分析、抖动测试、晶振校准、雷达距离仿真等领域，兼具频率测量（25ps单次分辨率）、时间间隔测量（25ps）、相位差测量、脉冲参数分析、连续/单次触发、GPIB/RS232通讯等功能，是实验室频率基准测试的核心设备。长期使用中，受输入过压、通道损坏、时基老化、电源故障等因素影响，易出现各类故障。本文整理SR620最常见的故障及标准化维修、排查方法，适配日常维护与网站内容更新。

核心常见故障及维修方案

(一)开机类故障

故障现象： 电源指示灯不亮、屏幕无显示、风扇不转；开机后自检报错（如“Error 10”）；开机后显示不稳定或死机。

排查与维修： 检查电源线及保险丝；内部线性或开关电源输出电压（+5V、±12V）异常需检修；主板钽电容短路需更换；固件（EPROM）损坏需重新烧录；CPU（68HC000）或内存（SRAM）损坏需更换。

(二)测量数值异常类故障

故障现象： 频率测量值明显偏离、时间间隔测量不准、抖动过大、零输入时显示非零。

排查与维修： 执行自校准；内部参考时基（10MHz OCXO，选件）老化漂移需更换并重新校准；输入通道比较器（ADCMP600）损坏需更换；触发电平设置不当需调整；计数器门控电路（74F系列）损坏需更换。

(三)输入通道故障

故障现象： 通道A或通道B无信号响应、触发电平调节无效、灵敏度下降。

排查与维修： 检查BNC接口是否氧化或中心针断裂；输入保护二极管（BAT54）击穿需更换；前置放大器（Gali-39等）损坏需更换；衰减器（5倍、10倍）切换继电器触点氧化需清洗或更换。

(四)时基/参考源故障

故障现象： 内部时基输出频率偏差大（>1e-8）、外部参考输入无法锁定、10MHz输出无信号。

排查与维修： 检查内部OCXO供电（+12V）是否正常；OCXO老化不可调则需更换（约1-2万元）；外部参考输入接口保护二极管损坏需更换；参考切换电路（模拟开关）损坏需更换。

(五)显示与操作类故障

故障现象： VFD屏幕显示暗淡/缺划、按键无响应、旋钮编码器跳动。

排查与维修： VFD屏幕老化需更换；按键导电橡胶老化需更换按键板；编码器内部磨损需清洗或更换。

(六)通讯与远程控制故障

故障现象： GPIB、RS232无法连接上位机，SCPI指令无响应。

排查与维修： 更换线缆，匹配地址与波特率；GPIB接口芯片（NAT9914）损坏需更换；RS232驱动芯片（MAX232）损坏需更换。

(七)散热与电源故障

故障现象： 运行一段时间过热报警、风扇噪音大或不转。

排查与维修： 清理风扇及风道；风扇损坏需更换（12V DC）。

(八)其他故障

内部电池（用于校准数据存储）电压过低需更换并重新校准；报错代码参考维修手册。建议每年使用GPS驯服钟或铷钟验证时基精度；预热至少1小时后再进行高精度测量。
