R&S 罗德示波器上电黑屏、指示灯不亮、不开机维修

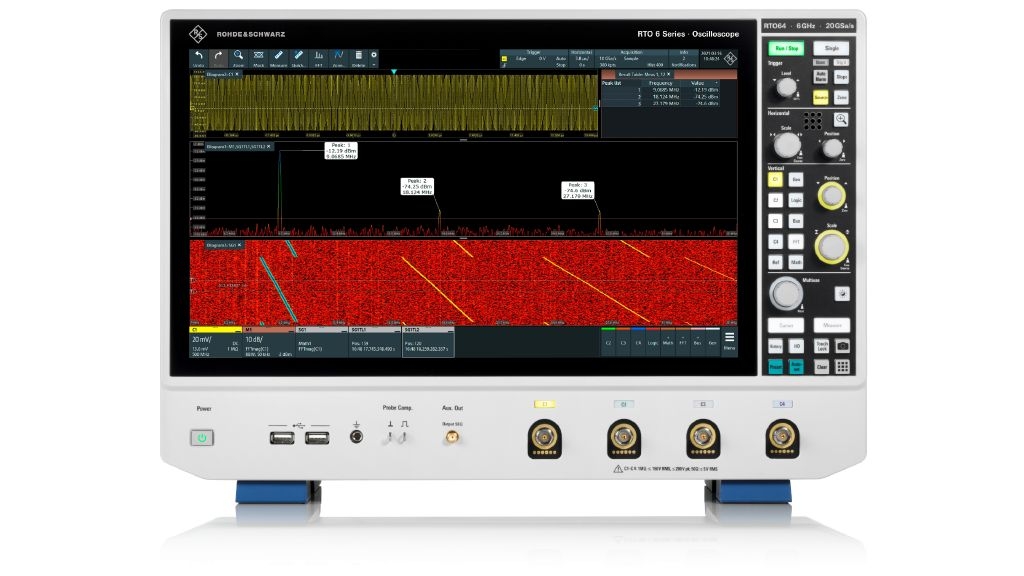

罗德与施瓦茨 R&S RTE、RTO、RTP、RTM、RTB 系列高速示波器，广泛应用于汽车电子、半导体、高速总线研发测试。不少用户遇到上电黑屏、整机指示灯不亮、按开机键完全无反应故障。很多维修商家直接判定主板报废、整块电源板更换，维修成本极高；罗德示波器电源回路、上电时序保护逻辑特殊，盲目反复通电极易造成主板、采集板二次短路烧毁。西安北光恒电深耕罗德仪器芯片级维修，针对 R&S 示波器不开机黑屏故障，建立标准化诊断与修复流程。

维修前置核心安全要求：要完全断电拔掉电源线后，静置‌30分钟‌让内部高压大电容充分放电，防止触电风险。全程佩戴防静电手环可靠接地，R&S示波器前端精密衰减器、高速ADC芯片对静电高度敏感，静电冲击会直接导致通道带宽、采样率指标永久超标。非专业人员不要拆解射频前端信号调理电路，避免破坏仪器出厂的通道校准参数，导致后续无法溯源计量。

　　第一步：外部链路假性故障排查

　　无需拆机就能解决30%的现场不开机故障：首先进行供电链路全链路检测‌：用万用表确认市电插座输出电压在220V±10%正常区间，更换全新合格的国标电源线，排除电源线内部断线、插座接触不良的问题。然后再进行机内保险管检查‌：打开仪器后侧的保险座，取出内置保险管，确认是否因瞬时过流熔断，更换同规格慢熔断保险管，绝对禁止用普通铜丝替代，避免失去过流保护烧毁主板。最后强制复位操作‌：拔掉所有外接探头、USB/LAN外设，拔掉电源线静置2分钟后重新上电，排除外设短路导致的电源保护锁死问题。

　　第二步：电源模块硬件级维修

　　这是该故障最高发的核心区域，首先进行‌输入级检测‌：拆机后用万用表测量电源模块的AC输入端口，确认整流桥输出的300V直流高压正常，排查是否有压敏电阻因电网浪涌击穿短路，更换同规格压敏电阻恢复输入通路。然后再进行输出级检修‌：测量电源模块的各组直流输出电压(+5V、+12V、+24V等)，如果某一路输出电压为0或严重偏离标称值，重点检查对应支路的鼓包失容电解电容、开路的功率MOS管、损坏的PWM驱动芯片，更换同参数工业级元件。最后再进行‌后级短路排查‌：断开电源模块与主板的连接，单独给电源模块上电，如果各组输出恢复正常，说明故障出在主板后级负载，排查主板上短路的DC-DC降压芯片、击穿的滤波电容，排除短路点后电源即可正常启动。

　　第三步：主控板深层故障修复

　　电源输出完全正常依旧不开机，针对性修复主控板硬件故障：1、主控供电检测‌：测量主控CPU、FPGA芯片的核心供电电压，确认内核电压、IO电压完全符合标称值，补焊虚焊的电源引脚，更换老化的LDO稳压芯片。2、‌固件存储修复‌：检查主板上的Flash存储芯片，补焊虚焊的引脚，重新烧录对应型号的官方固件镜像，解决固件损坏导致的启动卡死问题。‌3、BGA芯片补焊‌：长期高温运行后，主控CPU、FPGA芯片底部BGA焊点极易出现虚焊，使用BGA返修台对芯片进行均匀加热重新植球焊接，修复信号通路断裂的隐性故障。
