源表使用教程：如何用2400源表正确设置LIMIT钳位测试

　　吉时利2400系列源表是半导体器件I-V特性测试的常用工具。在实际应用中，LIMIT钳位测试是一项重要的保护功能，能防止被测器件因过压或过流而损坏。

　　什么是LIMIT钳位

　　LIMIT是源表的输出限值设定。2400源表可以在输出电压的同时限制最大电流，也可以在输出电流的同时限制最大电压。这个限值不是简单的过载保护，而是源表工作模式的一部分。

　　当源表设置为电压源模式时，它努力维持设定的输出电压，同时监测输出电流。如果电流达到设定的限流值，源表自动从恒压模式切换为恒流模式，电压随之下降，电流被钳制在限流值。这就是钳位测试的物理基础。

　　钳位测试的应用场景

　　钳位测试常用于半导体器件的参数测量。例如测量二极管的正向压降时，设置电压扫描范围0-2V，同时将限流值设为10mA。当电压扫描到二极管导通时，电流急剧增大。一旦电流达到10mA限值，源表立即切换为恒流模式，电压不再上升，二极管不会因过流烧毁。

　　对于激光二极管等对电流敏感的器件，钳位测试更加重要。这类器件在正向导通后电流上升极快，如果不设限流或限流值设得过大，瞬间过流就可能导致器件永久损坏。

　　2400源表的LIMIT设置方法

　　2400源表前面板有专门的LIMIT设置区。操作步骤如下：

　　第一步，选择源输出模式。按CONFIG键进入配置菜单，选择Source Voltage或Source Current，决定源表工作在电压源还是电流源模式。

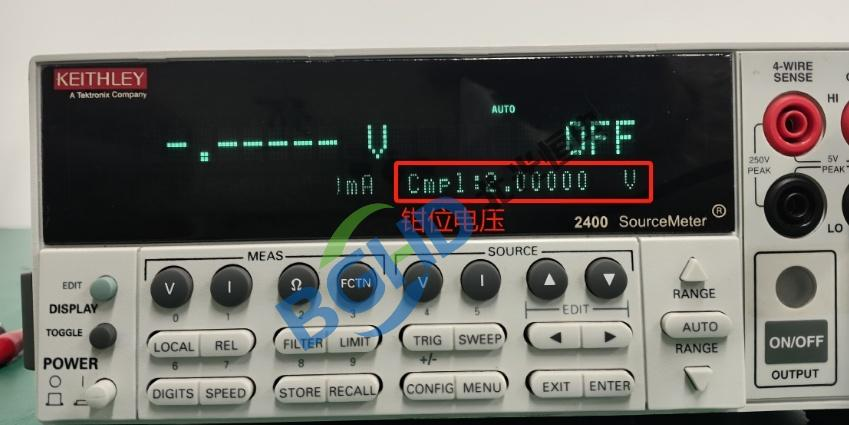

　　第二步，设置限值。在电压源模式下，按LIMIT键进入限流设置界面，输入需要限制的最大电流值。在电流源模式下，LIMIT设置的是最大电压值。

　　第三步，设置测量量程。2400源表的限流值不应超过当前测量量程。如果限流值设得比量程还大，实际限流由量程决定，不是设定值。

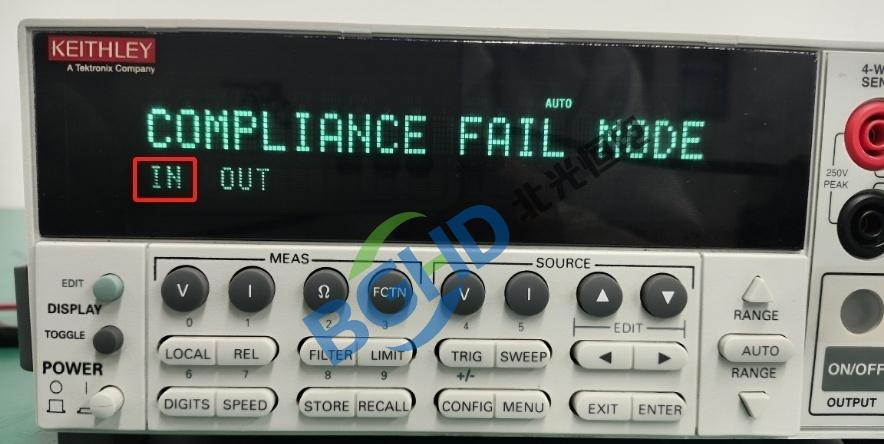

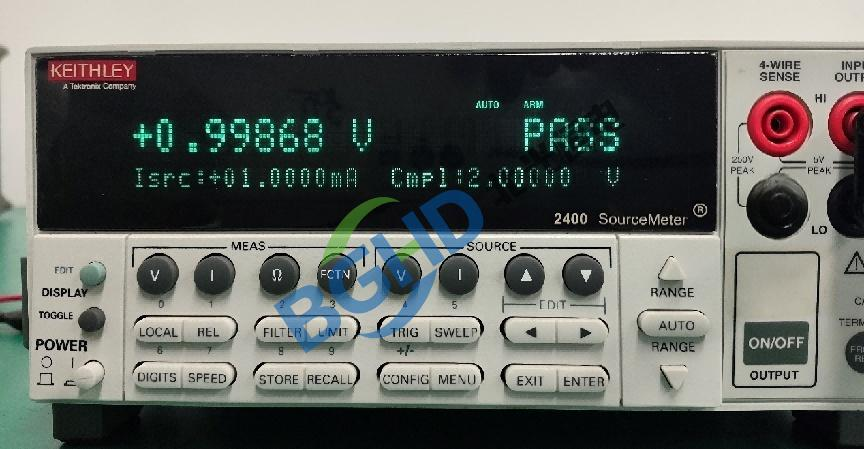

　　第四步，开启输出并观察前面板指示灯。正常输出时CV灯亮，表示工作在恒压模式。当电流达到限流值时CC灯亮，表示已切换为恒流模式，电流被钳制。

　　钳位测试中的常见问题

　　钳位设置过低时，被测器件可能无法正常工作。比如测量LED正向特性时，限流值设得太低，LED还没充分导通电流就到限了，测到的正向压降偏小。钳位设置过高则失去保护作用。

　　建议在不确定器件参数时，先从较小的限流值开始测试。观察I-V曲线，确定器件正常工作电流范围后再适当放宽限流值。

　　与仪器维修相关的注意事项

　　2400源表的钳位功能依赖内部电流采样电阻和误差放大器。长期使用后，采样电阻可能因过载而阻值漂移，导致实际限流值与设定值不一致。如果发现钳位阈值明显偏离设定值，且自校准无法恢复，可能需要专业源表维修。
